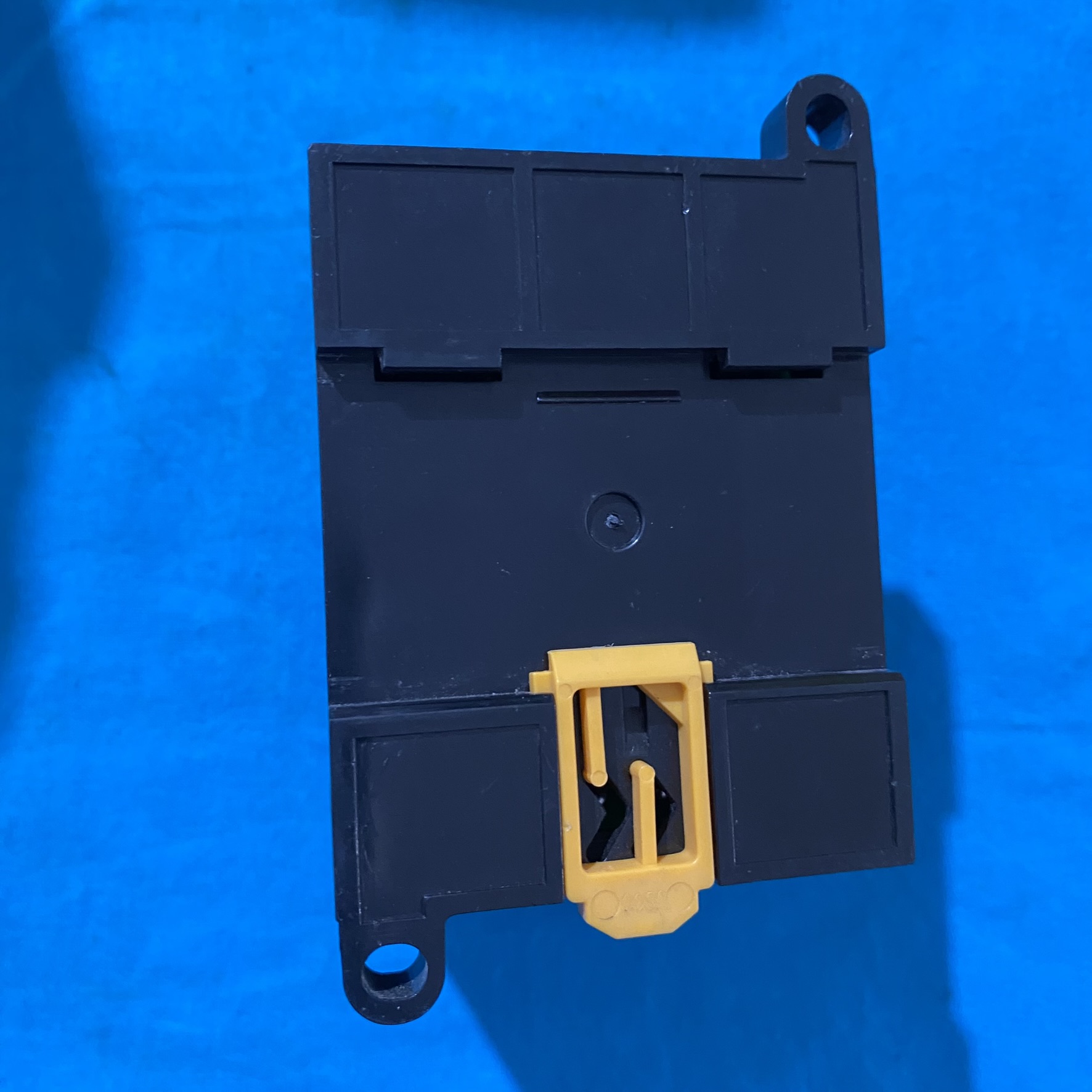

一、核心技术参数与功能特性

• 失电制动停止：电机断电后，内置电磁制动器在 0.0~5.0 秒 内（通过 F-13、F-18 参数设置）快速制动，防止垂直设备自由滑落。

• 制动扭矩：适配电机功率的 1.5 倍动态扭矩，确保安全可靠。

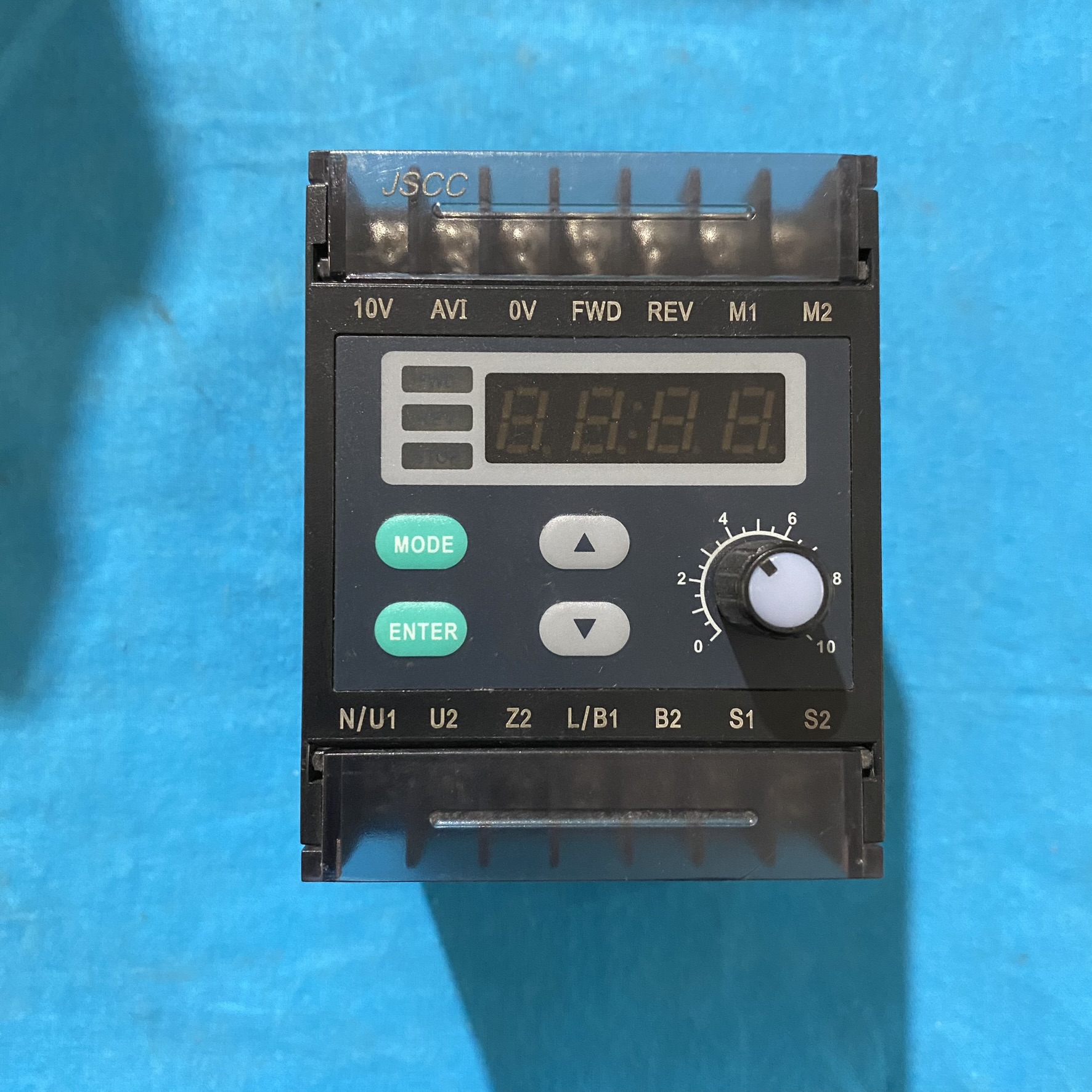

• 模拟量控制：支持 0~10V 电压信号（AVI 接口），直接与贝加莱 PLC 的模拟量输出模块（如 X20AO2622）连接。

• 多段速控制：通过数字量输入（M1、M2 端子）实现 4 段速预设，可与贝加莱 PLC 的数字量输出模块（如 X20DO1332）配合。

• 输入电压：单相 220V AC（宽幅输入，兼容全球电网），频率 50/60Hz，输入电流≤1.2A。

• 输出能力：适配 200W 调速电机（如 JSCC YT 系列），调速范围 50Hz 时 90~1400rpm，60Hz 时 90~1600rpm，分辨率 0.1rpm，最大输出扭矩 120N·m。

• 控制方式：

• 电磁制动特性：

• Modbus RTU：通过 RS485 接口（需外接转换器如 SCM-US48I）实现与贝加莱 PLC 的通信，默认参数为：从站地址 1、波特率 9600bps、偶校验、1 位停止位。支持读取当前转速（PV）、设定转速（SV）及写入控制指令。

• 本地编程：通过面板按键或 USB 接口（需 DAQ Master 软件）进行参数配置，支持 PID 参数整定、加减速时间设置等高级功能。

• 多重保护：内置堵转保护（自动限流）、过压保护（28V±2V 触发）及过热保护（105℃±5℃关断），符合 EN 61000-6-2 工业电磁兼容标准。

• 防护等级：IP65（前面板），防尘防溅，适合恶劣工业环境；工作温度 - 10~50℃，存储温度 - 20~60℃，抗振动（10-500Hz，10g 加速度）。

二、典型应用场景

• 案例：在物流仓储系统中，SKB200E 控制升降平台电机，通过贝加莱 PLC 的 Modbus RTU 指令动态调节升降速度。当检测到异常（如超载）时，PLC 触发电磁制动（通过 F-12 参数设置），确保平台立即停止并保持位置。

• 优势：制动响应时间短（<0.5 秒），支持自由减速、缓慢减速、失电制动三种模式，适应不同安全需求。

• 案例：在饼干生产线中，SKB200E 控制输送带电机，通过贝加莱 PLC 的模拟量输出模块（X20AO2622）发送 0~10V 信号调节速度。结合光电传感器，实现饼干间距精确控制（误差≤0.5mm），同时内置电磁制动防止输送带惯性滑行。

• 优势：支持缓慢加速 / 减速功能（0.1~10.0 秒可调），避免物料堆积或断裂。

• 案例：在光伏逆变器系统中，SKB200E 控制散热风扇转速，通过贝加莱 PFC200 控制器的 PID 算法动态调节风扇功率。当检测到 IGBT 模块温度超过阈值时，PLC 通过 Modbus RTU 指令将风扇转速提升至 100%，并触发电磁制动切断电机电源（需通过 F-09 参数设置 M2 端子功能）。

三、与贝加莱 PLC 的集成方案

• 若贝加莱 PLC 的数字量输出为 PNP 类型，需通过继电器模块（如贝加莱 X20RL9324）进行信号转换，确保与 SKB200E 的 NPN 输入兼容。

• RS485 连接：使用 SCM-US48I 转换器将 SKB200E 的 RS485 接口与贝加莱 X20CM9400 通信模块的 RS485 端口连接，线缆采用双绞屏蔽线，终端电阻 120Ω（最远节点接入）。

• 电源隔离：SKB200E 的 24V DC 供电与贝加莱 PLC 的 24V 电源需通过隔离模块（如 WAGO 787-600）连接，防止地电位干扰。

• 通信链路：

• 信号匹配：

• 通过贝加莱 PLC 的MC_SetPIDParameters函数远程调整比例带（P）、积分时间（I）、微分时间（D），例如：

  st

  // 设置PID参数（P=50%，I=100s，D=20s）
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40010, Value:=50.0);
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40011, Value:=100.0);
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40012, Value:=20.0);





• 在 Device Manager 中添加 Modbus 从站设备，映射转速数据至 PLC 变量：

  st

  VAR_INPUT
      Speed_PV : REAL; // 当前转速（读取寄存器30001）
  END_VAR

  VAR_OUTPUT
      Speed_SV : REAL; // 设定转速（写入寄存器40001）
      Brake_Enable : BOOL; // 制动使能信号（写入寄存器40002）
  END_VAR





• 使用贝加莱 mapp View 软件创建 HMI 界面，实时显示转速曲线、制动状态及报警日志。

• Automation Studio 设置：

• 参数设置：

• 硬件：SKB200E 控制机械臂升降电机，贝加莱 X20CP9400 控制器通过 Modbus RTU 发送速度指令（0~1600rpm），并读取电机温度信号（通过 SKB200E 的模拟量输入接口）。

• 软件：在 Automation Studio 中编写逻辑程序，当温度超过 50℃时，通过 X20DO1332 模块触发声光报警器，并记录事件时间戳至 SD 卡。

• 半导体晶圆检测线：

•

四、替代方案与升级建议

• SKB300E：输出功率提升至 300W，支持 PROFINET 协议，通信周期缩短至 1ms 以内，适配工业 4.0 实时通信需求。

• DK 总线型调速驱动器：支持 RS485 Modbus 协议，可同时控制多台电机，适合复杂多轴同步系统。

• 贝加莱 ACOPOSmulti 伺服驱动器：支持 EtherCAT 实时通信，定位精度达 ±0.01mm，适合高精度运动控制场景（如半导体晶圆搬运），但成本较高。

• 贝加莱 X20AI1331 模拟量输入模块：直接采集传感器信号（如温度、压力），减少中间转换环节，提升系统可靠性。

五、技术文档与采购支持

• JSCC 官网：访问 JSCC 全球官网，在 “产品中心” 栏目搜索 “SKB200E” 下载 PDF 手册及接线图。

• 贝加莱资源库：登录贝加莱官网 Resource Center，下载《Modbus RTU Integration Guide》及设备描述文件（GSDML）。

• 沈阳米达机电设备有限公司（铁西区建设东路 72 号）：AUTONICS 授权代理商，可代购 JSCC 全系列产品，提供 “调速器 + PLC” 成套解决方案（电话：024-2384XXXX）。

• 沈阳英德尔电子（浑南区）：WAGO 全系列产品供应商，可提供 SKB200E 与贝加莱 PLC 的联合调试服务（电话：024-2384XXXX）。

六、安装与维护注意事项

• RS485 通信线缆需采用双绞屏蔽线，终端电阻（120Ω）需在最远节点接入，避免信号反射。

• 传感器信号线与电源线需保持至少 100mm 间距，防止电磁干扰。

• 接线要求：

• 接地处理：模块金属外壳需通过专用接地端子（PE）可靠接地，接地电阻≤4Ω。

• 使用贝加莱 PLC 的 Protocol Test Tool 模拟 Modbus 通信，验证从站地址、波特率及奇偶校验设置。

• 检查 SKB200E 的 “COMM” 指示灯状态，若闪烁表示通信异常，需重新插拔模块或更换通信线缆。

• 通过贝加莱 PLC 远程设置 F-12（正转停止方式）为 “1. 失电电磁制动停止”，F-13（制动延时时间）根据机械惯性调整至 1.0 秒。

• 制动参数整定：

• 通信中断排查：

• 备件策略：关键流程设备建议采购 SKB300E 作为备件，其兼容 SKB200E 的安装尺寸及协议，可快速替换。

• 固件升级：通过 JSCC DAQ Master 软件定期更新模块固件，提升兼容性及抗干扰能力（如修复已知通信漏洞）。

七、总结
