1. AB 罗克韦尔 TK-ORC161 继电器输出模块

2.  核心功能与定位

• 产品类型：16 通道继电器输出模块，属于离散量 DC 输出设备，用于工业自动化系统中实现数字信号到继电器触点的转换。

• 核心用途：驱动外部执行设备，如电磁阀、接触器、电机启动器等，适用于需要高可靠性开关控制的场景（如生产线设备启停、阀门控制）。

• 兼容性：需与罗克韦尔 PLC 或 DCS 系统（如 ControlLogix、CompactLogix 平台）的背板兼容，通过电子锁（Electronic Keying）实现模块识别。

2. 技术特性

• 通道配置：16 个独立通道，支持常开（N.O.）或常闭（N.C.）触点配置，每组通道可独立控制。

• 电压兼容性：支持宽范围交直流电压（如 24VDC 至 250VAC），具体参数需参考官方手册。

• 负载能力：单通道电流通常在 2-5A 之间，适合中小型负载驱动，部分型号支持更高电流（需验证）。

• 隔离特性：通道与系统间隔离电压达 1500Vrms，可抗电磁干扰（EMI），适用于恶劣工业环境。

• 保护机制：可能内置过流保护或熔断丝，防止短路损坏。

3. 物理参数

• 尺寸：参考同类产品（如 1762-OB16），预计宽度约 40-50mm，高度约 90-100mm，深度约 80-90mm，重量约 200-300g。

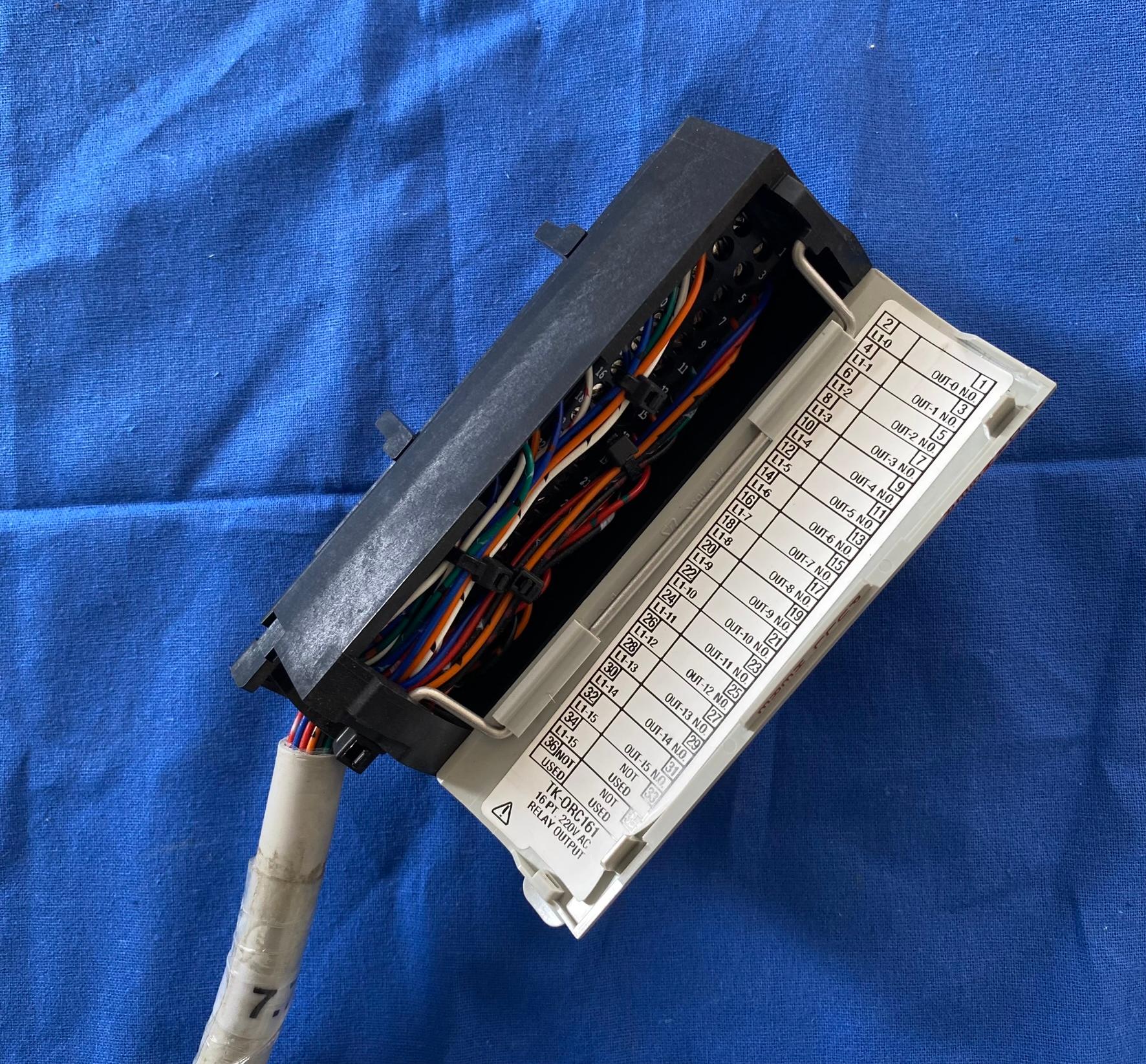

• 接线方式：采用可拆卸端子块（RTB）或接口模块（IFM），支持快速接线与维护。

4. 认证与标准

• 工业认证：可能符合 CE、UL 等国际标准，适用于全球工业环境（需通过官方文档确认）。

• 环境适应性：工作温度范围通常为 - 20°C 至 65°C，湿度≤95% RH（非冷凝），振动≤5G。

一、核心工业应用领域

1. 制造业自动化产线

• 汽车制造：在车身焊接、涂装和总装环节，TK-ORC161 用于控制焊接机器人的电磁阀动作（如 ABB、KUKA 机器人），实现焊接电流通断的精确时序控制。例如，某汽车零部件装配线通过该模块驱动伺服电机的接触器，配合 Kinetix 5500 伺服驱动器实现产品型号切换时的无缝衔接。

• 食品饮料：在灌装生产线中，模块可控制灌装头的电磁阀开合，确保每瓶饮料的定量灌装（如可口可乐、百事可乐的高速产线）。其常闭触点设计可在设备故障时自动切断灌装动作，避免物料浪费。

• 3C 电子：用于半导体封装设备中的真空吸盘控制，通过 16 通道独立配置实现多工位同步吸附与释放，支持 SMT 贴片机的高速取放料流程。

2. 能源与电力系统

• 发电站控制：在燃煤电厂中，模块驱动给煤机的启停接触器，配合 DCS 系统实现燃料供给的自动调节。其宽电压兼容性（24VDC 至 250VAC）可适应电厂复杂的供电环境。

• 智能电网：在变电站中，用于控制高压断路器的分合闸继电器，支持远程分相控制（如 110kV 及以上变电站的自动化改造项目）。模块的隔离特性（1500Vrms）可有效抗电磁干扰，确保信号传输的稳定性。

• 新能源：在光伏逆变器的并网控制中，模块通过继电器触点切换实现 MPPT（最大功率点跟踪）电路的通断，提升太阳能转换效率。某光伏组件工厂采用该模块配合罗克韦尔 PlantPAx 系统，实现整厂能源管理的数字化升级。

3. 化工与水处理

• 化工生产：在反应釜控制系统中，模块驱动进料阀门的电磁阀，结合温度、压力传感器实现闭环控制。例如，某石化企业利用其快速响应特性（触点切换时间 < 10ms），在压力超限时 0.1 秒内切断硫酸输送管道，避免安全事故。

• 污水处理：用于控制曝气风机的启停接触器，配合 PLC 实现溶解氧（DO）浓度的自动调节。模块的宽温工作范围（-20°C 至 65°C）可适应户外泵站的恶劣环境。

4. 交通运输与基础设施

• 轨道交通：在地铁车辆段中，模块控制列车清洗设备的喷淋电磁阀，实现多喷嘴协同工作。其抗振动设计（5g）可满足轨道车辆频繁启停的工况需求。

• 智能交通：在高速公路收费站中，驱动栏杆机的继电器，配合车牌识别系统实现自动抬杆。模块支持通过 EtherNet/IP 协议与上位机通信，实现远程状态监控。

•

二、典型控制场景

1. 电机与设备驱动

• 三相电机控制：通过三组继电器触点分别控制电机的正反转接触器，配合过载保护模块实现电机软启动。例如，某水泥厂的皮带输送机采用该方案，故障率降低 30%。

• 伺服系统控制：在高精度定位系统中，模块作为伺服驱动器的使能信号输出端，支持脉冲指令与模拟量指令的混合控制模式。

2. 安全与报警联动

• 紧急停机：在冲压机床中，模块的常闭触点串联于急停回路，当触发紧急按钮时，立即切断电机电源并制动设备。其短路保护功能可防止触点粘连导致的误动作。

• 火灾报警：在智能建筑中，模块接收烟感探测器信号后，联动控制防火卷帘门的继电器，实现分级降帘（如首降 1.8 米，再全降）。

3. 过程参数调节

• PID 控制：在恒温恒湿系统中，模块驱动加热管的接触器，配合温度传感器实现 PID 算法的离散化控制。例如，某制药厂洁净室通过该方案将温湿度波动控制在 ±0.5°C/±2% RH 以内。

• 流量调节：在水处理系统中，驱动电动调节阀的继电器，结合电磁流量计实现流量的分段式调节（如 0-50%、50-100% 开度）。

三、行业适配性与技术优势

1. 环境适应性

• 恶劣工业环境：模块通过 IP20 防护等级认证，可抵御粉尘和液体飞溅，适用于矿山机械、冶金熔炉等场景。其工作湿度范围（≤95% RH 非冷凝）可满足沿海地区盐雾环境的使用需求。

• 防爆场景：尽管未直接提及防爆认证，但同类产品（如 1769-OB16）可通过增安型（Ex e）或隔爆型（Ex d）设计满足 ATEX、IECEx 标准，推测 TK-ORC161 可能提供防爆版本以适配石油化工等高危领域。

2. 系统兼容性

• 罗克韦尔生态集成：与 ControlLogix、CompactLogix 控制器无缝兼容，支持通过 Studio 5000 软件进行组态配置。例如，某汽车工厂通过该模块与 Kinetix 伺服系统集成，实现焊接机器人路径精度 ±0.1mm 的控制目标。

• 第三方系统对接：支持 Modbus RTU 协议（需外接通信模块），可与 Honeywell、西门子等品牌的 DCS 系统互联。某发电厂通过该方案实现 AB PLC 与 Honeywell TDC 3000 的混合控制。

3. 维护与扩展性

• 快速诊断：模块的 LED 指示灯实时显示通道状态，结合罗克韦尔的 GSV 指令可远程读取触点通断次数，预测维护周期。

• 灵活扩展：支持通过 EtherNet/IP 网络连接远程 I/O 机架（如 1734-AENTR），实现分布式控制架构。某食品加工厂通过该方案将 I/O 点数扩展至 512 点，布线成本降低 40%。
