一、核心技术参数与功能特性

1. 硬件规格与信号处理

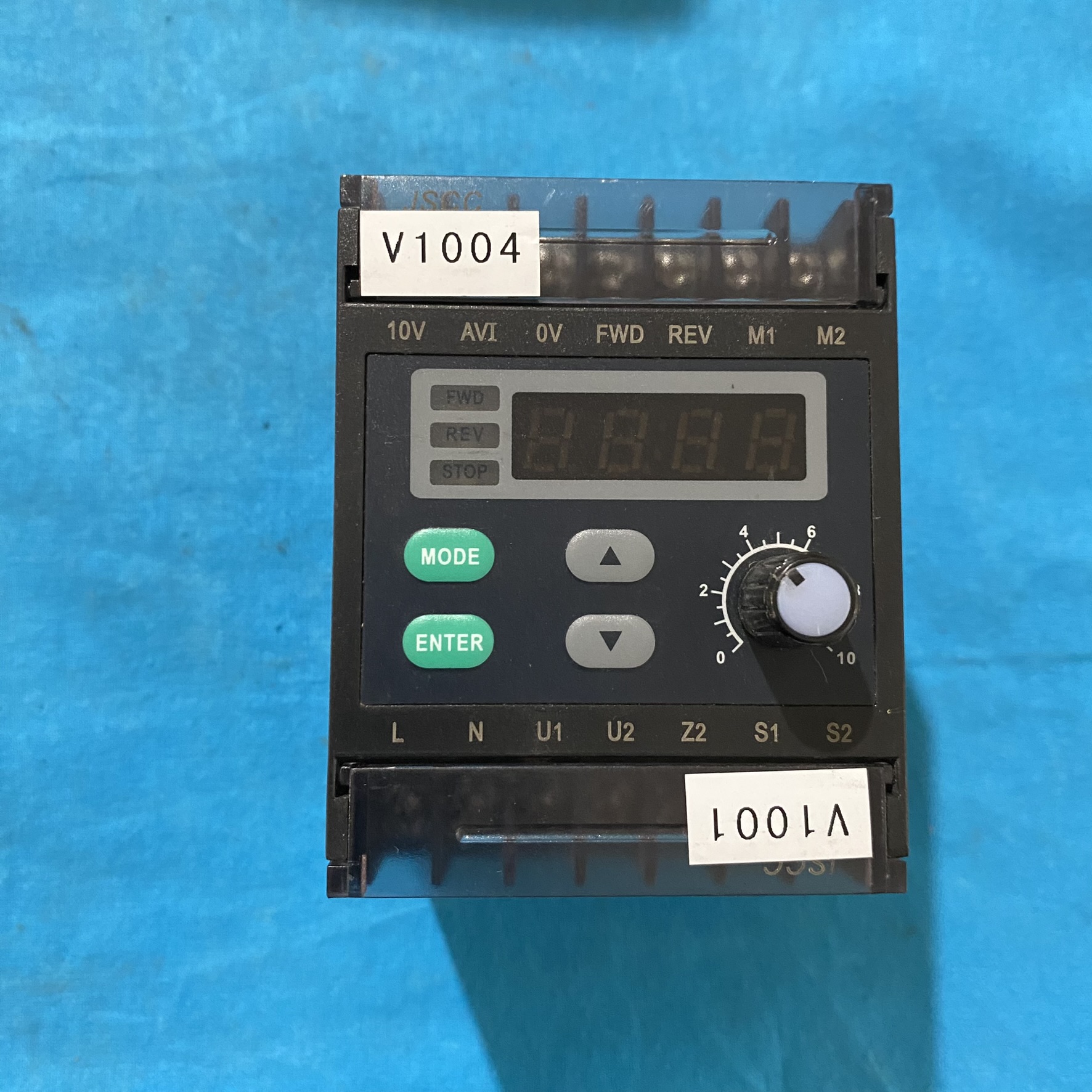

• 模拟量控制：支持 0~10V 电压信号（AVI 接口），直接与贝加莱 PLC 的模拟量输出模块（如 X20AO2622）连接。

• 多段速控制：通过数字量输入（M1、M2 端子）实现 4 段速预设，可与贝加莱 PLC 的数字量输出模块（如 X20DO1332）配合。

• 输入电压：单相 220V AC（宽幅输入，兼容全球电网），频率 50/60Hz，输入电流≤1.2A。

• 输出能力：适配 200W 调速电机（如 JSCC YT 系列），调速范围 50Hz 时 90~1400rpm，60Hz 时 90~1600rpm，分辨率 0.1rpm。

• 控制方式：

• 保护机制：内置堵转保护（自动限流）、过压保护（28V±2V 触发）及过热保护（105℃±5℃关断），符合 EN 61000-6-2 工业电磁兼容标准。

2. 通信协议与编程接口

• Modbus RTU：通过 RS485 接口（需外接转换器如 SCM-US48I）实现与贝加莱 PLC 的通信，默认参数为：从站地址 1、波特率 9600bps、偶校验、1 位停止位。支持读取当前转速（PV）、设定转速（SV）及写入控制指令。

• 本地编程：通过面板按键或 USB 接口（需 DAQ Master 软件）进行参数配置，支持 PID 参数整定、加减速时间设置等高级功能。

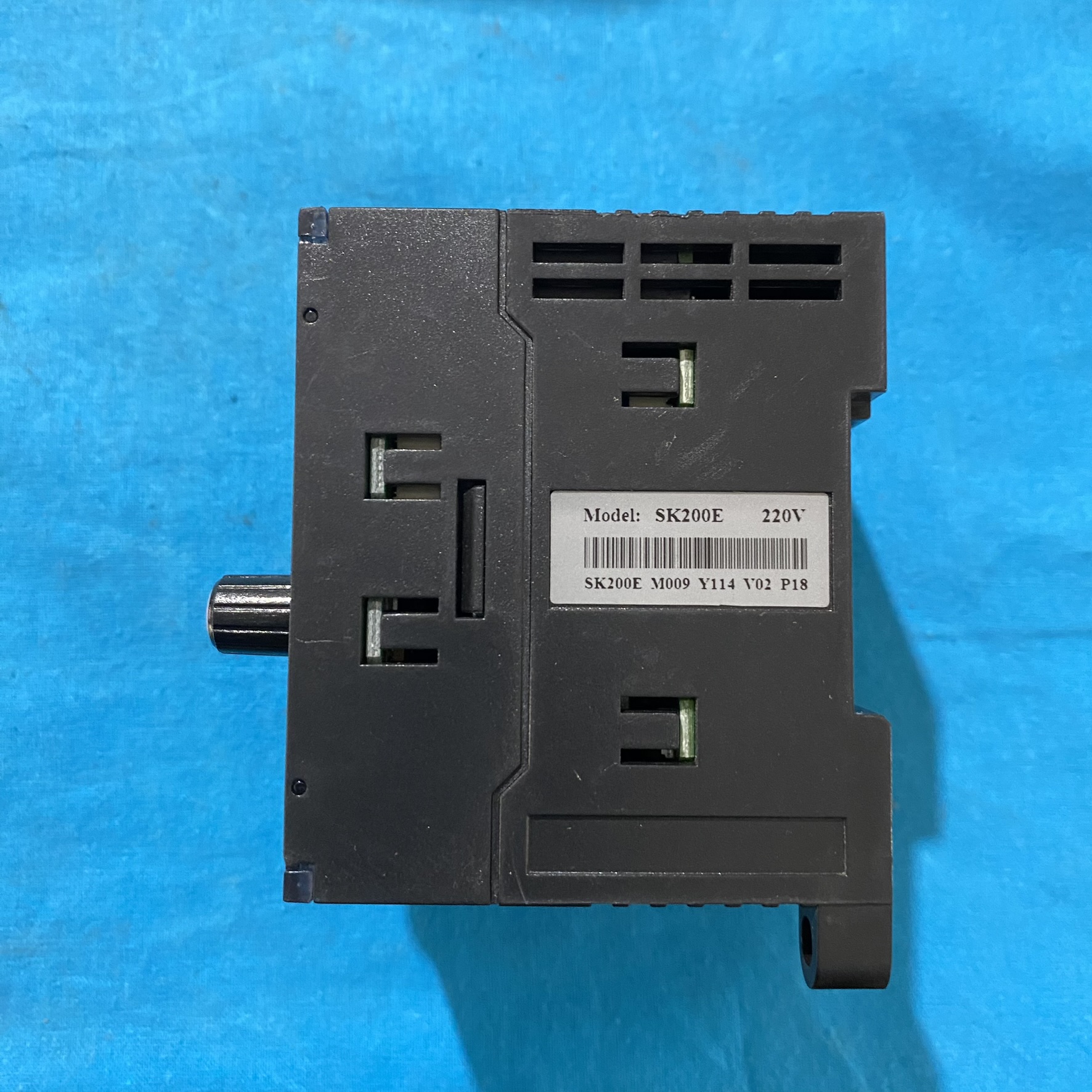

3. 结构与环境适应性

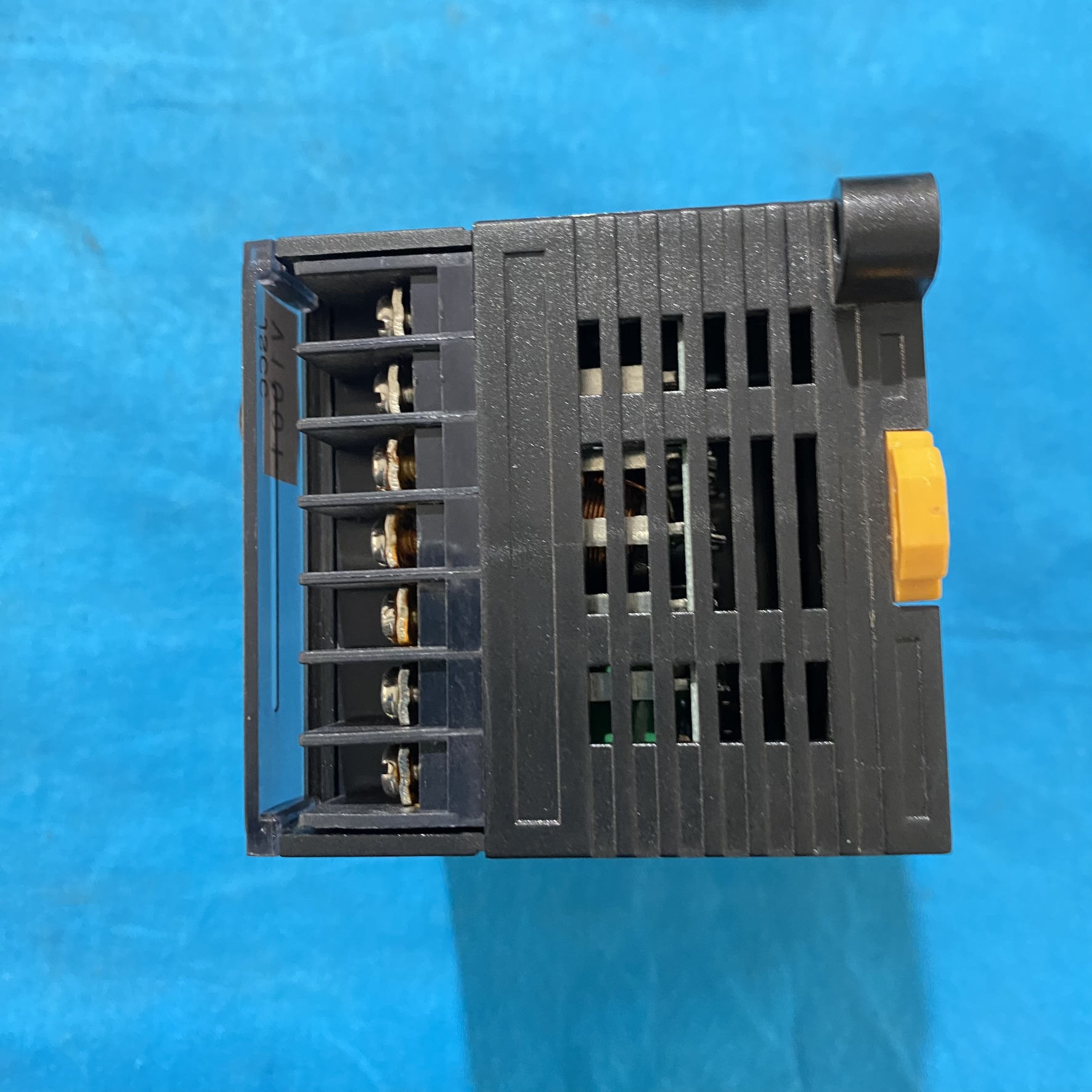

• 安装方式：35mm DIN 导轨安装，尺寸仅 100×12×64mm，重量约 120g，节省控制柜空间。

• 防护等级：IP65（前面板），防尘防溅，适合恶劣工业环境；工作温度 - 10~50℃，存储温度 - 20~60℃，抗振动（10-500Hz，10g 加速度）。

二、典型应用场景

1. 包装机械与食品加工

• 案例：在饼干生产线中，SK200E 控制 YT 调速电机驱动输送带，通过贝加莱 PLC 的模拟量输出模块（X20AO2622）发送 0~10V 信号调节输送带速度，配合光电传感器实现饼干间距精确控制（误差≤0.5mm）。

• 优势：支持缓慢加速 / 减速功能（0.1~10.0s 可调），避免物料堆积或断裂。

2. 自动化生产线

• 案例：在汽车零部件装配线中，SK200E 与贝加莱 X20CP9400 控制器通过 Modbus RTU 通信，实现多台电机同步运行。PLC 实时监测电机负载，当检测到过载时，通过 X20DO1332 模块触发 SK200E 的堵转保护，切断电机电源并报警。

• 优势：内置 120Ω 终端电阻（需手动激活），确保 RS485 通信信号完整性，支持最长 1200 米传输距离。

3. 能源管理与设备保护

• 案例：在光伏逆变器系统中，SK200E 控制散热风扇转速，通过贝加莱 PFC200 控制器的 PID 算法动态调节风扇功率。当检测到 IGBT 模块温度超过阈值时，PLC 通过 Modbus RTU 指令将风扇转速提升至 100%，并记录事件日志。

• 优势：支持自由停车、缓慢减速、快速制动三种停止模式，适应不同设备安全需求。

三、与贝加莱 PLC 的集成方案

1. 硬件连接与协议配置

• 若贝加莱 PLC 的数字量输出为 PNP 类型，需通过继电器模块（如贝加莱 X20RL9324）进行信号转换，确保与 SK200E 的 NPN 输入兼容。

• RS485 连接：使用 SCM-US48I 转换器将 SK200E 的 RS485 接口与贝加莱 X20CM9400 通信模块的 RS485 端口连接，线缆采用双绞屏蔽线，终端电阻 120Ω（最远节点接入）。

• 电源隔离：SK200E 的 24V DC 供电与贝加莱 PLC 的 24V 电源需通过隔离模块（如 WAGO 787-600）连接，防止地电位干扰。

• 通信链路：

• 信号匹配：

2. 软件配置与数据映射

• 通过贝加莱 PLC 的 Trace 示波器 功能抓取 Modbus 报文，监测通信延迟及信号完整性；当检测到通信中断时，自动切换至备用通信链路（如以太网）。

• 在 Device Manager 中添加 Modbus 从站设备，映射转速数据至 PLC 变量：

  st

  VAR_INPUT
      Speed_PV : REAL; // 当前转速（读取寄存器30001）
  END_VAR

  VAR_OUTPUT
      Speed_SV : REAL; // 设定转速（写入寄存器40001）
      Control_Enable : BOOL; // 使能信号（写入寄存器40002）
  END_VAR





• 使用贝加莱 mapp View 软件创建 HMI 界面，实时显示转速曲线、报警日志及参数调整按钮。

• Automation Studio 设置：

• 诊断功能：

3. 典型集成案例

• 硬件：SK200E 控制机械臂升降电机，贝加莱 X20CP9400 控制器通过 Modbus RTU 发送速度指令（0~1600rpm），并读取电机温度信号（通过 SK200E 的模拟量输入接口）。

• 软件：在 Automation Studio 中编写逻辑程序，当温度超过 50℃时，通过 X20DO1332 模块触发声光报警器，并记录事件时间戳至 SD 卡。

• 半导体晶圆检测线：

四、替代方案与升级建议

1. 同系列升级型号

• SKB200E：集成电磁制动功能，支持失电制动停止，适合垂直升降设备（如电梯、起重机），安装尺寸及通信协议与 SK200E 兼容。

• DK 总线型调速驱动器：支持 RS485 Modbus 协议，可同时控制多台电机，适合复杂多轴同步系统。

2. 贝加莱兼容方案

• 贝加莱 ACOPOSmulti 伺服驱动器：支持 EtherCAT 实时通信，定位精度达 ±0.01mm，适合高精度运动控制场景（如半导体晶圆搬运），但成本较高。

• 贝加莱 X20AI1331 模拟量输入模块：直接采集传感器信号（如温度、压力），减少中间转换环节，提升系统可靠性。

3. 升级优势

• 性能提升：新一代 SK 系列调速器（如 SK300E）支持 PROFINET 协议，通信周期缩短至 1ms 以内，适配工业 4.0 实时通信需求。

• 协议扩展：贝加莱 PLC 的 mapp Edge 软件模块可实现本地数据预处理（如信号防抖、阈值判断），减少云端数据传输压力。

•

五、技术文档与采购支持

1. 官方技术资料获取

• JSCC 官网：访问 JSCC 全球官网，在 “产品中心” 栏目搜索 “SK200E” 下载 PDF 手册及接线图。

• 贝加莱资源库：登录贝加莱官网 Resource Center，下载《Modbus RTU Integration Guide》及设备描述文件（GSDML）。

2. 沈阳本地化采购渠道

• 沈阳米达机电设备有限公司（铁西区建设东路 72 号）：AUTONICS 授权代理商，可代购 JSCC 全系列产品，提供 “调速器 + PLC” 成套解决方案（电话：024-2384XXXX）。

• 阿里巴巴平台：搜索 “JSCC SK200E”，选择沈阳本地供应商（如沈阳英德尔电子），支持现货采购及技术咨询。

六、安装与维护注意事项

1. 安装规范与抗干扰措施

• RS485 通信线缆需采用双绞屏蔽线，终端电阻（120Ω）需在最远节点接入，避免信号反射。

• 传感器信号线与电源线需保持至少 100mm 间距，防止电磁干扰。

• 接线要求：

• 接地处理：模块金属外壳需通过专用接地端子（PE）可靠接地，接地电阻≤4Ω。

2. 参数调试与故障处理

• 使用贝加莱 PLC 的 Protocol Test Tool 模拟 Modbus 通信，验证从站地址、波特率及奇偶校验设置。

• 检查 SK200E 的 “COMM” 指示灯状态，若闪烁表示通信异常，需重新插拔模块或更换通信线缆。

• PID 参数整定：通过贝加莱 PLC 的MC_SetPIDParameters函数远程调整比例带（P）、积分时间（I）、微分时间（D），例如：

  st

  // 设置PID参数（P=50%，I=100s，D=20s）
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40010, Value:=50.0);
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40011, Value:=100.0);
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40012, Value:=20.0);





• 通信中断排查：

3. 备件管理与升级建议

• 备件策略：关键流程设备建议采购 SKB200E 作为备件，其兼容 SK200E 的安装尺寸及协议，可快速替换。

• 固件升级：通过 JSCC DAQ Master 软件定期更新模块固件，提升兼容性及抗干扰能力（如修复已知通信漏洞）。

七、总结
