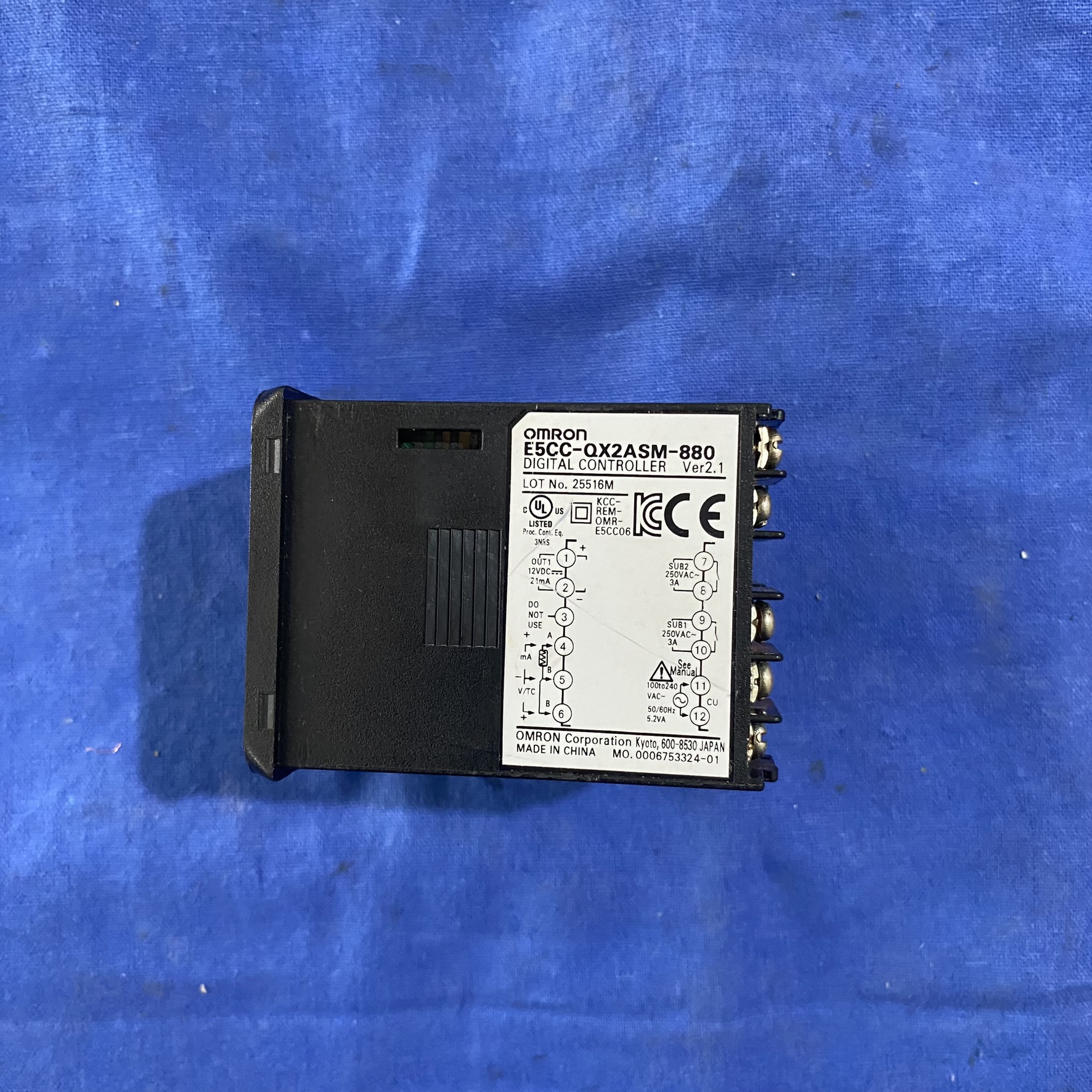

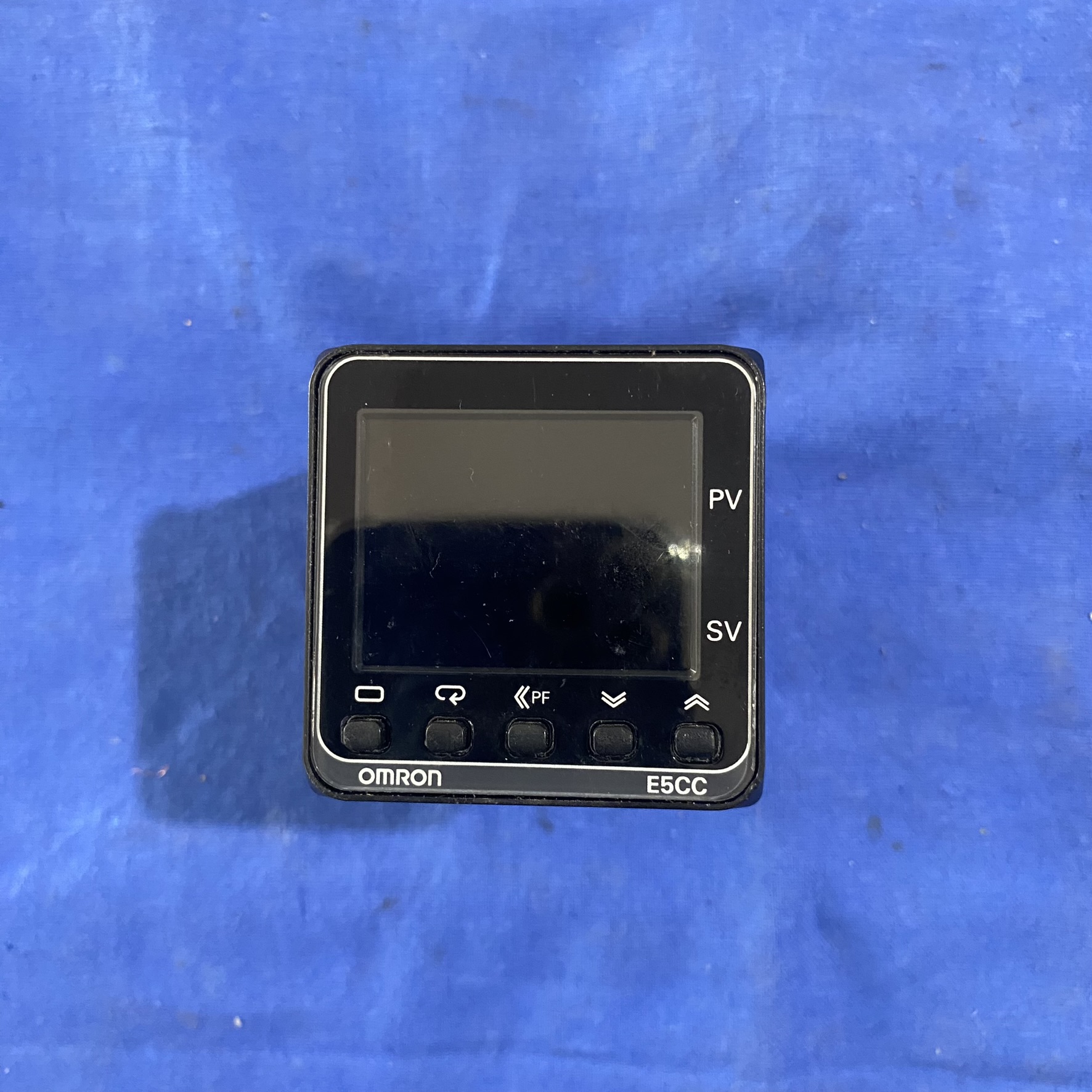

OMRON 欧姆龙 E5CC-OX2ASM-880 温控器

一、型号确认与参数解析

1. 输入类型：支持热电偶（K、J、T 等）、铂电阻（Pt100/JPt100）、模拟电压 / 电流输入及红外线温度传感器（10-70℃、60-120℃等范围）。

2. 控制输出：

• 主输出：继电器输出（SPST-NO，AC250V/3A，电阻负载）。

• 辅助输出：2 点继电器输出，可配置报警或事件触发。

3. 通信功能：内置 RS-485 接口（Modbus 协议），支持与 PLC 或上位机无编程通信。

4. 电源电压：AC100-240V（50/60Hz），宽电压适应能力。

5. 其他特性：

• 高速采样周期 50ms，响应迅速。

• 15.2mm 白色 PV 显示屏，高对比度易读。

• 支持多段设定点（SP0-SP7），可通过事件输入或通信切换。

• 内置加热器断线检测（HB）和 SSR 故障报警（HS）功能。

•

二、应用场景与功能亮点

1. 工业加热控制：适用于烘箱、注塑机、半导体设备等需要精确温度控制的场景，支持 PID 自整定和手动输出调节。

2. 多设备联动：通过 RS-485 通信可实现多台温控器组网，或与 PLC、HMI 集成，构建分布式控制系统。

3. 可靠性设计：

• IP66 防护等级，防尘防水。

• 抗振动（20m/s²）和宽温工作范围（-10~55℃），适应恶劣工业环境。

4. 简易编程与调试：

• 支持 CX-Thermo 软件通过 USB 直接配置参数，无需额外电源。

注意事项

1. 型号核对：

• 确认型号后缀含义（如 "QX" 代表电压输出，"RX" 代表继电器输出），避免因配置不符导致功能受限。

• 若坚持使用E5CC-OX2ASM-880，建议直接联系欧姆龙技术支持核实是否存在该型号。

2. 安装与维护：

• 接线时需使用 M3 压接端子，电缆长度应≤30m 以符合 EMC 标准。

• 定期检查继电器接点状态，避免因老化影响控制精度。
