一、核心功能与技术参数

1. 显示与交互设计

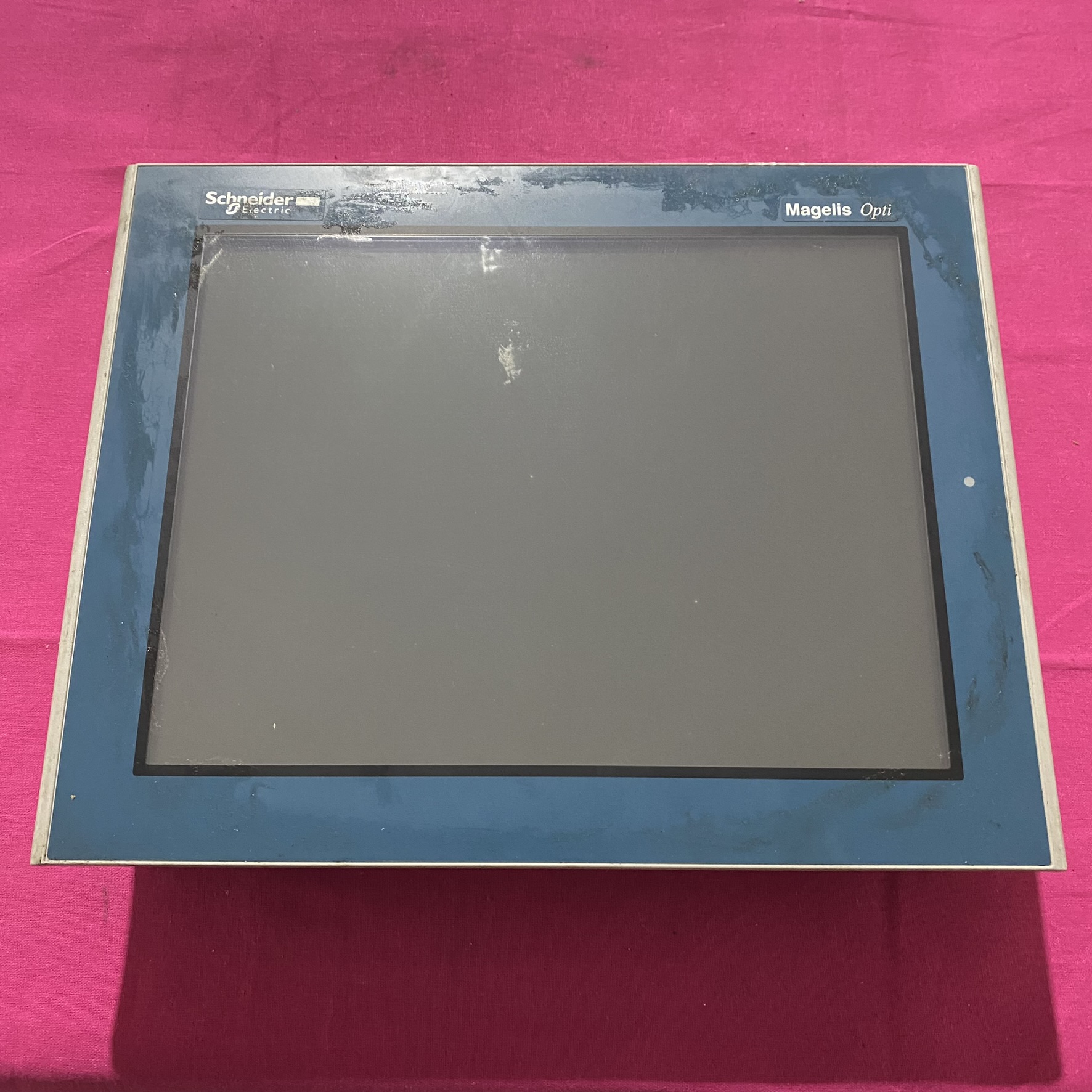

• 屏幕规格：

• 10.4 英寸 TFT 彩色显示屏，分辨率 640×480 像素，支持 256 色显示，背光寿命 75,000 小时，适合长时间工业监控场景。

• 触摸技术：模拟电阻式触摸屏，支持 1024×1024 点触控分辨率，响应时间 ≤20ms，支持手套操作（需定制）。

• 界面开发：

• 通过 Vijeo Designer 软件 进行图形化编程，支持 动态数据可视化（趋势图、柱状图）、多语言切换（中 / 英 / 日等）及 用户权限管理（三级密码保护）。

2. 硬件架构与通信能力

• 处理器与内存：

• 266 MHz RISC 处理器，内置 32 MB 闪存（存储应用程序）和 512 KB SRAM（数据备份），支持 CF 卡扩展（最大 1 GB）。

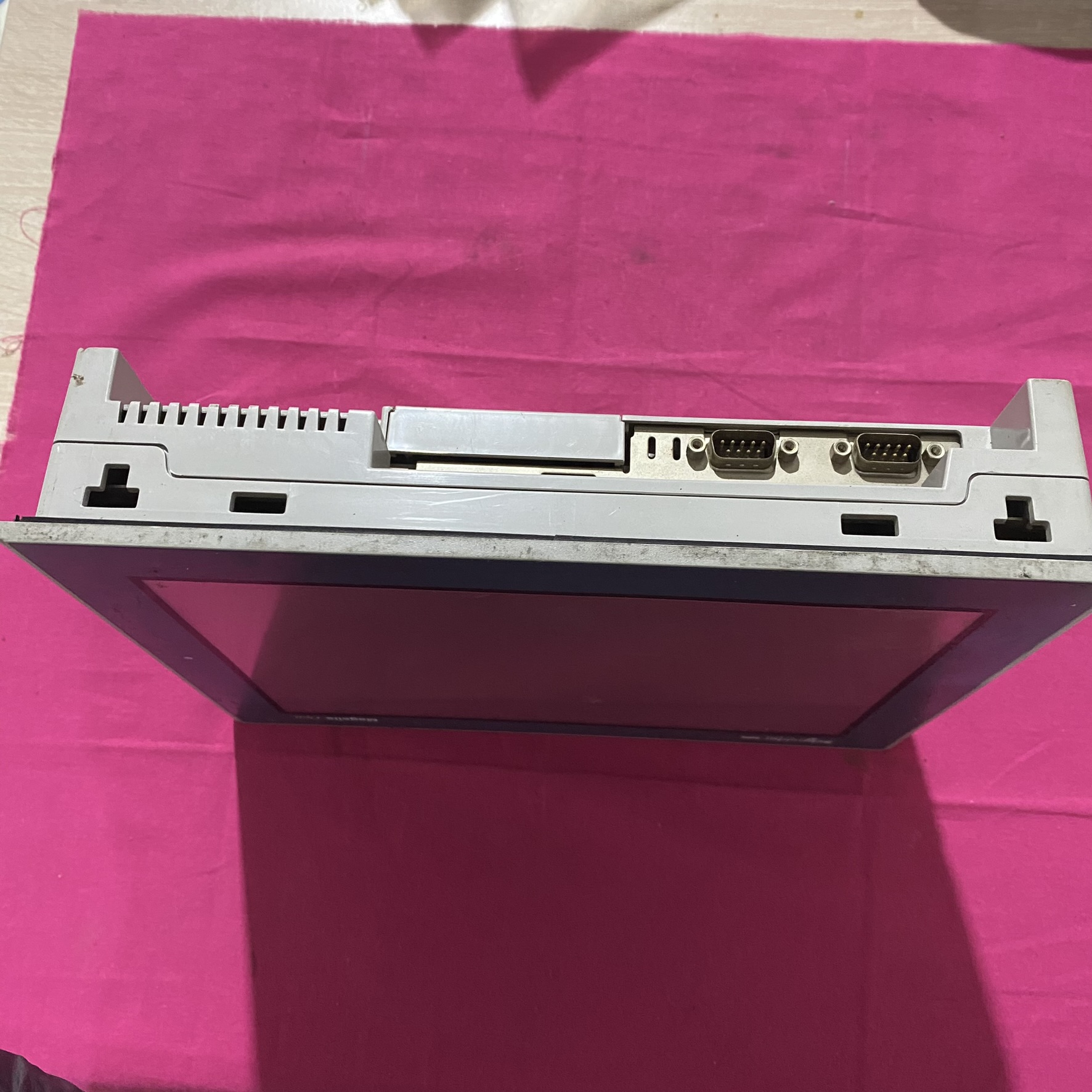

• 通信接口：

• RS232/RS422/RS485 串行端口（各 1 个），支持 Modbus、Uni-TE、Profibus DP 协议，兼容施耐德 Premium、M340 系列 PLC 及第三方设备（如三菱、欧姆龙）。

• USB 2.0 主机接口，可连接 U 盘、打印机、条码枪 等外围设备，支持程序快速下载（≤10 秒）。

3. 工业级可靠性

• 环境适应性：

• 工作温度：0°C~50°C，存储温度：-20°C~+60°C，湿度：10%~90%（无冷凝），适配高温车间（如冶金）或潮湿环境（如污水处理）。

• 防护等级：前面板 IP65（防尘防水），后面板 IP20，通过 15g 冲击测试（IEC 60068-2-27）和 1g 振动测试（IEC 60068-2-6）。

• 故障诊断：

• LED 指示灯实时显示 电源状态（PWR）、通信状态（COM）、背光故障（ERR），支持 Modbus RTU 协议远程监控（需选配通信模块）。

二、典型应用场景

1. 产线集中监控与控制

• 案例：某汽车总装线采用 XBTOT5320 + Modicon M340 PLC，通过 10.4 英寸屏幕 实时显示 64 路夹具位置信号（数字量）和 16 路扭矩传感器数据（模拟量），支持 动态报警弹窗（如扭矩超限）和 参数远程修改（如拧紧速度），设备停机时间减少 30%。

• 优势：多窗口分屏显示（如左侧显示实时数据，右侧显示历史趋势），支持 手势缩放（需定制），提升操作员效率。

2. 能源管理与过程控制

• 案例：某光伏电站通过 XBTOT5320 + Altivar 变频器，实时监控 128 路光伏板电压 / 电流（4-20mA），并通过 Modbus RTU 协议 调节 逆变器功率，发电量提升 8%。系统支持 实时功率曲线叠加（如当日曲线 vs 历史平均曲线），辅助运维决策。

• 扩展能力：可联动 施耐德 PowerLogic 电表，实现 能源消耗分析（峰谷用电统计）和 设备健康度预测（如轴承温度预警）。

3. 智能仓储物流

• 案例：自动化立体仓库中，XBTOT5320 作为 堆垛机人机界面，实时显示 货位地图（动态更新库存状态）、堆垛机坐标（±5mm 精度）和 任务队列，支持 手动 / 自动模式切换 及 紧急制动触发。配合 EtherNet/IP 协议，出入库效率提升 20%。

• 特殊设计：防眩光屏幕（阳光下可视）和 IP65 防护，适配仓库粉尘环境。

•

三、与竞品的差异化优势

四、选型建议与注意事项

1. 型号匹配

• 若需 更高分辨率，可考虑替代型号 HMIGTO5310（10.1 英寸，1280×800 像素，支持 EtherNet/IP 协议），并通过 Vijeo Designer 软件 无缝迁移项目。

• 若需 防爆场景，可定制 ATEX Zone 2 版本（型号后缀含 “EX”），适配化工、油气行业。

2. 参数设置要点

• 通信配置：

• 与施耐德 PLC 通信时，优先使用 Uni-TE 协议（速率 187.5 kbps），避免第三方协议兼容性问题。

• 与第三方设备通信时，需通过 Vijeo Designer 协议配置工具 自定义 数据映射表（如寄存器地址对应物理量）。

• 显示优化：

• 建议将 重要参数字体放大至 18pt 以上，并设置 闪烁报警（如红色背景 + 蜂鸣器），提升操作员响应速度。

3. 维护与备件

• 沈阳地区支持：沈阳欣鹭德电器有限公司（施耐德授权代理商）提供 4 小时备件响应，建议储备 备用触摸屏 及 CF 卡备份（存储最新程序）。

• 校准周期：每季度通过 Vijeo Designer 校准工具 验证触摸屏线性度（误差 ≤1%），或联系厂家进行 全功能校验。

五、总结与建议

1. 优先排查方向：

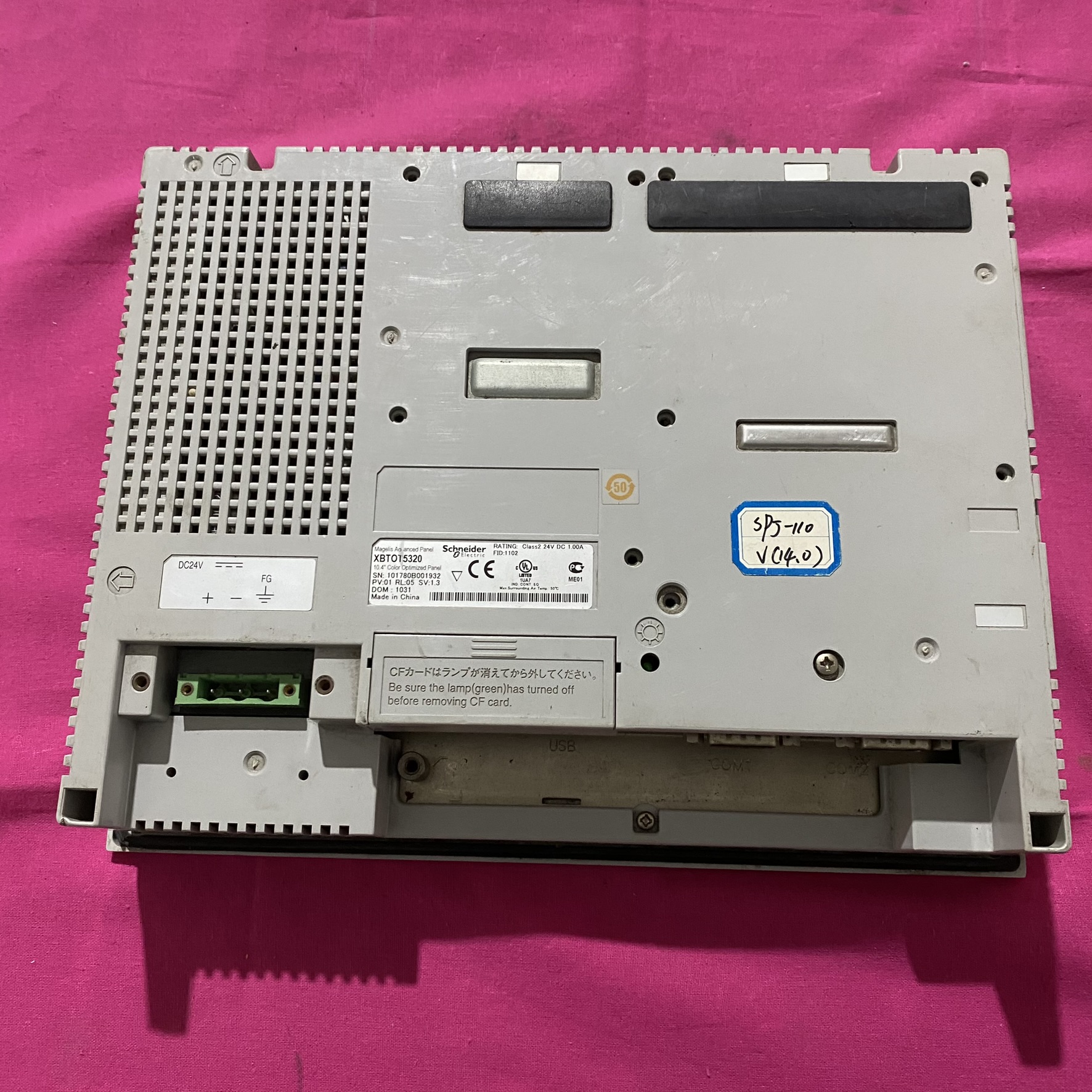

• 检查设备标签或说明书，确认型号是否为 XBTOT5320（基础型号）或 XBTOT5320-EX（防爆型号）。

• 提供 通信目标设备类型（如 PLC 品牌 / 型号）和 显示需求（如分屏数量），可进一步推荐适配方案。

2. 官方支持：

• 访问 施耐德官网 下载《Magelis Opti 硬件手册》，或联系技术支持（400-810-1315）获取 接线图 及 定制方案。

• 实际应用中，建议结合 Vijeo Citect 组态软件 实现 远程监控（如通过 Web 浏览器访问 HMI 界面），提升运维灵活性
