一、核心硬件架构与显示特性

1. 显示系统

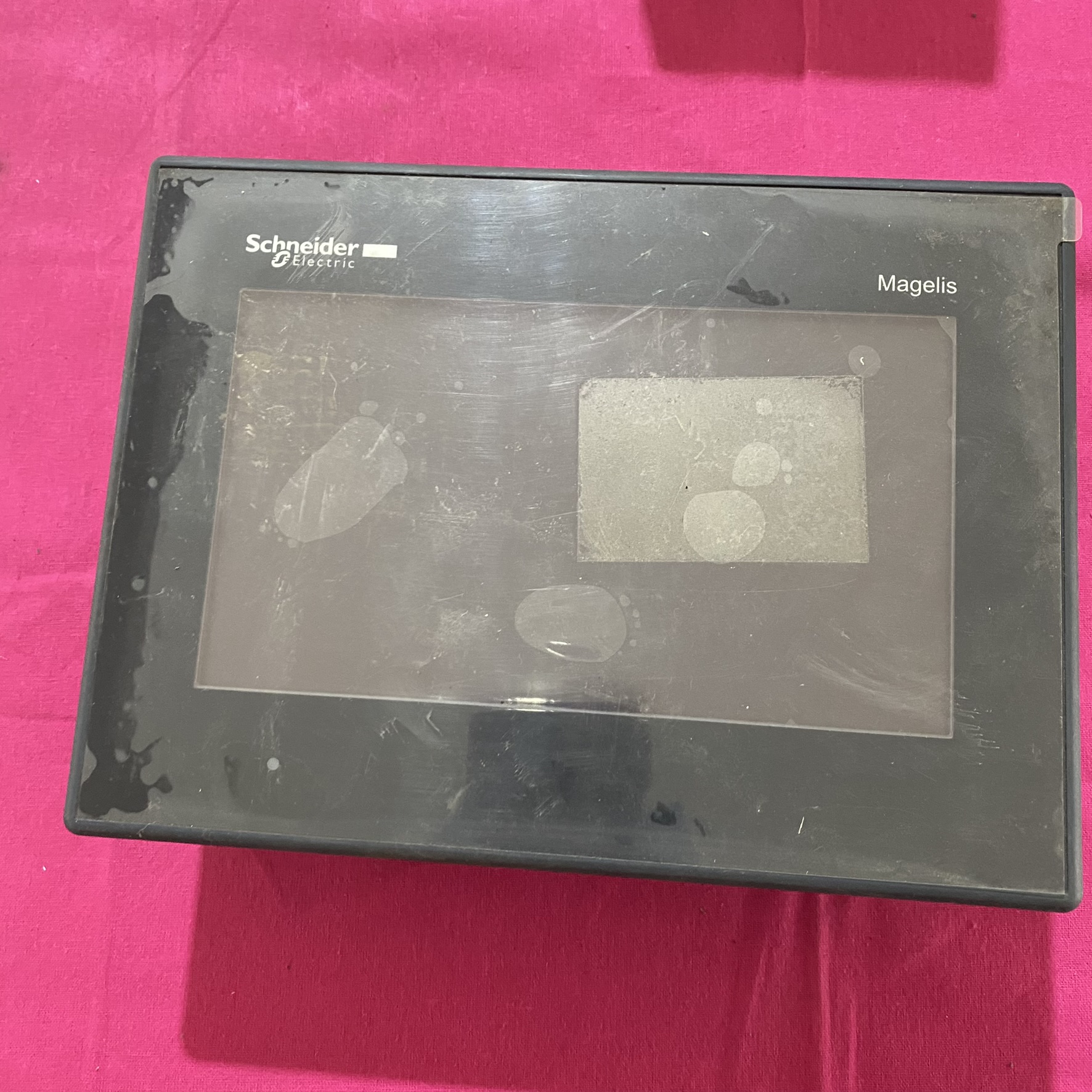

• 屏幕规格：7 英寸宽屏彩色 TFT LCD，分辨率 800×480 像素，支持 65536 色显示，亮度可通过触控面板实现 8 级调节，适配强光或弱光环境（如车间照明或夜间监控）。

• 触控技术：表面声波触摸屏，响应时间 ≤10ms，支持戴手套操作，耐磨擦寿命 ≥100 万次，适合工业环境频繁交互需求。

2. 硬件配置

• 处理器：32 位 RISC 架构，主频 200MHz，支持实时操作系统（如 VxWorks）。

• 存储系统：

• 闪存（NAND）：16MB，用于存储应用程序及历史数据；

• SDRAM：64MB，支持多任务并行运行（如同时监控设备状态和数据记录）。

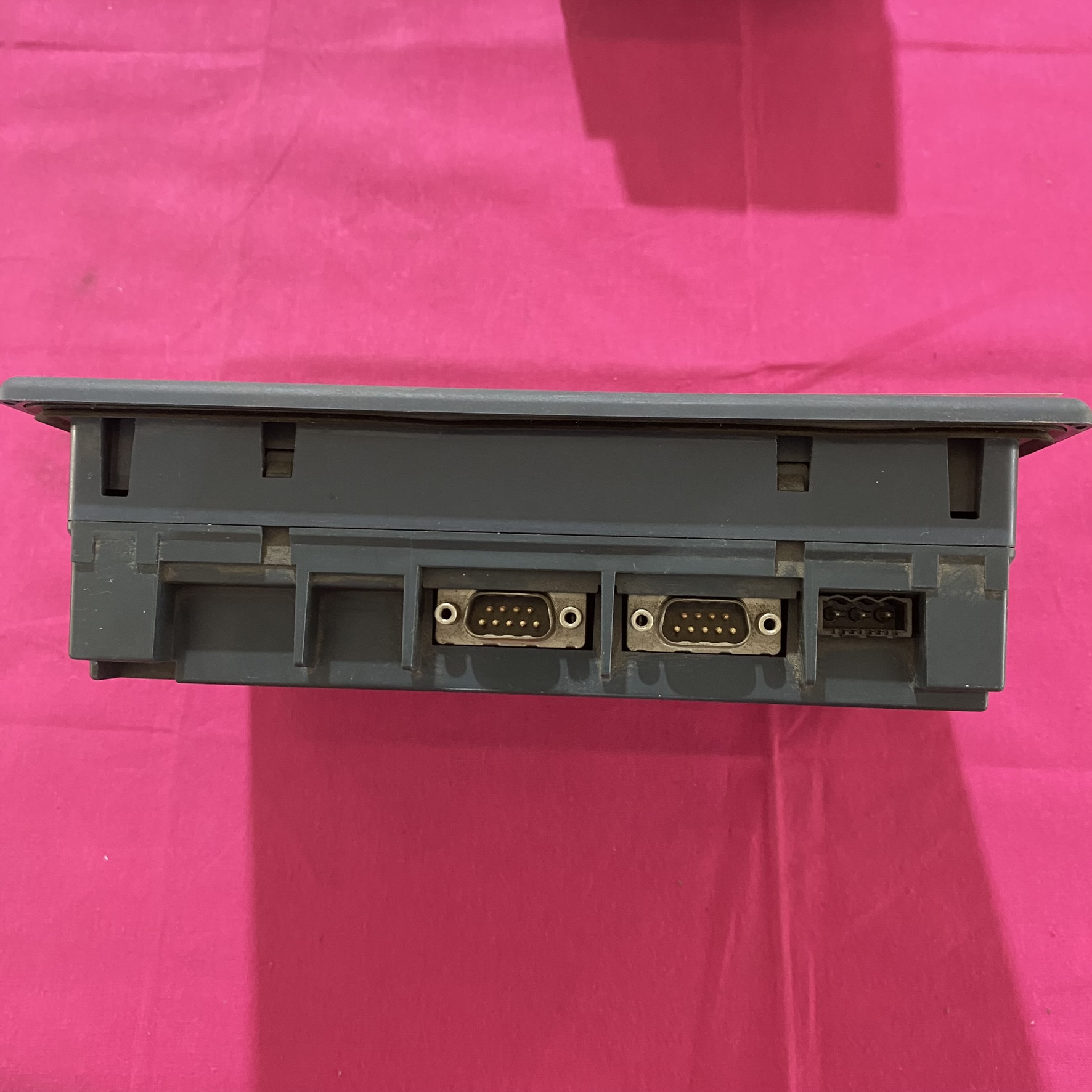

• 接口设计：

• COM1：RS232C（9 芯 SUB-D），速率 2400~115200bps，支持 Modbus RTU、Uni-Telway 等协议；

• COM2：RS422/RS485（9 芯 SUB-D），速率 2400~187500bps，适配远程 I/O 或第三方设备（如欧姆龙 PLC）

• USB mini-B：用于程序下载或连接外设（如 U 盘）。

二、工业级可靠性设计

1. 环境适应性

• 宽温运行：工作温度 0°C~50°C，存储温度 -20°C~60°C，适配高温车间（如冶金熔炉旁）或低温仓储环境。

• 防护等级：前面板 IP65（防尘防水），后面板 IP20，可直接安装于控制柜或操作台上，抵御油污、粉尘侵入。

• 抗干扰能力：通过 EN 61000-6-2 工业抗干扰测试，耐受 1kV 浪涌冲击（IEC 61000-4-5），可在变频器、焊机等强干扰设备附近稳定运行。

2. 机械稳定性

• 抗振动 / 冲击：通过 IEC 60068-2-6 振动测试（3 轴 1g，5~150Hz）及 IEC 60068-2-27 冲击测试（15g，11ms），确保在运输或设备运行振动环境下无故障。

• 安装方式：支持 面板嵌入式安装（标配安装套件）或 导轨安装（需选配支架），安装深度 ≤59.8mm，适合紧凑型控制柜布局。

三、通信兼容性与协议支持

1. 协议适配

• 施耐德专有协议：Modbus RTU（主 / 从模式）、Uni-Telway（与 Quantum/Premium PLC 通信）。

• 第三方协议：欧姆龙 Host-Link、西门子 PPI/MPI、三菱 MC 协议，可通过 RS422/485 接口直接连接。

• 扩展能力：通过 Ethernet RIO 模块（如 140CRP31200）可接入 Ethernet/IP 网络，实现跨网段数据交互。

2. 典型通信场景

• PLC 集成：与施耐德 M218/M238 PLC 通过 RS485 通信，数据刷新周期 ≤50ms，用于生产线实时监控。

• 远程访问：通过 Modbus TCP 协议连接 SCADA 系统，支持 OPC UA 标准，实现跨平台数据共享（如能源管理系统）。

四、软件生态与开发工具

1. 编程软件

• Vijeo Designer 6.2.12：官方集成开发环境，支持图形化组态、脚本编程（VBA）及报警管理，兼容 Windows 10 系统。

• 项目迁移：可导入早期版本（如 Vijeo Designer 6.0）项目，并自动适配新功能（如矢量图形库）。

2. 功能模块

• 数据记录：支持 U 盘本地存储或通过 FTP 上传至服务器，可记录 10 万条事件（如设备启停、报警信息）。

• 用户管理：支持 16 级权限 分配（如操作员、工程师、管理员），通过密码或 USB 钥匙实现访问控制。

• 动画与趋势：内置 2D/3D 图形库，支持实时曲线、柱状图显示，可动态监控温度、压力等模拟量变化。

•

五、典型应用场景

1. 离散制造业产线控制

• 案例：某汽车零部件工厂采用 HMIGXO3501 连接 140CPU65150 PLC，实时监控冲压机压力、温度参数，通过 Modbus RTU 协议 实现 20ms 级故障预警，设备停机时间减少 30%。

2. 能源与水处理系统

• 案例：污水处理厂通过 HMIGXO3501 扩展 16 路模拟量输入模块（监测 pH、流量），配合 Vijeo Designer 组态界面实现 100ms 级加药闭环控制，药剂消耗降低 22%。

3. 高危环境监控

• 案例：石油炼化厂选用 HMIGXO3501 + 140DDI35300EX 防爆 I/O 模块，在 Zone 2 危险区域实现 200ms 级泄漏检测与紧急停机，符合 IECEx 认证 要求。

六、替代方案与升级建议

1. 替代型号推荐

• HMIGXU3500 系列：

• 升级点：16:9 宽屏（7 英寸 / 10 英寸）、支持 USB A 端口 和 实时时钟电池，兼容 EcoStruxure Machine Expert 最新开发平台。

• 性能提升：处理器主频 400MHz，内存 128MB，支持 Wi-Fi 6 和 蓝牙 5.0，适合工业物联网（IIoT）场景。

2. 迁移注意事项

• 软件兼容性：Vijeo Designer 项目可通过 EcoStruxure Machine Expert 自动转换，但需重新配置 通信参数（如 IP 地址、协议版本）。

• 硬件替换：HMIGXU3500 与 HMIGXO3501 安装尺寸兼容，可直接替换，减少机柜改造工作量。

七、备件与技术支持

1. 备件获取

• 沈阳地区：沈阳欣鹭德成套控制设备有限公司（施耐德核心集成商）提供 4 小时备件响应，建议储备 HMIGXO3501 整机 及常用接口模块（如 RS485 适配器）。

• 官方渠道：通过施耐德 MySchneider 平台 查询库存，或联系技术支持（400-810-1315）获取停产型号替代方案。

2. 技术支持

• 软件升级：Vijeo Designer 6.2.12 可通过 Schneider Electric Software Update Tool 自动更新，修复已知漏洞并优化性能。

• 现场服务：施耐德认证工程师提供 远程诊断（如 TeamViewer）及 上门维护，确保系统稳定运行。

八、注意事项与合规认证

1. 环境合规：

• 基础认证：通过 CE、UL 508、CCC 认证，符合 IEC 61131-2 工业控制设备标准。

• 防爆定制：需特殊定制 ATEX Zone 2/22 版本（型号后缀含 “EX”），可直接安装于非 0 区危险环境。

2. 兼容性验证：

• 固件升级：旧版模块（如 140DDI35300 V1.0）需升级至 V2.0+，避免与 HMIGXO3501 通信故障。

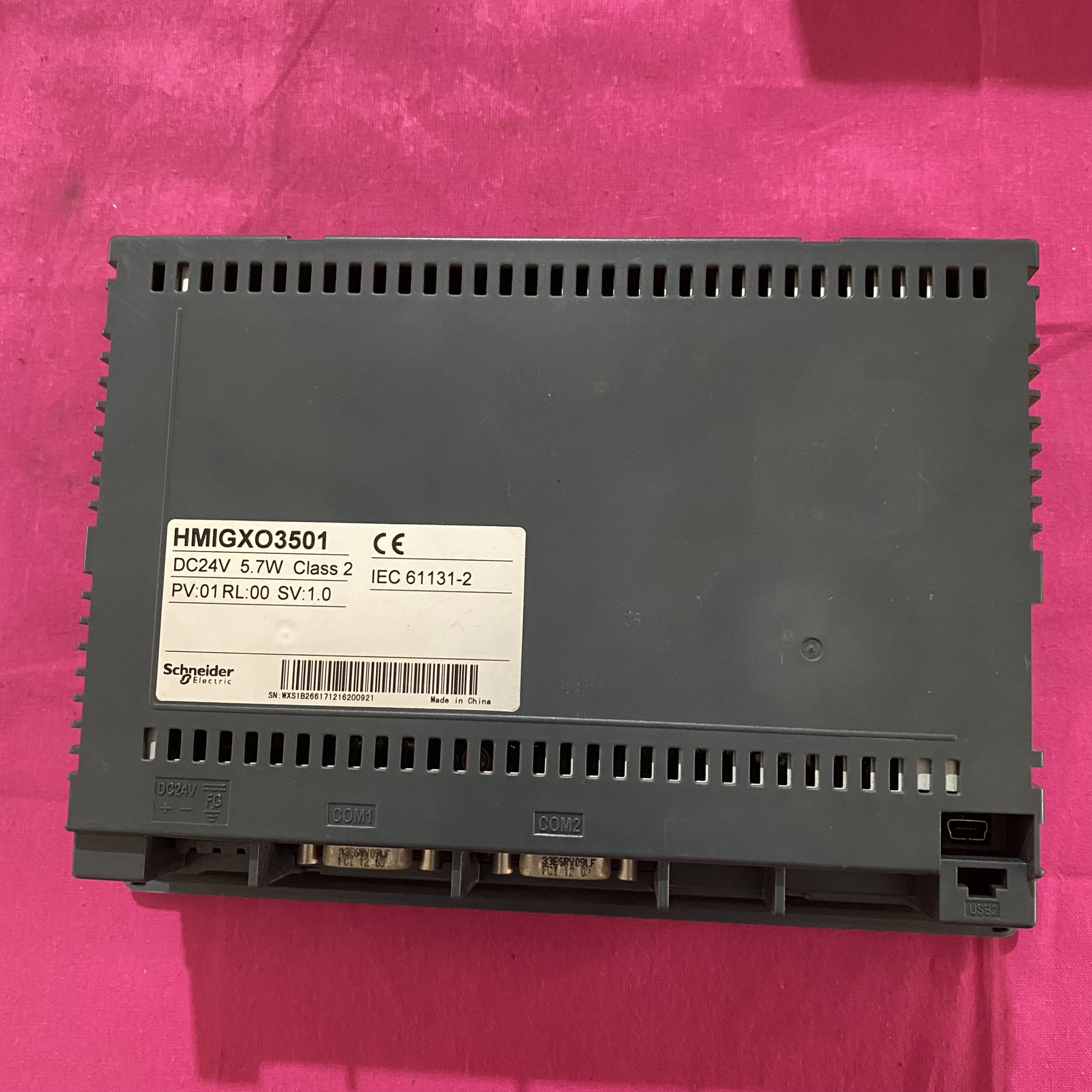

• 电源容量：整机功耗 ≤7W，建议搭配 140CPS11420 电源模块（24V DC，10A），预留 20% 冗余
