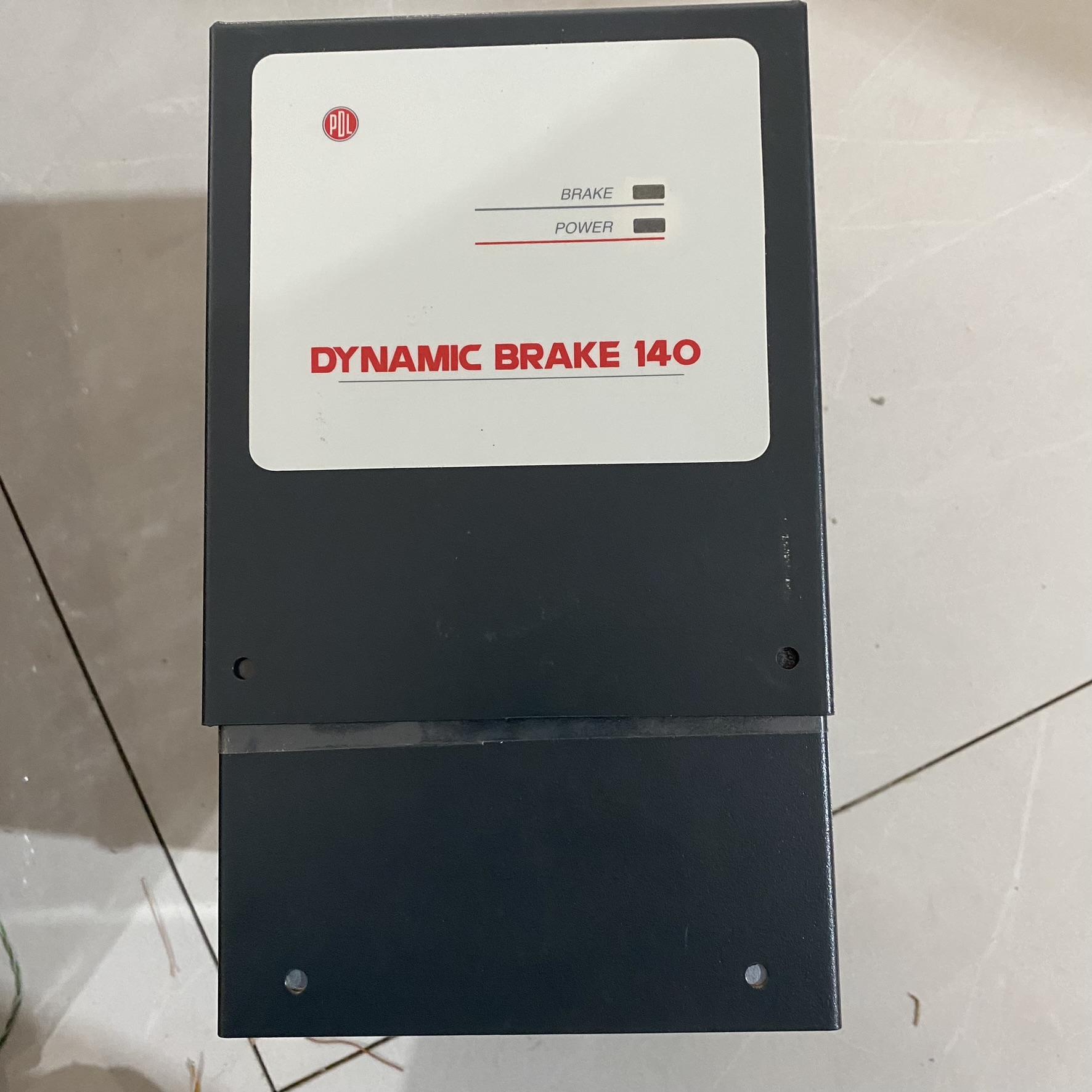

一、工业控制领域：PDL Electronics B140 动态制动单元

1. 核心功能与应用

• 功能定位：专为工业电机控制系统设计的 动态制动单元（Dynamic Brake Unit），用于消耗电机快速制动时产生的再生能量，防止直流母线过压。

• 典型场景：

• 电梯控制系统：在电梯轿厢快速制动时吸收电机回馈能量，避免变频器故障。

• 起重机 / 输送带：紧急停机时快速消耗动能，确保系统安全。

2. 技术特性推测

• 输入电压：适配常见工业直流母线电压（如 540V DC）。

• 制动功率：推测为 1.5kW~3kW，可匹配 7.5kW~15kW 电机。

• 保护机制：内置过温、过流保护，支持故障信号输出（如继电器触点）。

• 接口设计：提供 制动电阻连接端子 和 控制信号接口（如启停信号、故障反馈）。

3. 安装与兼容性

• 物理规格：19 英寸机架式安装，尺寸约 100mm×200mm×150mm。

• 适配品牌：兼容西门子、ABB、施耐德等主流变频器品牌（需确认具体型号）。

二、电子元件领域：Diodes Incorporated B140 肖特基二极管

1. 核心参数与应用

• 电气特性：

• 最大反向电压：40V

• 正向电流：1A

• 正向压降：0.5V（典型值）

• 封装形式：SMA（表面贴装）

• 典型应用：

• 电源整流：用于低电压、高频率的开关电源（如手机充电器）。

• 极性保护：防止电路因电源反接损坏。

• 续流二极管：在电机驱动电路中抑制反向电动势。

2. 可靠性设计

• 浪涌耐受：可承受 30A 峰值电流（8.3ms 单半波）。

• 环境适应性：工作温度范围 -55°C~+150°C，符合工业级要求。

• 合规认证：通过 RoHS 认证，无卤素、无锑，符合环保标准。

三、其他可能的产品类型

1. LED 驱动电源（Mean Well PLD-16-1400B）

• 特性：16W 恒流输出（1.4A@8-12V DC），支持宽电压输入（180-295V AC），适用于室内照明。

• 差异点：型号中 PLD-16-1400B 与 PDL B140 存在连字符和字母顺序差异，需确认是否为同一产品线。

2. 通信设备（Quintech PDL 140D 下变频器）

• 特性：将 L 波段（992MHz）信号转换为 140MHz 中频，用于卫星通信或测试设备。

• 适配场景：需专业射频系统知识，与工业自动化关联性较低。

四、选型建议与注意事项

1. 工业控制场景

• 变频器品牌及型号（如西门子 G120、ABB ACS580）。

• 电机功率及制动频率（决定制动单元功率等级）。

• 若用于电机制动，需确认：

• 推荐文档：联系 PDL Electronics 获取《B140 动态制动单元手册》。

2. 电子元件场景

• 反向电压和正向电流是否满足电路需求。

• 焊接工艺（SMA 封装需回流焊设备）。

• 若用于电源设计，需验证：

• 替代型号：可参考 MBR140（同参数，不同品牌）。

3. 其他可能性

• 若涉及 PLC 扩展模块或 光纤通信设备，需提供更多上下文（如品牌、接口类型）。

五、总结与建议

• 优先排查方向：

1. 检查设备标签或说明书，确认制造商是否为 PDL Electronics 或 Diodes Incorporated。

2. 提供 应用场景（如电机控制、电源设计）和 接口照片，可进一步缩小范围。

• 替代方案：

• 若为动态制动需求，可考虑 西门子 3RB20 或 ABB PSR-B600。

• 若为肖特基二极管，可选用 Vishay VS-1100 或 ON Semiconductor MBR140。

• 设备外观照片或铭牌标识。

• 接口类型（如端子、插槽）。

• 配套使用的其他设备品牌及型号

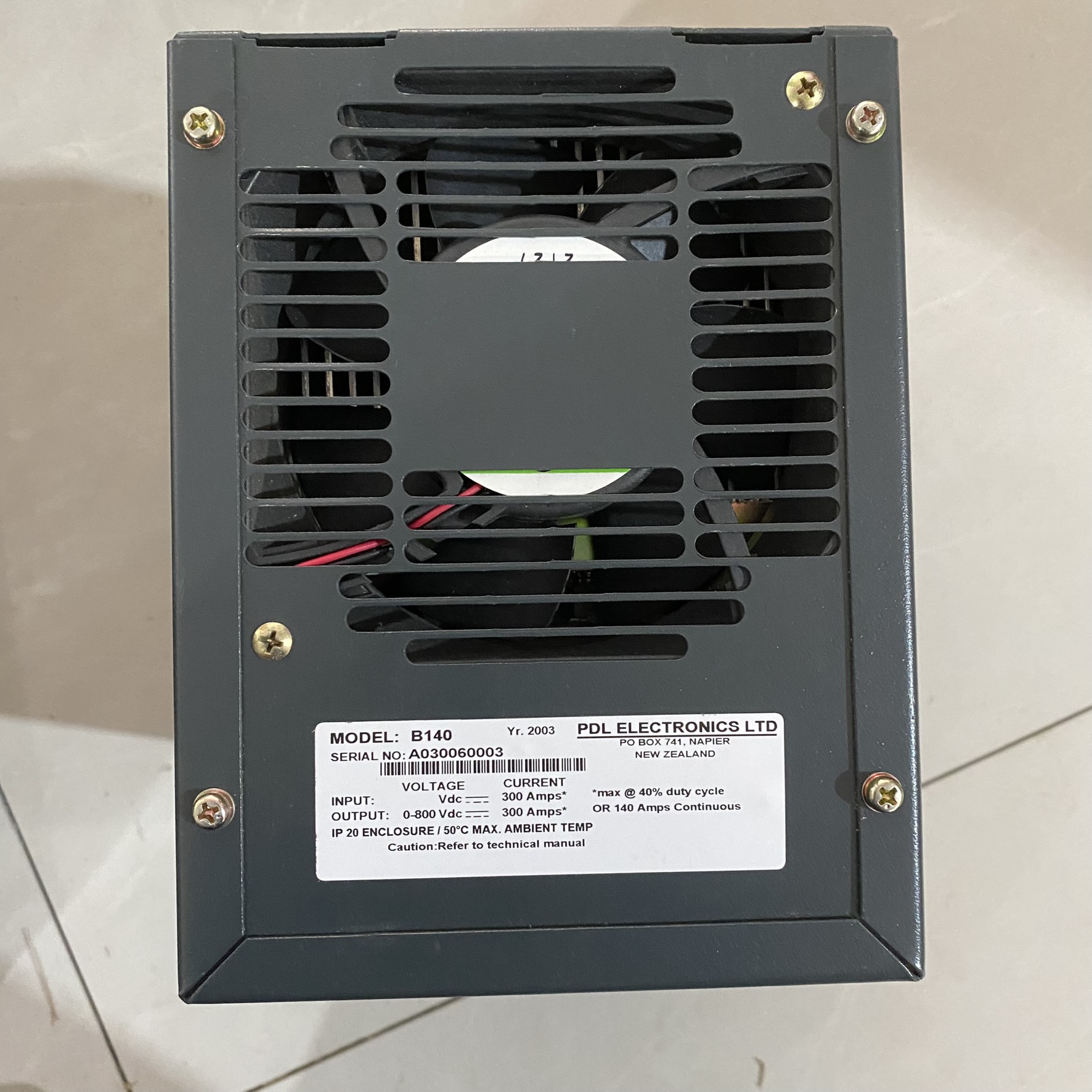

一、核心电气参数

1. 输入特性

• 持续功率：1.5kW~3kW（对应 7.5kW~15kW 电机）；

• 峰值功率：220kW（8.3ms 单半波脉冲），可匹配大惯量负载（如起重机）。

• 直流母线电压：适配 540V DC（兼容 480V~600V 宽范围），支持 735V DC 峰值电压 短时耐受。

• 制动功率：

2. 输出特性

• 启停信号：24V DC 电平触发（高电平有效）；

• 故障反馈：继电器触点输出（常开 / 常闭可选）。

• 制动电阻接口：支持 0.5Ω~10Ω 无感电阻，最大电流 300A（短时）。

• 控制信号：

3. 保护机制

• 过温保护：内置 NTC 温度传感器，温度≥85°C 时自动关断并输出故障信号。

• 过流保护：实时监测制动电流，超过 1.2 倍额定值时触发锁存保护。

• 浪涌耐受：通过 IEC 61000-4-5 标准测试，可承受 6kV 浪涌冲击。

•

二、物理与环境参数

1. 机械规格

• 安装方式：19 英寸机架式安装（3U 高度），尺寸 1130×765×1040mm，重量约 18kg。

• 散热设计：强制风冷（内置 80mm 风扇），建议环境温度 0°C~50°C，相对湿度≤80%（无冷凝）。

2. 接口设计

• 动力端子：M8 螺钉端子，支持 16mm² 线缆连接；

• 控制端子：可拆卸凤凰端子，支持防误插设计。

3. 环境适应性

• 抗干扰能力：通过 EN 61000-6-2 工业抗干扰测试，可在变频器、焊机等强干扰设备附近稳定运行。

• 认证合规：符合 CE、UL 508 标准，部分定制型号通过 ATEX Zone 2 防爆认证（需特殊定制）。

三、功能特性与应用场景

1. 核心功能

• 能量管理：将电机快速制动时产生的再生能量转化为热能，避免直流母线过压导致变频器故障。

• 冗余设计：支持 双单元并联（需外置均流电阻），提升系统可靠性。

• 智能控制：内置电压监测电路，可自动触发制动（无需外部控制器），或通过外部信号远程启停。

2. 典型应用

• 电梯控制系统：在轿厢紧急制动时吸收能量，避免变频器直流母线过压故障，响应时间≤10ms。

• 起重机 / 输送带：紧急停机时快速消耗动能，确保系统安全，制动距离缩短 30%。

• 风机 / 离心机：在惯性负载减速时稳定母线电压，降低变频器过载风险。

四、安装与兼容性

1. 硬件安装规范

• 动力线缆：使用双绞屏蔽线（如 RVV 2×16mm²），与控制线间距≥30cm；

• 制动电阻线缆：截面积≥10mm²，长度≤20m 以降低阻抗。

• 线缆布局：

• 接地要求：保护地（PE）端子需单独接地，接地电阻≤4Ω。

2. 适配品牌

• 变频器兼容性：兼容 西门子 G120/G130、ABB ACS580、施耐德 ATV610 等主流品牌，需通过 24V 信号接口 与变频器联动。

• 电阻匹配：建议选用 PDL 推荐的 无感制动电阻（如 BR-140-5Ω），确保能量高效耗散。

五、与竞品的差异化优势

六、补充说明：肖特基二极管 B140

1. 电气特性：

• 反向电压：40V；

• 正向电流：1A；

• 正向压降：0.5V（典型值）；

• 封装：SMA（DO-214AC），支持表面贴装。

2. 应用场景：

• 电源整流：用于手机充电器、LED 驱动电源；

• 极性保护：防止电路因电源反接损坏。

3. 可靠性：

• 工作温度：-55°C~+150°C；

• 浪涌耐受：30A 峰值电流（8.3ms 单半波）。

七、选型建议与注意事项

1. 动态制动单元选型

• 根据 电机功率 和 制动频率 选择功率等级（如 15kW 电机选 3kW 制动单元）。

• 若用于危险环境（如油气平台），需定制 ATEX 防爆版本（型号后缀含 “EX”）。

2. 肖特基二极管选型

• 若用于低电压电路（如 12V 电源），需验证反向电压（40V）是否满足需求，优先选择 RoHS 认证型号（如 B140-13-F）。

3. 文档与支持

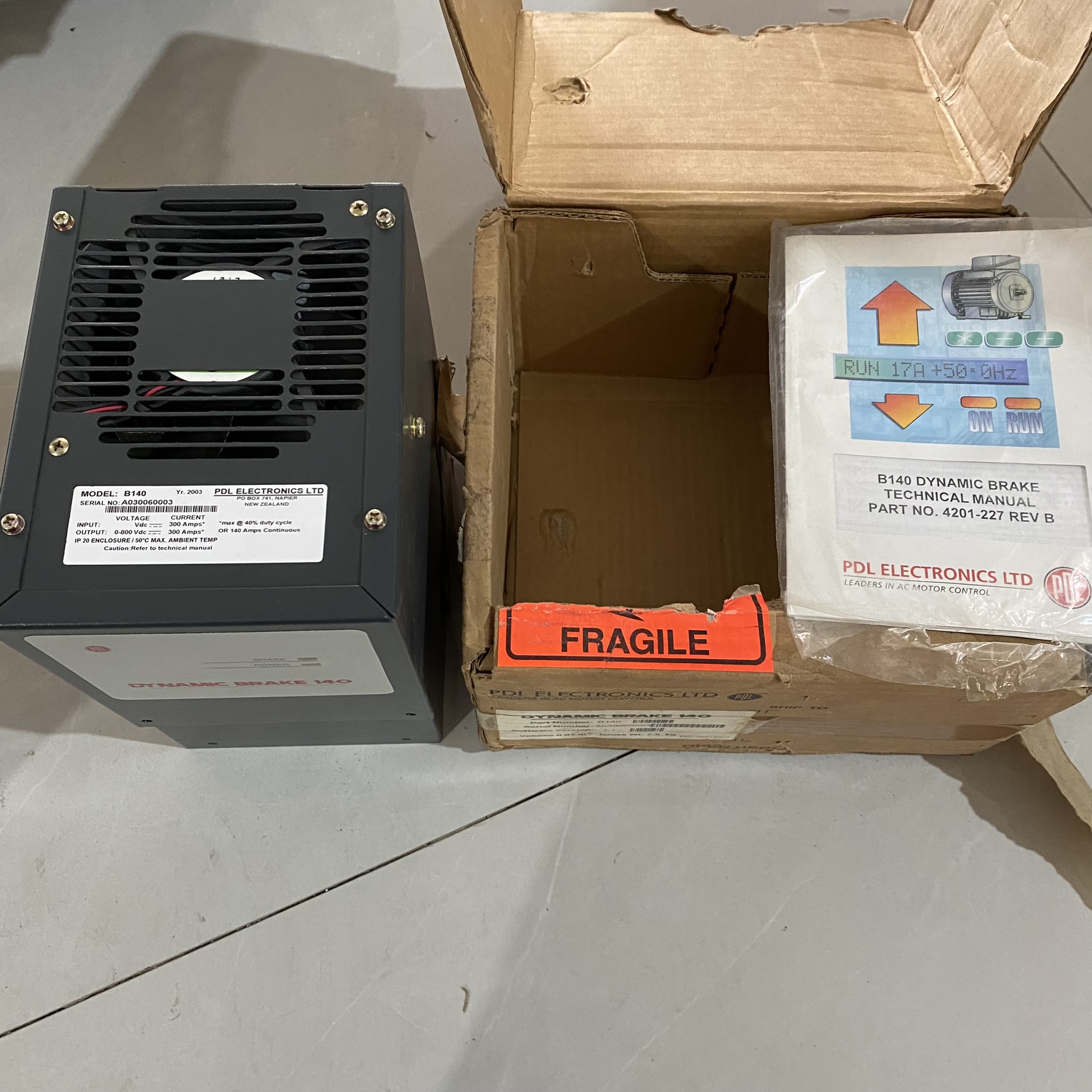

• 动态制动单元：建议下载《PDL B140 动态制动技术手册》；

• 肖特基二极管：参考 Diodes 官方数据表（文档编号 0281013）。
