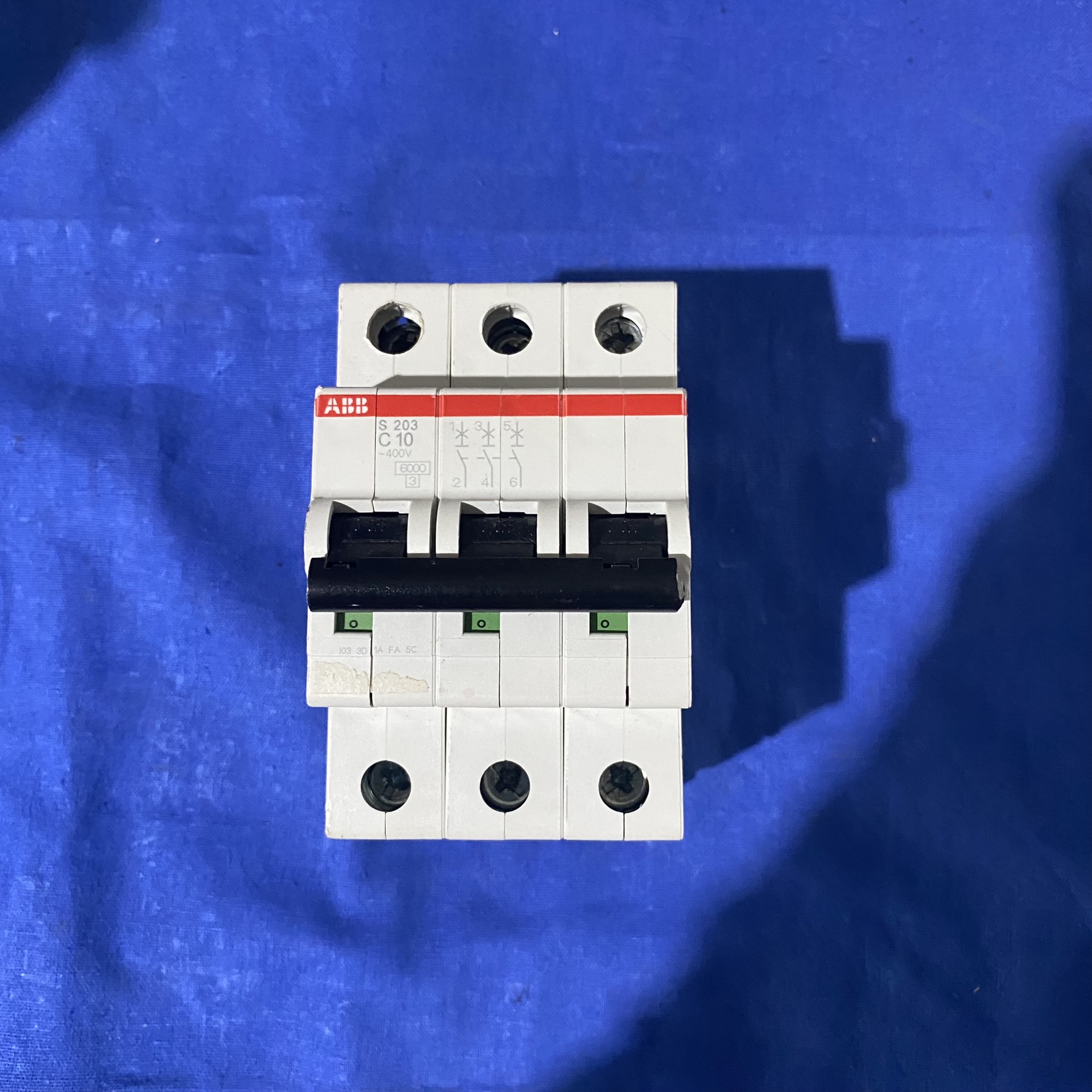

ABB S203 IEC60947-2 微型断路器

1. 产品定位与核心功能

• 类型与极数：S203 为 3 极（3P）微型断路器，适用于三相电路的过载和短路保护。

• 脱扣特性：提供多种脱扣曲线（B、C、D、K、Z），例如：

• B 曲线：适用于电阻性负载（如照明电路），瞬时脱扣电流为额定电流的 3-5 倍。

• C 曲线：适用于混合负载（如插座电路），瞬时脱扣电流为 5-10 倍。

• D 曲线：适用于高冲击电流负载（如电机），瞬时脱扣电流为 10-20 倍。

• 应用场景：广泛用于住宅、商业和工业领域，可安装在配电箱中，保护分支电路免受过载和短路损害。

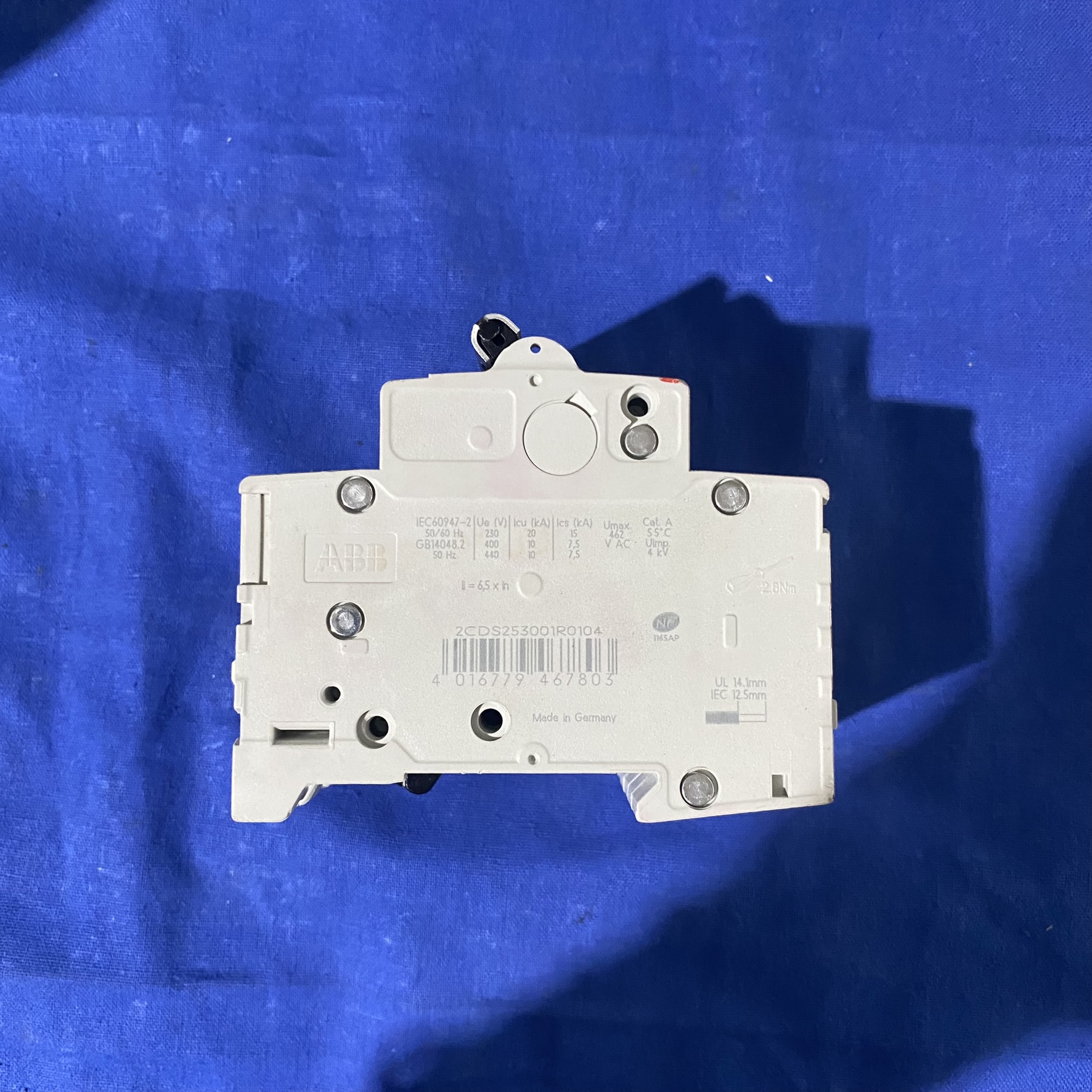

2. 技术参数与标准符合性

• 额定电压：

• AC 400V（符合 IEC 60947-2 要求），部分型号支持 DC 440V（如 S203MT-C63UC）。

• 操作电压范围：AC/DC 12V 至 462V（AC）或 500V（DC），适应不同电压环境。

• 分断能力（Icu）：

• 10kA（400V AC）：例如 S203MT-C63UC 和 S203-C63 型号，满足常规配电需求。

• 15kA（400V AC）：如 S203MC40 等高性能型号，适用于高短路电流场景。

• 额定电流（In）：覆盖 6A 至 63A，例如 S203P-B6（6A）、S203-C63（63A）等，可匹配不同负载需求。

• 绝缘与防护：

• 绝缘电压（Ui）：440V（AC），符合 IEC 60664-1 标准。

• 防护等级：IP20（无外壳）或 IP40（带外壳），防止固体异物侵入。

• 标准认证：

• IEC 60947-2：核心标准，规定了断路器的机械、电气性能及测试方法。

• UL 1077 和 CSA 22.2：北美市场认证，确保产品符合当地安全规范。

•

• 3. 设计与安装特点

• 紧凑结构：宽度为 52.5mm（3 模数），节省配电箱空间，支持 DIN 导轨（TH35-15/7.5mm）安装。

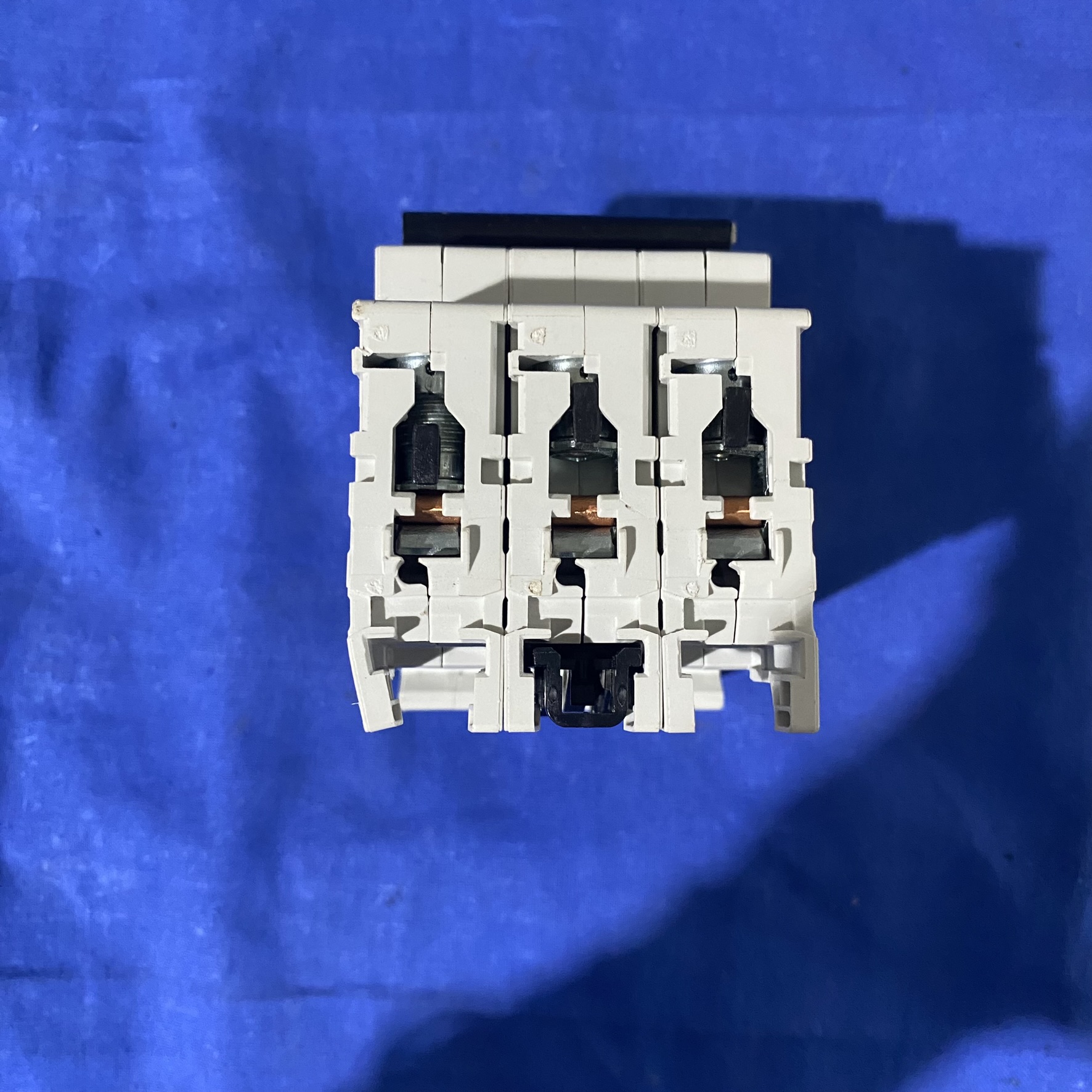

• 端子设计：

• 螺钉式端子：支持 0.75-25mm² 导线连接，部分型号兼容母线排（如 10mm²）。

• 指触防护：端子带绝缘盖，符合安全操作要求。

• 机械寿命：高达 20,000 次操作循环，确保长期可靠性。

• 测试与认证：

• ABB S203 通过了 IEC 60947-2 规定的型式试验，包括介电强度测试（2kV/1min）、温升试验和短路耐受试验。

• 部分型号（如 S203P-B6）还通过了 UL 1077 和 CSA 22.2 认证，证明其在北美市场的合规性。
