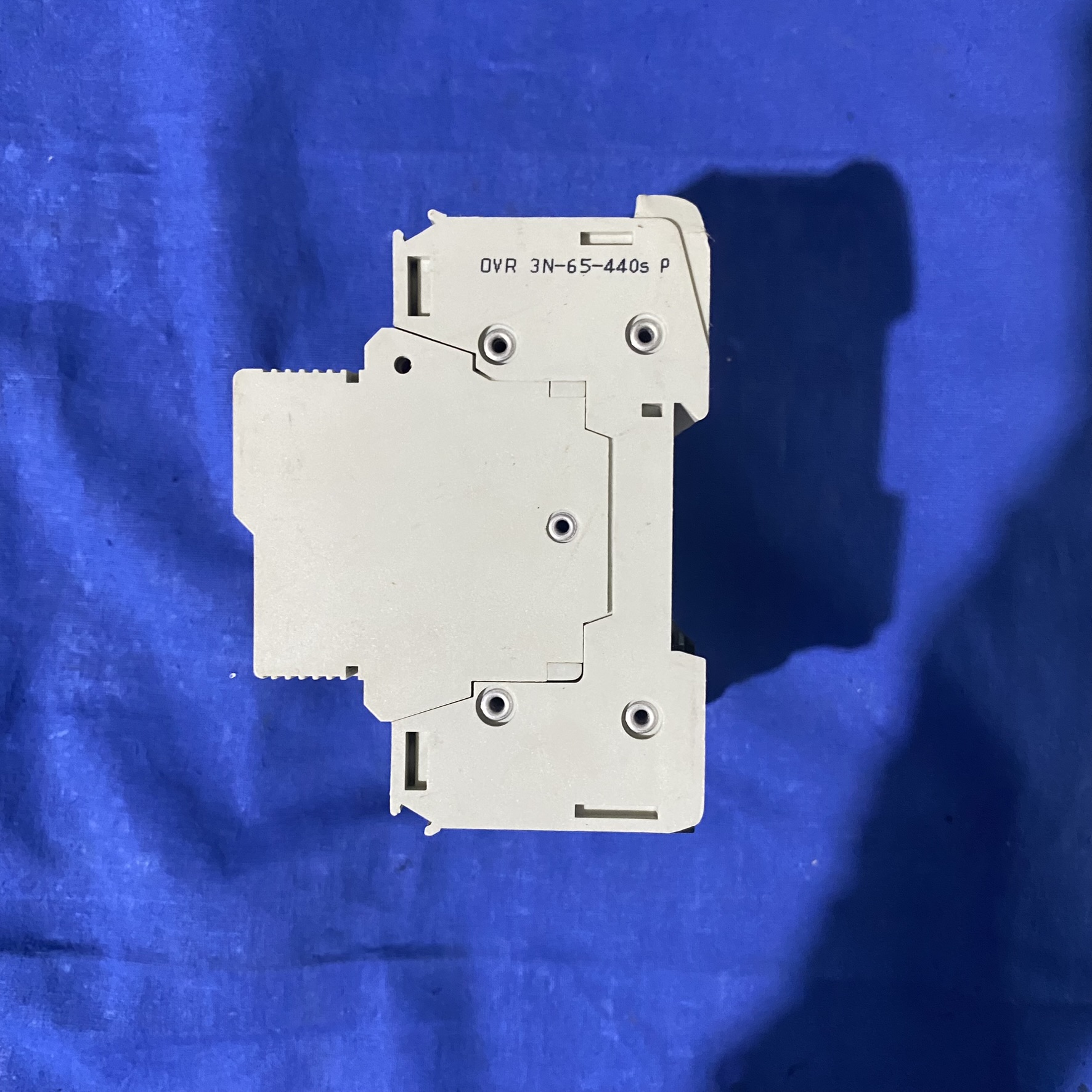

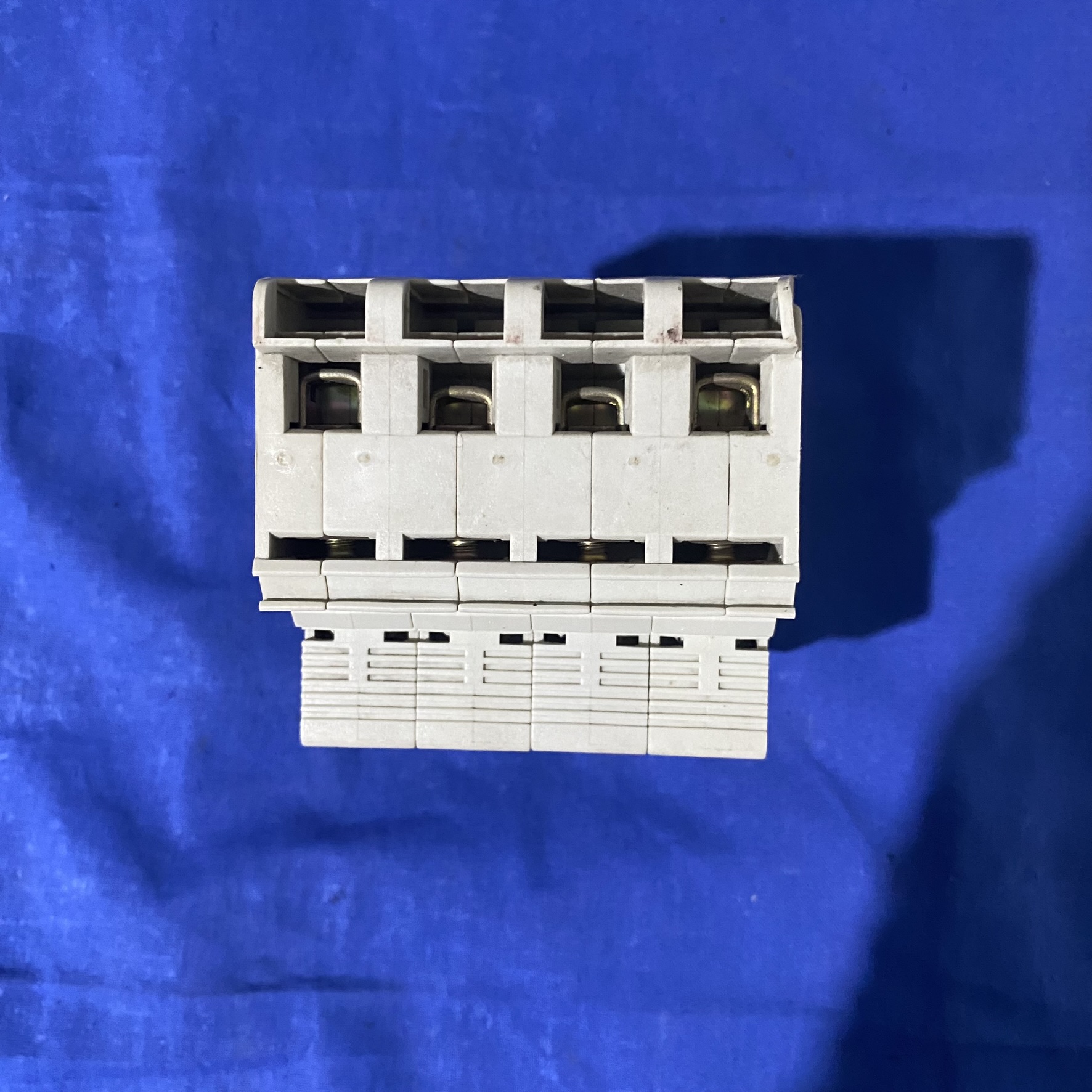

ABB 3N-65-440s 电涌保护器

一、产品定位与核心功能

1. 类型与用途
   属于 T2 级（8/20μs 波形）限压型电涌保护器，适用于 TT、TN-S、TN-C-S 等接地系统，可安装于配电箱进线端或设备前端，提供共模 / 差模双重保护。
2. 核心参数

• 最大持续工作电压（Uc）：440V AC，适应中国电网标准。

• 最大放电电流（Imax）：65kA（8/20μs 波形），标称放电电流（In）为 32.5kA，可承受多次雷击冲击。

• 极数：3 极（3N），含中性线保护，适用于三相四线制系统。

• 安全设计：内置热脱扣技术（QS），当模块老化或过载时自动断开，避免起火风险；带安全储备保护（s），失效后仍能维持基本保护功能。

• 符合标准：IEC 61643-1、GB/T 18802.1，通过 UL 认证（可选）。

3. 应用场景

• 工业领域：工厂配电系统、自动化设备、电机控制中心（MCC）。

• 建筑领域：高层建筑配电箱、消防设备、电梯机房。

• 特殊环境：户外照明、风机、潮湿或高电磁干扰区域。

二、型号解析与扩展功能

1. 型号构成

• 3N：3 极 + 中性线保护（L1-L2-L3-N）。

• 65：最大放电电流 65kA。

• 440s：Uc=440V，带安全储备保护（s）。

• 可选后缀：如 “P” 表示插拔式结构（便于更换模块），“TS” 表示带远程报警触点。

2. 扩展功能

• 状态指示：正常时窗口为白色，失效时变为红色，支持本地或远程监控。

• 安装灵活性：支持导轨安装或固定式安装，体积紧凑（深度 60mm），节省配电柜空间。

一、电力系统与配电网络

1. 变电站与输配电线路
   在 10kV/35kV 变电站的低压侧配电柜中，作为第一级防护，抑制雷击过电压和断路器操作产生的暂态过电压。例如，在 TN-S 系统中，通过 3 极 + 中性线保护设计（3N），可同时防护相线与中性线间的差模浪涌及相线对地的共模浪涌。

2. 分布式能源接入
   在光伏、风电等新能源并网场景中，安装于逆变器交流侧配电柜，防护电网波动（如频率突变、电压跌落）引发的操作过电压。其热脱扣技术（QS）可避免因长期过载导致的模块过热起火风险。

二、工业自动化与智能制造

1. 工厂配电与生产线保护

• 电机控制中心（MCC）：在变频器进线端安装，抑制电机启停时产生的高频浪涌（如 IGBT 开关引起的 dv/dt 过电压），保护 PLC、传感器等精密设备。

• 机器人工作站：某汽车工厂案例显示，安装后设备故障率降低 70% 以上，有效延长伺服电机和驱动器寿命。

2. 石油化工与冶金
   在易燃易爆环境中，配合防爆配电箱使用，其 IP20 防护等级（可选更高防护）满足粉尘和液体飞溅环境要求，同时通过 UL 认证确保本质安全。

三、建筑与基础设施

1. 高层住宅与商业建筑

• 多级防护体系：总配电柜使用 3N-65-440s 作为一级保护，楼层配电箱采用 OVR3N-40-275s 作为二级，终端配电箱用 OVR1N-15-275s 作为三级，形成 “泄流 - 限压 - 精细保护” 的完整架构。

• 电梯与消防系统：在电梯机房配电箱安装，防止雷电通过电梯导轨引入控制系统；消防水泵控制柜的电源侧防护可确保火灾时设备可靠运行。

2. 交通枢纽与市政工程

• 地铁与机场：在地铁信号电源屏、机场助航灯光系统中，作为电源侧保护，配合 RS485 信号防雷器实现电源 - 信号一体化防护。例如，某机场项目中，SPD 部署后雷雨季节设备故障率降低 85%。

• 隧道与桥梁：在隧道照明配电箱安装，防护潮湿环境下的工频暂态过电压；桥梁监控系统的电源和通信线路通过组合式 SPD 实现双向保护。

四、医疗与精密电子设备

1. 医院配电系统
   在 ICU、手术室等关键区域的 UPS 前端安装，防护电网谐波和瞬时断电冲击。例如，某医院通过在 UPS 输入端部署 3N-65-440s，配合压敏电阻并联设计，将医疗设备误动作率降低 90%。

2. 精密仪器保护
   在 MRI、CT 等大型医疗设备的配电柜中，其低残压特性（<1.5kV）可保护设备内部的高频电路和模数转换模块，避免图像失真和数据丢失。

3.

五、新能源与绿色能源

1. 光伏与储能系统

• 逆变器交流侧防护：在光伏逆变器交流输出端安装，抑制并网时的相位突变过电压，其 65kA 放电能力可应对多次雷击冲击。

• 储能电池组保护：在储能变流器（PCS）的交流输入侧部署，防止电池充放电过程中的浪涌反灌，配合直流 SPD 实现交直流双路防护。

2. 电动汽车充电桩
   在直流快充桩的 AC/DC 变换器前端安装，防护电网波动和充电枪插拔产生的浪涌。某充电站案例显示，SPD 安装后充电模块故障率下降 60%。

六、特殊环境与极端条件

1. 户外与恶劣环境

• 风电与矿业：在风机塔筒内的变流器配电柜中，耐受 - 40℃~85℃宽温范围，其热稳定性设计避免高海拔地区因空气稀薄导致的散热不良问题。

• 沿海与化工区：通过特殊涂层处理（可选），抵抗盐雾和腐蚀性气体侵蚀，确保 10 年以上的使用寿命。

2. 数据中心与通信基站

• IT 设备防护：在 UPS 输出配电柜中，作为 IT 负载的最后一级防护，其低电感设计（<10nH）可抑制高频噪声，保障服务器和存储设备的信号完整性。

• 基站电源系统：在 5G 基站的开关电源前端安装，配合天馈防雷器实现射频 - 电源协同防护，降低基站退服率。

七、关键技术适配性

1. 电网兼容性

• 电压波动适应：Uc=440V 覆盖中国 380V 系统 ±15% 的电压偏差，尤其适合老旧电网改造项目。

• 接地系统兼容：支持 TT、TN-S、TN-C-S 等多种接地制式，通过星型或三角型接法灵活适配不同系统需求。

2. 智能运维与扩展

• 远程监控：可通过 ABB Ability™平台接入智能电网管理系统，实时监测剩余寿命和故障状态，实现预防性维护。

• 升级灵活性：若需更高防护，可叠加 OVR T1-T2 组合式 SPD（10/350μs+8/20μs 双模式），满足直击雷防护需求。
