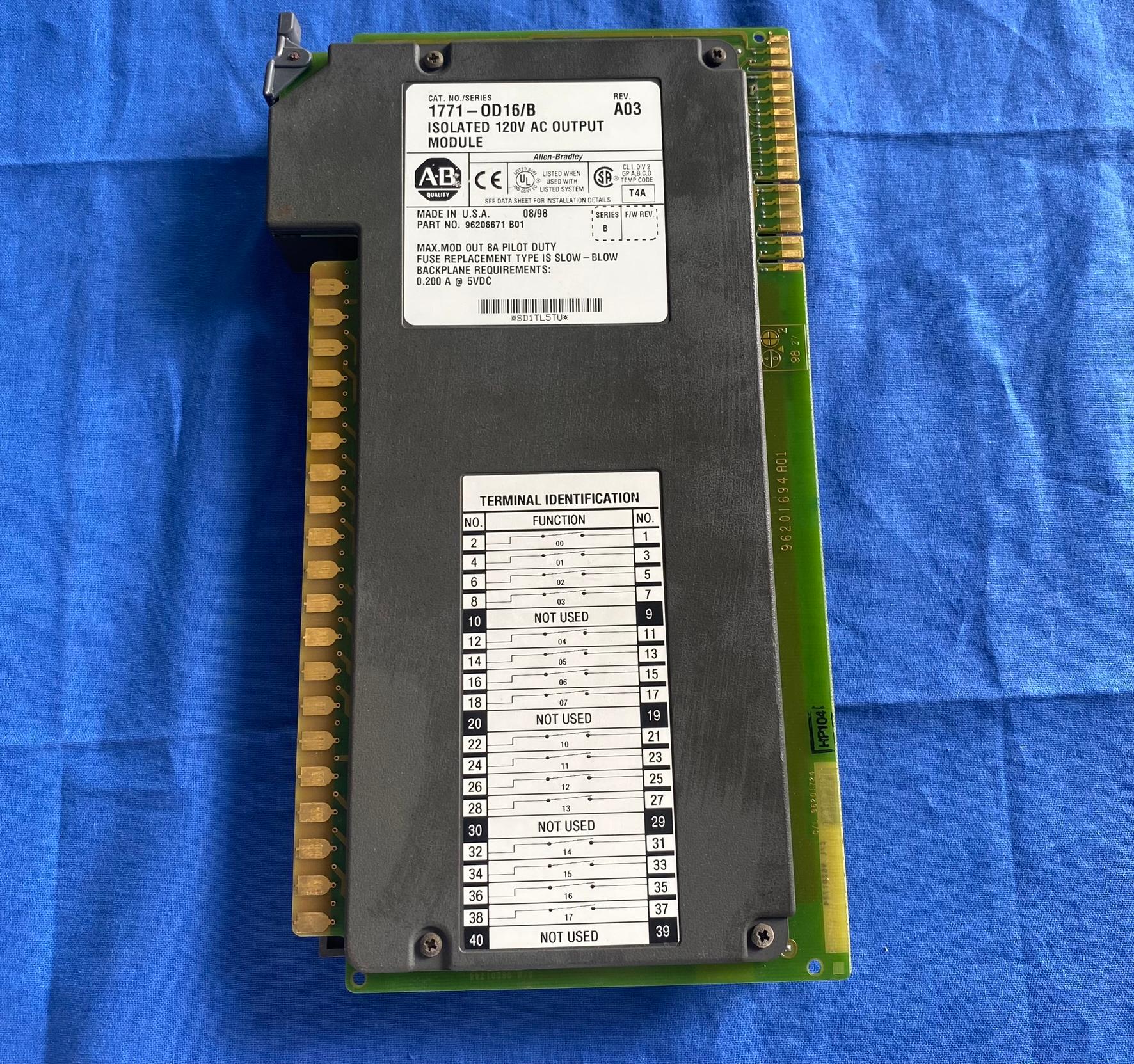

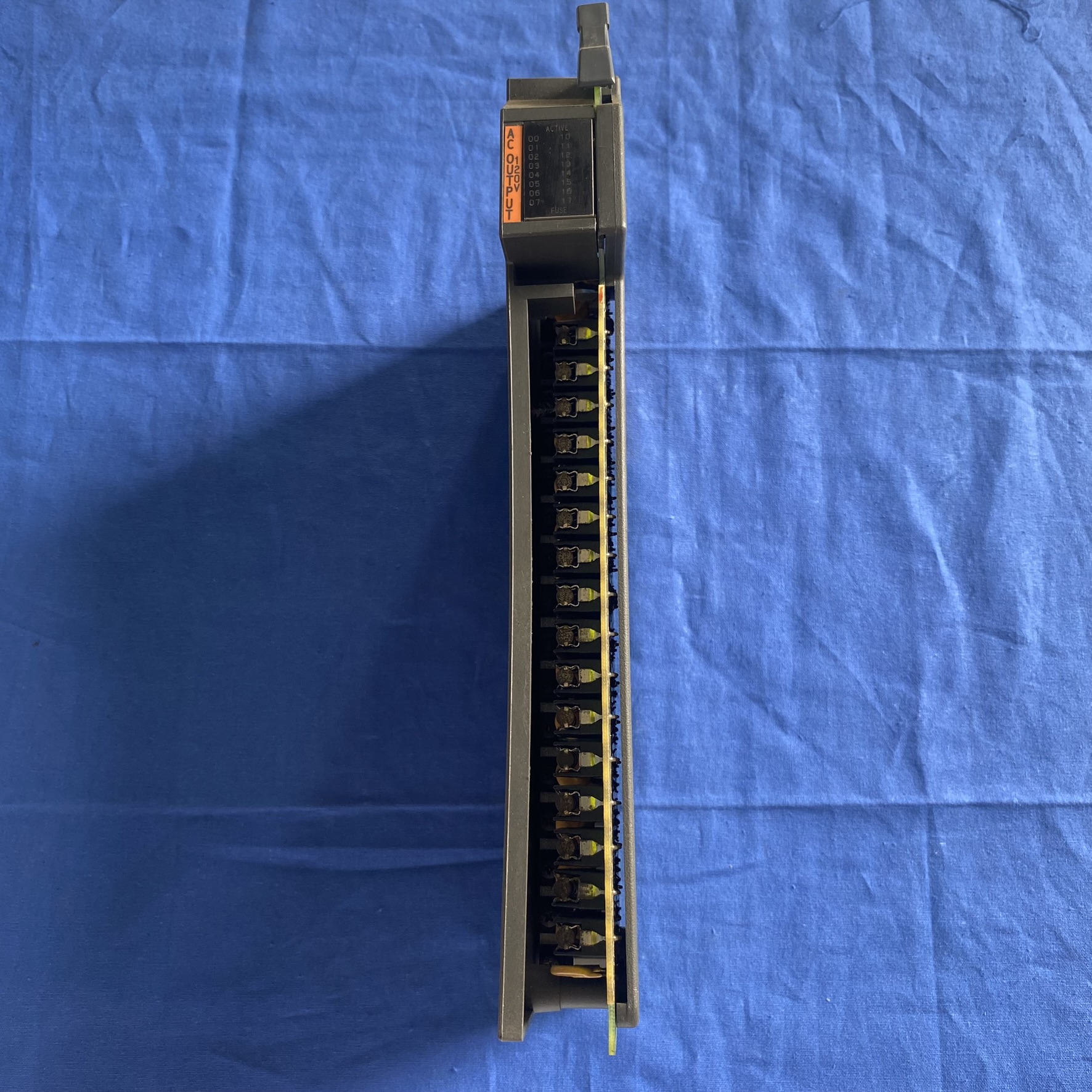

AB罗克韦尔1771-OD16 B 数字量输出模块

一、核心技术参数

1. 电气规格

• 工作电压：74-138V AC（47-63Hz），兼容宽范围交流输入。

• 电流负载：每通道最大连续电流 2A，支持 20A 浪涌电流（100ms，每 2 秒重复一次），模块总电流不超过 8A。

• 输出类型：固态三端双向可控硅（Triac），零电压开启技术（典型值 15V AC），可降低电磁干扰。

• 漏电流：关断状态下最大 3mA（138V AC 时），典型值 1.5mA（120V AC 时）。

2. 信号特性

• 导通压降：负载电流 > 70mA 时≤1.5V RMS，负载电流 < 70mA 时≤5.7V RMS。

• 最小负载电流：5mA，确保低功耗设备可靠驱动。

• 隔离等级：符合 UL 508 和 CSA C22.2 No.142 标准，隔离电压满足工业环境需求。

3. 物理特性

• 尺寸与安装：适配 1771-A1B 至 A4B 或更高版本的 I/O 机箱，背板电流 200mA。

• 接线方式：需搭配 1771-WN 系列接线臂，支持 14AWG 线缆，最大电缆长度 304.8 米。

二、兼容与应用

1. 系统兼容性

• PLC 平台：专为 PLC-5 系列设计，可直接接入 SLC 500 系统（需通过适配器），但不兼容 ControlLogix 等新一代平台。

• 扩展能力：支持远程 I/O 架构，需搭配 1771-AS/AR 系列适配器（Series B 或更高版本）。

2. 典型应用场景

• 电机控制：可直接驱动 Allen-Bradley Size 5 电机启动器，支持 16 个 Size 3 或 7 个 Size 5 启动器并行控制。

• 工业设备：适用于电磁阀、接触器、指示灯等 AC 负载，尤其在石油、化工等强电环境中表现稳定。

• 特殊场景：需注意感性负载（如电机）需并联 RC 吸收电路，以抑制关断浪涌。

• 使用注意事项

• 环境要求

• 工作温度：0-60℃，存储温度：-40-85℃，湿度 5-95%（无冷凝）。

• 安装环境：需避免强电磁干扰，建议机柜内安装金属隔板以隔离动力线缆。

• 维护建议

• 指示灯诊断：模块面板 LED 显示通道状态，FAULT 灯亮时需检查输出回路或背板供电。

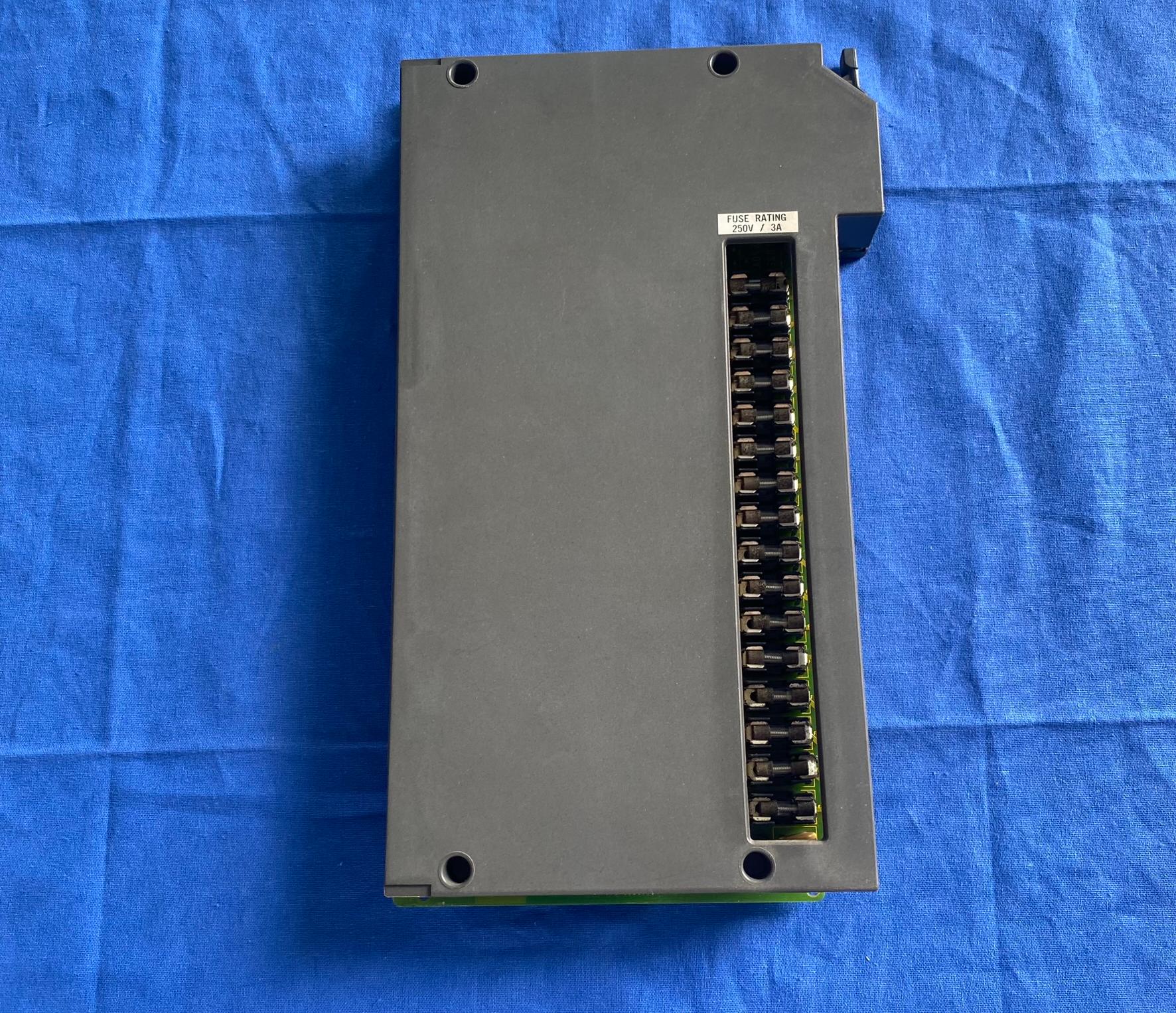

• 保险丝更换：内置快速熔断保险丝（10A，250V），更换时需断电操作并使用同规格备件。

• 一、工业设备控制

• 电机驱动与启停控制
  该模块可直接驱动 Allen-Bradley Size 5 电机启动器，支持 16 个 Size 3 或 7 个 Size 5 启动器并行控制。在机械加工、物料输送等场景中，可实现多台电机的同步启停或顺序控制，例如：

• 汽车制造：控制生产线传送带电机，确保工件按节拍输送至指定工位。

• 冶金行业：驱动高炉上料系统的卷扬电机，实现精准的物料提升与定位。

• 电磁阀与气动设备控制
  支持 2A 连续电流输出，可直接驱动各类 AC 电磁阀（如气动阀、液压阀），典型应用包括：

• 化工反应釜：通过控制进料 / 出料电磁阀，实现物料的精确配比与反应流程自动化。

• 包装机械：在食品饮料行业中，驱动灌装设备的气动阀门，实现高速、高精度的液体灌装。

• 指示灯与报警系统
  模块支持最小 5mA 负载电流，可驱动工业指示灯、蜂鸣器等低功耗设备，例如：

• 电力变电站：通过指示灯实时显示断路器状态，结合 FAULT 灯诊断功能快速定位故障回路。

•

• 二、过程自动化与能源管理

• 石油化工行业

• 泵与压缩机控制：在原油输送管道中，通过控制电机启动器调节泵的流量，适应不同压力需求。

• 安全联锁系统：在危险工艺段（如精馏塔），结合冗余设计实现紧急切断阀的快速响应，符合 ATEX 防爆环境要求。

• 电力与能源分配

• 变电站开关控制：驱动高压断路器的合闸 / 分闸线圈，支持远程监控与本地手动操作双模式。

• 可再生能源：在光伏逆变器中，控制冷却风扇的启停，确保设备在高温环境下稳定运行。

• 水处理系统

• 水泵集群控制：在污水处理厂中，通过多模块扩展实现数十台水泵的协同运行，优化能耗与处理效率。

• 阀门状态反馈：结合指示灯显示电动阀的开关位置，简化维护人员的巡检流程。

• 三、制造业与物流自动化

• 汽车生产线

• 焊接机器人控制：通过控制焊接电源的启停与电流调节，实现车身部件的精密焊接。

• 装配线防错：在零部件装配工位，驱动声光报警装置提示漏装或错装，提升产品良率。

• 仓储与物流

• AGV 导航系统：控制电磁导引传感器的电源，实现自动导引车的路径跟踪与避障。

• 分拣系统：在电商仓库中，驱动气动推杆将货物分拣至指定滑道，支持高速分拣需求。

• 包装与印刷

• 标签贴附设备：在食品包装线上，控制伺服电机驱动标签卷轴，实现精准的贴标位置控制。

• 印刷机张力调节：通过控制磁粉离合器的电流，动态调整印刷材料的张力，避免卷料褶皱。

• 四、楼宇与基础设施

• 智能建筑

• HVAC 系统：控制电动风阀的开度，结合温度传感器数据实现空调系统的节能运行。

• 电梯控制：驱动楼层显示灯与轿厢门电机，支持多台电梯的群控调度。

• 交通枢纽

• 机场行李处理：在行李分拣系统中，控制分流电机实现行李的自动化归类。

• 地铁屏蔽门控制：与 PLC-5 系统联动，确保屏蔽门与列车门的同步开关，提升乘客安全。

• 市政工程

• 路灯管理：通过定时或光感控制街道照明的开关，支持多回路分组控制以降低维护成本。

• 消防系统：在商业综合体中，控制防火卷帘门的升降，满足紧急疏散时的分区隔离要求。

• 五、特殊环境与定制化场景

• 恶劣工业环境

• 冶金高温区域：模块工作温度范围达 0-60℃，可在高炉、热轧线等高温环境中稳定运行。

• 矿山机械：在粉尘环境中，通过金属隔板隔离动力线缆，降低电磁干扰对信号传输的影响。

• 实验设备与科研

• 半导体制造：在洁净室中，控制真空阀门与气体流量控制器，支持晶圆加工工艺的精确控制。

• 实验室自动化：驱动离心机、培养箱等设备的电源开关，实现实验流程的远程监控与数据记录。

• 军事与航空航天

• 雷达系统：控制天线旋转电机的启停与角度调节，支持多目标跟踪与快速扫描模式。

• 舰载设备：在船舶电力系统中，通过冗余设计实现关键设备的高可用性控制。

•
