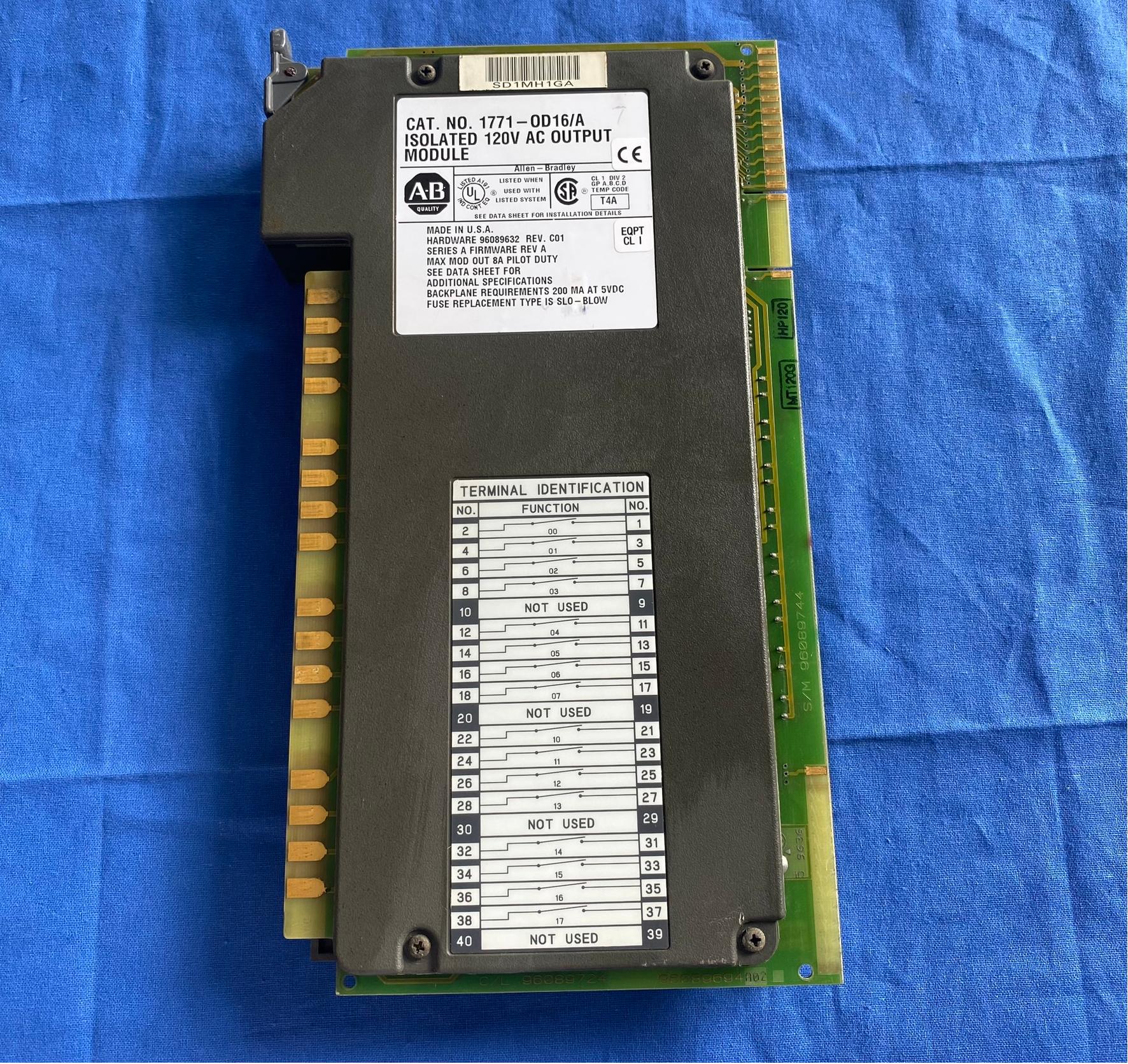

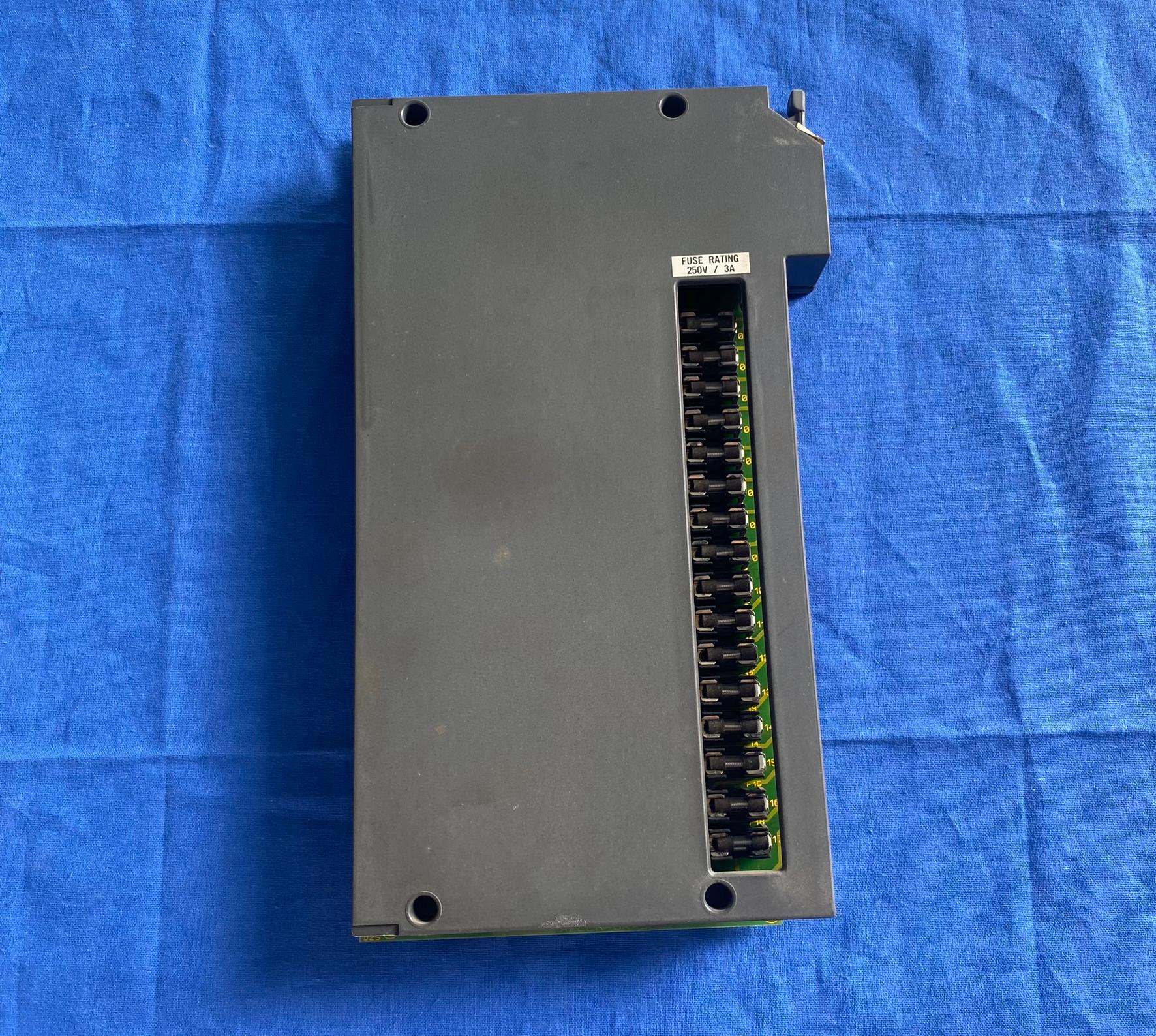

AB罗克韦尔1771-OD16 A 交流数字输出模块

一、核心参数与功能特性

1. 输出规格

• 通道数量：16 路离散输出，支持高密度部署。

• 电压范围：74-138V AC（47-63Hz），适配常见工业交流负载。

• 电流能力：每通道最大持续电流 2A，模块总电流不超过 8A；支持 20A 浪涌电流（100ms，每 2 秒可重复）。

• 信号延迟：典型值为 8.3ms（60Hz 时），适用于需要快速响应的场景。

2. 电气特性

• 隔离设计：符合 UL 508 和 CSA C22.2 标准，隔离电压达 1500V AC，确保抗干扰能力与安全性。

• 漏电流：关断状态下最大漏电流 3mA（138V AC 时），满足低功耗要求。

• 零电压触发：开启电压阈值≤25V AC，减少触点磨损并降低电磁干扰。

3. 兼容性

• PLC 系统：兼容 PLC-5 系列控制器及 1771 系列 I/O 机箱（如 1771-A1B 至 1771-A4B）。

• 通信协议：需搭配通信模块（如 1771-CP2）实现与上位机（HMI/SCADA）的数据交互。

二、应用场景与安装

1. 典型应用

• 驱动继电器、接触器、电磁阀等交流负载，适用于制造业设备控制、能源系统开关量输出及楼宇自动化。

• 支持安全联锁逻辑，可用于需要高可靠性的工业环境。

2. 安装与接线

• 机箱要求：需安装在 1771 系列 I/O 机箱中，避免使用 1771-A4 机箱。

• 接线方式：使用 1771-WD 或 1771-WHF 现场接线臂，支持 14-22 AWG 线缆，扭矩要求 7-9 英寸磅（约 0.8-1.0N・m）。

• 指示灯：模块前端配备状态指示灯，实时显示各通道输出状态。

一、制造业自动化

1. 生产线设备控制

• 功能实现：通过 16 路交流输出通道驱动继电器、接触器等执行器，控制传送带启停、机械臂关节动作及机床主轴切换。例如，在汽车装配线中，该模块可联动 PLC-5 系统实现车门焊接机器人的精准定位与焊接时序控制。

• 技术优势：零电压触发技术（开启阈值≤25V AC）可减少电磁干扰，避免高频噪声对精密加工设备的影响。

2. 包装与物料搬运

• 典型场景：在食品饮料行业，控制包装机的封口电磁阀、贴标机的气动阀；在仓储物流中，驱动 AGV（自动导引车）的电机转向与升降机构。

• 可靠性设计：模块支持 20A 浪涌电流（100ms），可应对搬运设备启动时的瞬时高负载需求。

二、能源与电力系统

1. 电力分配与监控

• 应用实例：在变电站中，控制断路器的分合闸操作，实现故障线路的快速隔离；在分布式能源系统中，联动光伏逆变器的并网接触器，优化电能分配。

• 安全特性：1500V AC 隔离电压及 UL 508 认证，确保在高压环境下的电气隔离与人员安全。

2. 可再生能源控制

• 技术整合：与 SCADA 系统结合，控制风力发电机的变桨电机和储能系统的继电器组，实现最大功率追踪（MPPT）与电池充放电管理。

• 环境适应性：-40°C 至 85°C 的宽温存储能力，可适应极端气候条件下的户外设备部署。



三、楼宇与基础设施

1. 智能建筑管理

• HVAC 系统控制：在商业综合体中，驱动空调机组的电动调节阀、新风机的接触器，实现温湿度闭环控制。例如，卡塔尔 Ali Bin Hamad Al Attiya 体育场通过类似模块实现溜冰场模式与常规模式的一键切换，联动冷热水系统调整冰层温度。

• 节能优化：通过时序控制公共区域照明的继电器，结合光照传感器实现 “人来灯亮、人走灯灭” 的智能节能策略。

2. 安防与消防联动

• 应急响应：在火灾报警系统中，触发排烟风机的接触器与防火卷帘门的电机控制，确保紧急疏散通道畅通。

• 状态监测：模块前端的 LED 指示灯实时显示各通道输出状态，便于快速定位故障节点。

四、过程控制与工业环境

1. 化工与制药生产

• 反应釜控制：在精细化工中，驱动反应釜的搅拌电机接触器、进料阀的电磁阀，实现温度、压力的联锁控制。例如，通过 PLC-5 系统与 1771-OD16 A 的配合，可精确控制聚合反应的加料时序与搅拌速率。

• 洁净室管理：在制药车间，控制洁净室的风淋室风机接触器与压差传感器联动，确保生产环境符合 GMP 标准。

2. 水处理与环保设备

• 污水处理：驱动水泵的接触器、曝气机的电机控制，实现格栅除污、生化反应池的曝气调节。例如，在城市污水处理厂中，模块可根据水质传感器信号动态调整设备运行频率。

• 节水灌溉：在农业灌溉系统中，控制电磁阀组实现分区灌溉，结合土壤湿度传感器优化水资源利用。

五、交通运输与特种领域

1. 工业车辆与物流

• 港口机械控制：在集装箱码头，驱动龙门吊的电机接触器与制动器电磁阀，实现货物吊装的精准定位。模块的高电流能力（每通道 2A）可满足大型设备的驱动需求。

• 轨道交通辅助系统：在地铁车辆段，控制检修地沟的升降平台电机，提升维护效率。

2. 军事与航空航天

• 地面保障设备：在机场跑道除冰车中，控制加热装置的继电器与液压泵电机，确保快速清除积雪。模块的宽温工作范围（0°C 至 60°C）可适应复杂环境。

六、系统兼容性与升级路径

1. 老旧系统改造

• 无缝替代：作为 PLC-5 系统的经典模块，1771-OD16 A 可直接替换同系列的 1771-OAD（12-120V AC 输出）或 1771-OBD（10-60V DC 输出），保护已有投资。

• 现代化升级：若需更高性能，可迁移至 ControlLogix 平台，通过 1756-OB16 模块实现 EtherNet/IP 通信与模块化扩展，支持工业物联网（IIoT）数据采集。

2. 跨品牌协同

• 混合控制系统：通过通信模块（如 1771-CP2）实现与第三方 PLC 或 SCADA 系统的数据交互，例如在石油平台中与西门子 S7-300 PLC 协同控制油气分离设备。

七、关键应用优势总结

1. 高可靠性设计：

• 符合 UL 508 和 CSA 标准的电气隔离、抗冲击振动特性，适用于高温、粉尘等恶劣工业环境。

2. 灵活适配性：

• 74-138V AC 宽电压输入范围，可兼容全球主流工业电源标准；支持 14-22 AWG 线缆，适应不同现场布线需求。

3. 维护便捷性：

• 模块化设计支持热插拔更换，结合罗克韦尔官网提供的《1771 Digital I/O Modules Installation Manual》，可快速完成故障模块替换。
