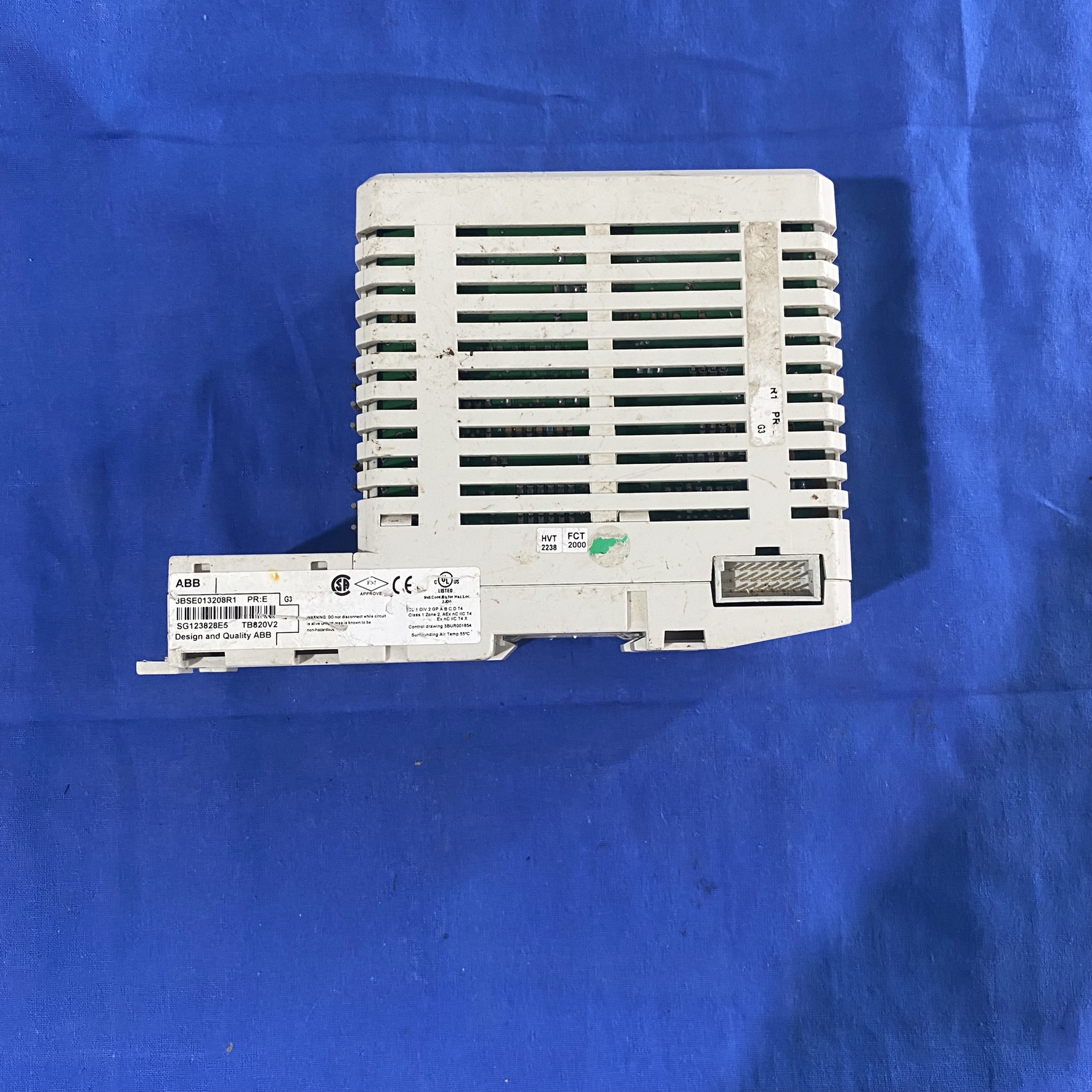

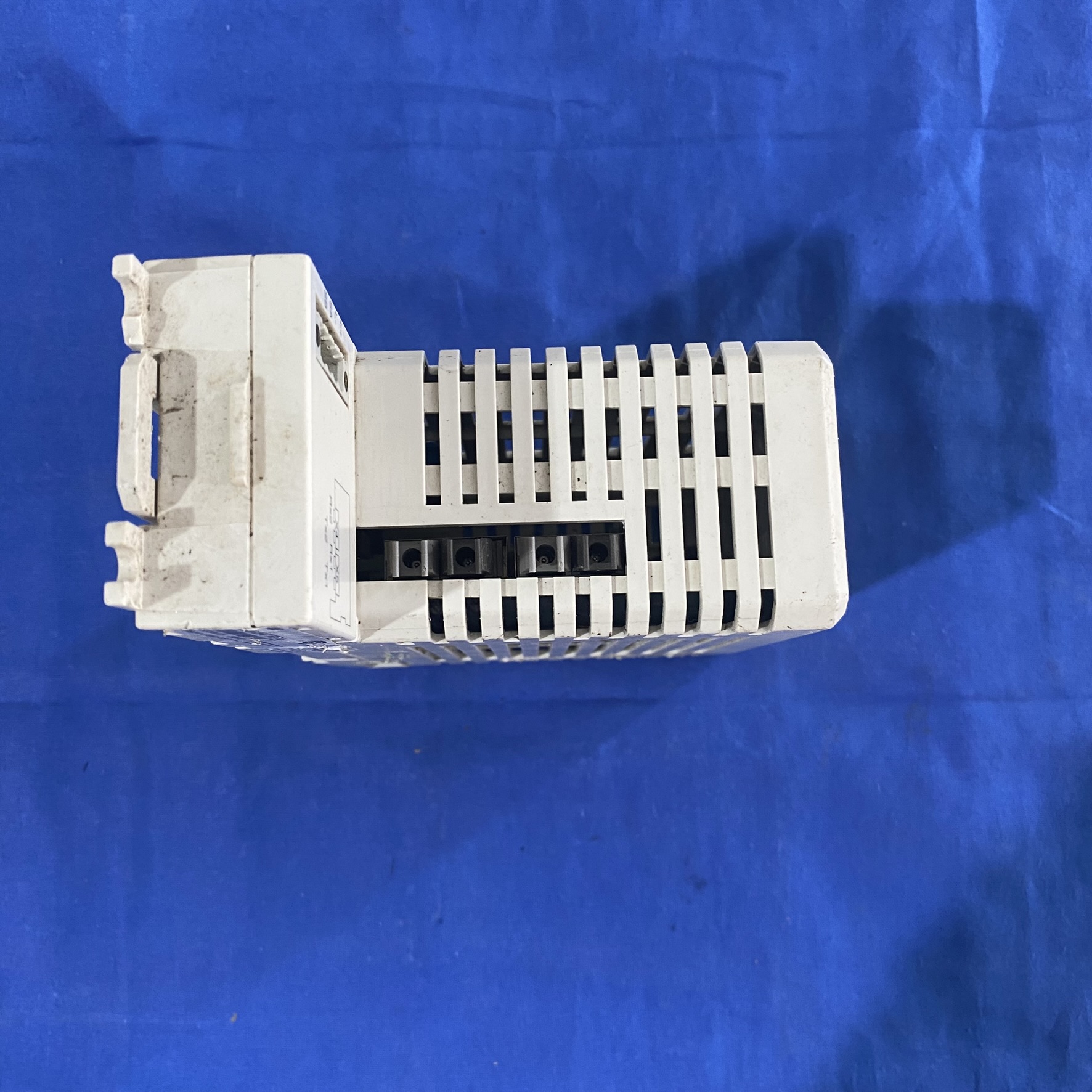

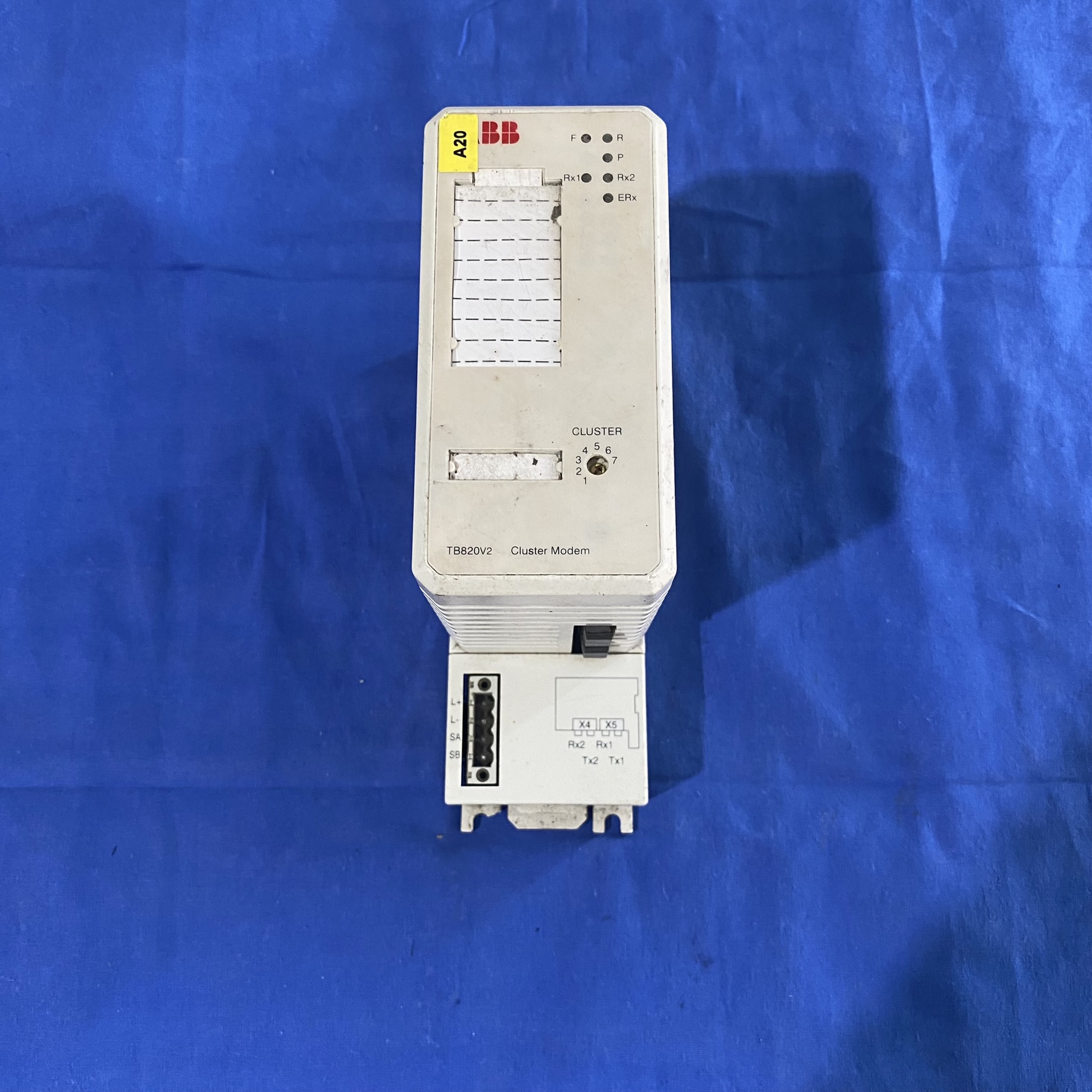

ABB TB820V2 3BSE013208R1总线光纤调制解调器

一、技术特性与功能

1. 通信架构
   作为 S800 I/O 系统的核心组件，TB820V2 支持 电气模块总线 和 光纤模块总线 两种通信方式：

• 电气接口：最多可连接 12 个 I/O 模块，适用于本地集中式控制。

• 光纤接口：通过 2 个光纤端口扩展 7 个集群，每个集群光纤长度可达 1000 米，满足大型工业现场的分布式部署需求。
  两种接口逻辑上为同一总线，支持塑料光纤、HCS 光纤与玻璃光纤的转换，提升系统兼容性。

2. 核心参数

• 工作电压：5-24V DC，适应多种工业电源环境。

• 输出频率：50kHz，确保高速数据传输。

• 环境适应性：工作温度范围为 0°C 至 +55°C（部分认证为 +5°C 至 +55°C），符合 EN 61010-1/UL 61010-1 电气安全。

• 防护等级：IP20，适用于控制柜内安装。

3. 监控与供电

• 实时监测模块总线状态和电源健康度，提供隔离电源给 I/O 模块，增强系统稳定性。

• 旋转开关可设置集群编号（1-7），便于多集群系统的管理。

二、应用场景

1. 电力与能源：变电站自动化、发电厂 DCS 集成、智能电网设备监控。

2. 过程工业：石油天然气远程井口控制、化工分散式设备数据采集、钢铁冶金轧机控制。

3. 工厂自动化：汽车生产线远程控制、物流仓储自动输送系统、电子制造高精度设备监控。

4. 轨道交通：轨道信号控制、车站安防系统集成。

5. 水处理：污水处理厂泵站远程控制、自来水厂管网监测。

6. 一、核心参数

7. 型号：TB820V2

8. 产品编号：3BSE013208R1

9. 所属系统：ABB S800 I/O 分布式控制系统

10. 模块类型：模块总线光纤调制解调器（Cluster Modem）

11. 通信接口：

1. 电气接口：支持连接 12 个 I/O 模块（本地集中控制）。

2. 光纤接口：2 个光纤端口，支持扩展 7 个集群，光纤长度可达 1000 米（分布式部署）。

12. 物理规格：

1. 尺寸：122mm（深）×170mm（高）×58mm（宽）。

2. 重量：0.3-0.34kg。

13. 电源：5-24V DC，支持隔离供电给 I/O 模块。

14. 环境适应性：

1. 工作温度：0°C 至 +55°C（部分认证为 +5°C 至 +55°C）。

2. 防护等级：IP20（控制柜内安装）。

15. 认证：符合 EN 61010-1/UL 61010-1 电气安全标准，RoHS 合规。

16.

17. 二、功能特性

18. 通信架构：

1. 支持 电气模块总线 和 光纤模块总线 无缝切换，逻辑上为同一总线，兼容塑料光纤、HCS 光纤与玻璃光纤。

2. 旋转开关可设置集群编号（1-7），便于多集群系统管理。

19. 数据传输：

1. 输出频率 50kHz，确保高速数据传输。

2. 实时监控总线状态和电源健康度，提供故障诊断信号。

20. 扩展能力：

1. 光纤接口支持长距离传输（1000 米），适用于大型工业现场分布式部署。

2. 可通过行业标准现场总线（如 Profibus）与上级控制器通信。
