一、核心功能与技术特性

1. 模块化硬件平台

• 分离式底座设计：

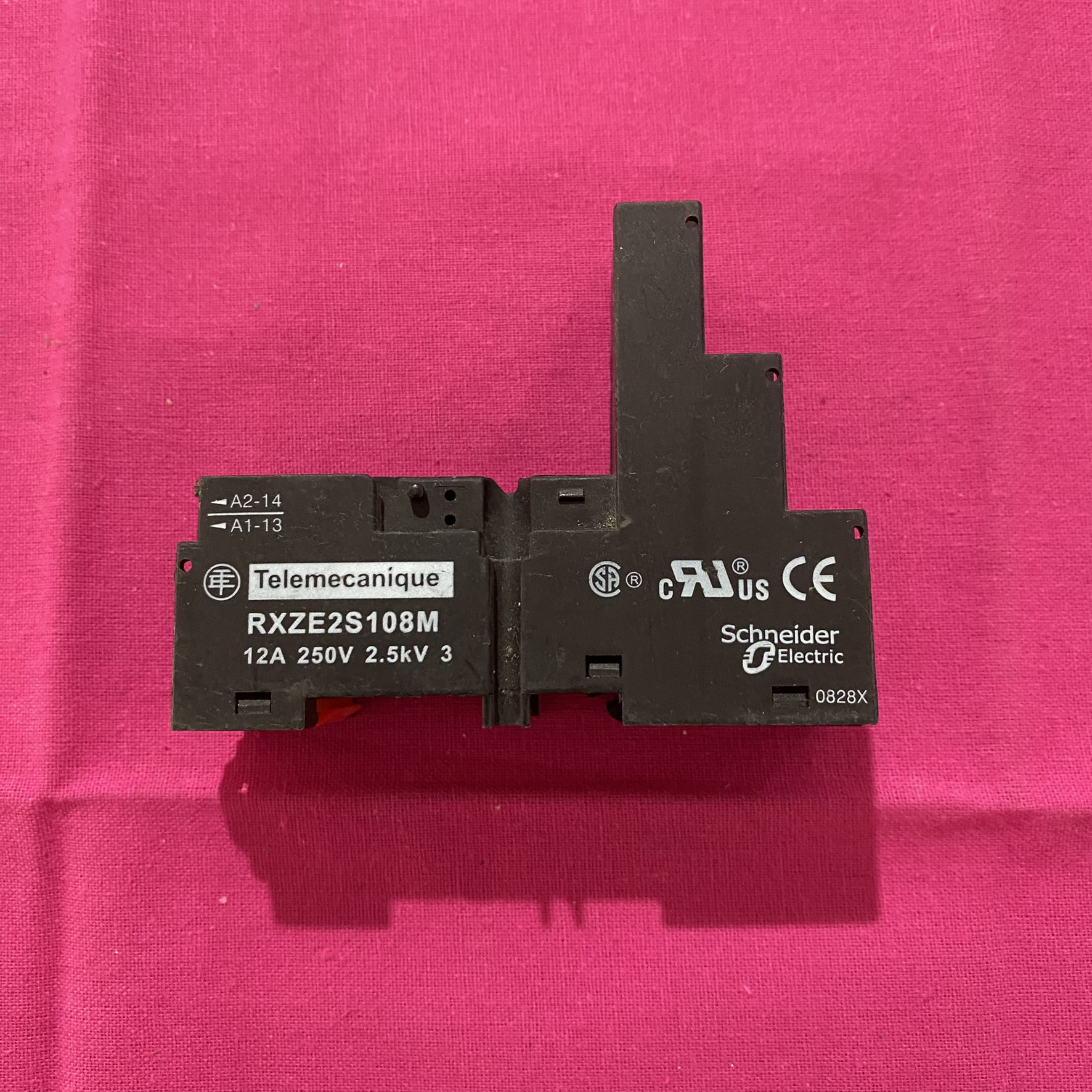

  支持RXM2 系列继电器（如 RXM2AB2BD）的插拔式安装，实现触点扩展与信号隔离。底座采用压线框连接（无需螺丝刀），接线效率提升 65%。

• 额定电流：12A（AC-1/DC-1 负载），适配高功率负载（如电磁阀、接触器线圈）。

• 触点材料：银镍合金（AgNi），抗电弧能力强，电气寿命≥10 万次（电阻负载）。

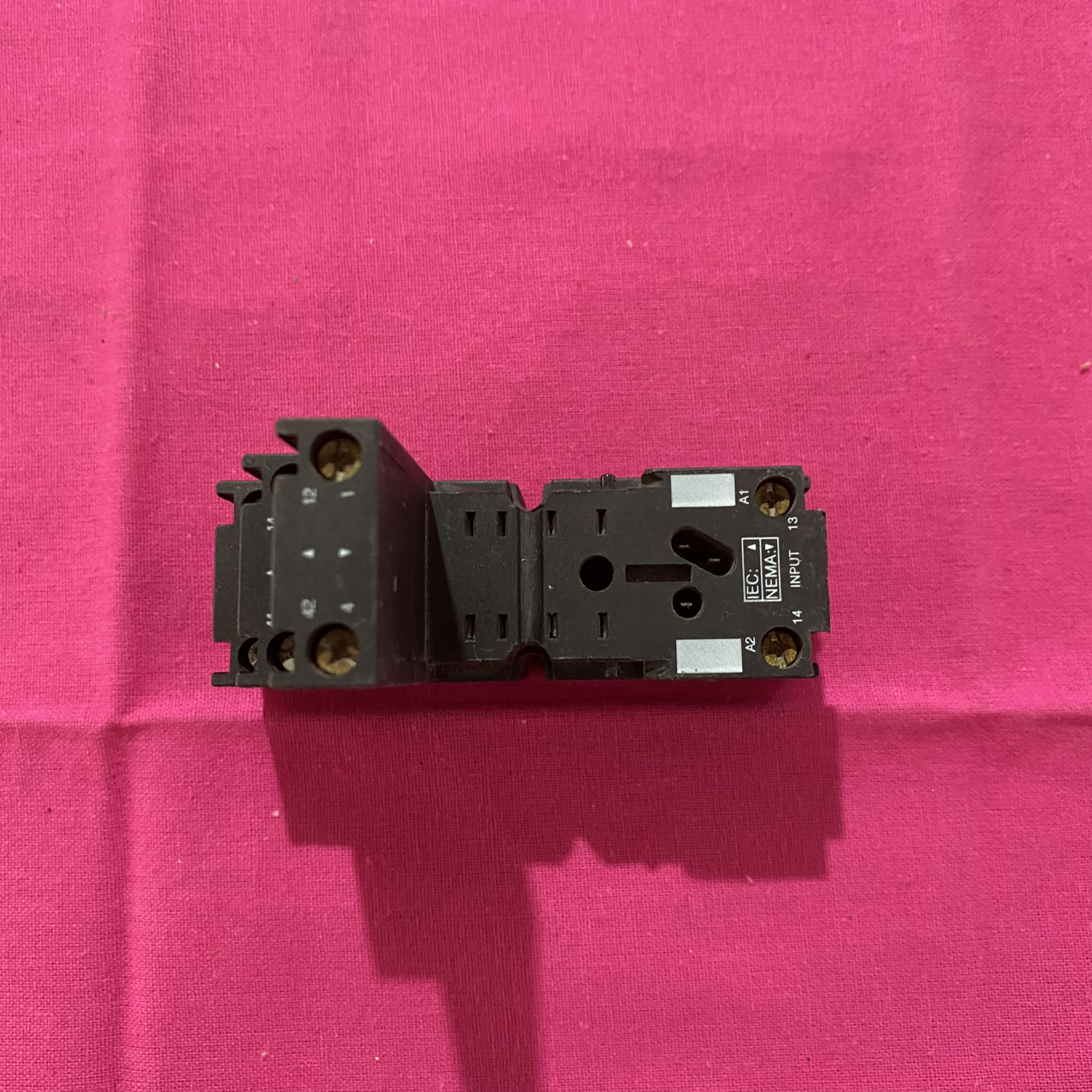

• 端子布局：8 个独立接线端子（4 进 4 出），支持2.5mm² 导线，紧固扭矩≤1N・m（M3 螺钉），确保工业环境下的可靠连接。

• 触点特性：

• 电气兼容性：

• 电压范围：支持24V DC 至 230V AC线圈电压，兼容多种控制信号（如 PLC 输出、按钮开关）。

• 浪涌保护：可搭配RXM041FU7 RC 电路模块（需单独购买），抑制线圈断电时的反向电动势，保护控制电路。

2. 环境适应性

• 认证与防护：

• 标准合规：符合IEC 61984、EN 61810-1标准，通过CE、UL、CSA认证，适用于全球工业场景。

• 防护等级：IP20（机柜内安装），耐受污染等级 3，适用于多尘环境。

• 温度范围：-40°C~+55°C（长期运行），短时可耐受 + 70°C（需降额使用）。

• 机械设计：

• 导轨安装：兼容 35mm DIN 导轨，支持并排密集安装（宽度 21mm），节省控制柜空间。

• 抗震性能：带金属保护夹时可承受 5g 振动（10~55Hz），满足工业现场严苛要求。

3. 可靠性设计

• 自诊断与维护：

• 状态指示：底座集成LED 指示灯，实时显示继电器线圈通电状态（绿色 LED 亮表示线圈激活）。

• 故障隔离：分离式设计允许单独更换继电器模块，无需断电拆卸整个底座，维护时间缩短 50%。

二、典型应用场景

1. 工业自动化控制

• 电机控制：
  配合 RXM2AB2BD 继电器驱动接触器线圈，实现三相电机的启停控制。RXZE2S108M 的 12A 额定电流可直接控制≤3kW 电机（AC-3 负载）。

• 过程控制：
  在石油化工生产线中，作为 DCS 系统的输出扩展，将低电平信号转换为 24V DC/230V AC 驱动信号，控制调节阀或电磁阀。

2. 电力与能源管理

• 变电站保护：
  连接智能电表与断路器，通过 RXM 继电器实现过流保护信号的快速切换，响应时间≤20ms。

• 可再生能源：
  在光伏逆变器中，控制直流接触器的通断，实现 MPPT（最大功率点跟踪）与故障隔离。

3. 建筑与基础设施

• HVAC 系统：
  驱动电动风阀执行器，根据 BA 系统指令调节空调新风量，支持多组继电器并联实现冗余控制。

• 安防与消防：
  作为火灾报警系统的中间继电器，将探测器信号转换为 24V DC 输出，联动声光报警器与防火卷帘门。

•

三、选型与配置建议

1. 硬件匹配

• 继电器选型：

• 触点容量：根据负载类型选择继电器型号。例如，AC-1 负载（无感电阻）可选 RXM2AB2BD（12A）；AC-3 负载（电机）需降额至 6A 使用。

• 线圈电压：确保与控制信号匹配。例如，PLC 输出 24V DC 时，应选择 RXM2AB2BD（24V DC 线圈）。

• 附件扩展：

• RC 电路（如 RXM041FU7）：用于 230V AC 线圈，抑制浪涌电压（峰值≤600V）。

• 二极管模块（如 RXM040W）：用于 24V DC 线圈，防止反向电压损坏控制电路。

• 保护模块：

• 辅助触点：若需状态反馈，可搭配 RXM2LB 系列带辅助触点的继电器（如 RXM2LB2BD）。

2. 安装与布线

• 接线规范：

• 导线选择：推荐使用2.5mm² 多股铜导线，确保载流能力与机械强度。

• 接地要求：底座金属导轨需单点接地，降低电磁干扰（EMI）。

• 冗余设计：
  高危场景建议采用双继电器并联（如 2 个 RXM2AB2BD+2 个 RXZE2S108M），实现 N+1 冗余控制。

3. 故障排查

• 常见问题：

• 触点粘连：长期高负载运行可能导致触点熔焊，需定期检查触点状态，必要时更换继电器模块。

• LED 不亮：检查线圈供电是否正常（24V DC/230V AC），或底座与继电器是否接触不良。

四、获取准确信息的建议

1. 官方资源：

• 数据手册：访问施耐德电气官网（www.schneider-electric.com），搜索 “RXZE2S108M” 下载 PDF 文档，获取完整技术参数（如接线图、尺寸图）。

• 技术支持：拨打施耐德客服热线400-810-1315，提供模块序列号（如标签上的 “SN” 码），咨询定制化方案。

2. 行业平台与经销商：

• 电商平台：在 “工搜网”“1688” 搜索 “RXZE2S108M”，筛选授权经销商（如厦门智厉源贸易），查看产品详情页的 “参数” 标签。

• 样本申请：联系施耐德一级代理商（如上海自动化仪表有限公司），获取纸质样本与应用案例手册。

3. 技术社区：

• 中国工控网论坛：在 “工业控制” 板块提问，关联 “RXM 继电器 + RXZE 底座” 关键词，获取工程师实际应用经验（如抗干扰技巧）。

五、总结

• 高负载能力：12A 额定电流，适配电机、接触器等大功率设备。

• 快速维护：分离式设计支持热插拔，减少停机时间。

• 宽兼容性：兼容多种继电器型号与控制信号，适配全球主流工业标准。
