一、核心功能与技术特性

1. 模块化硬件平台

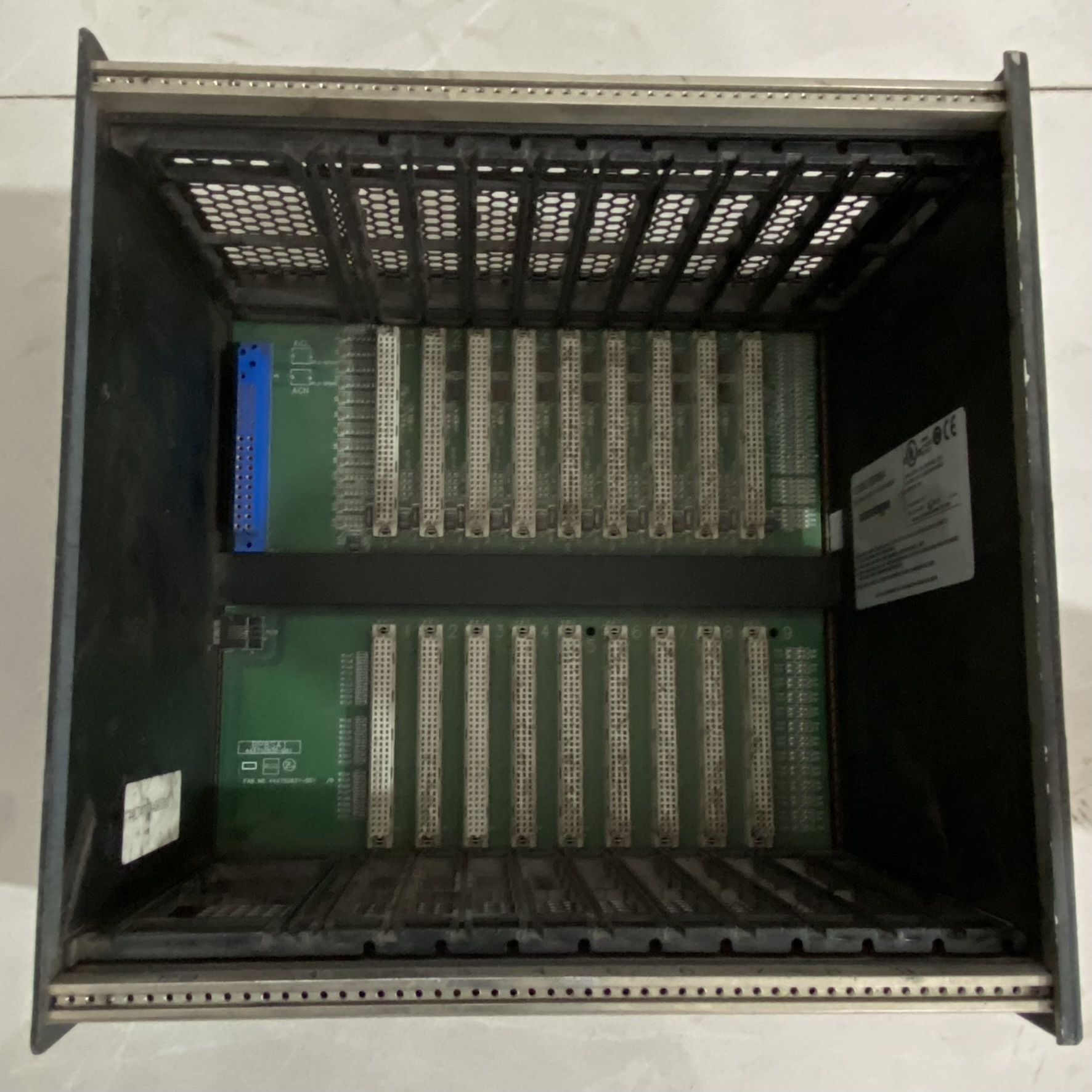

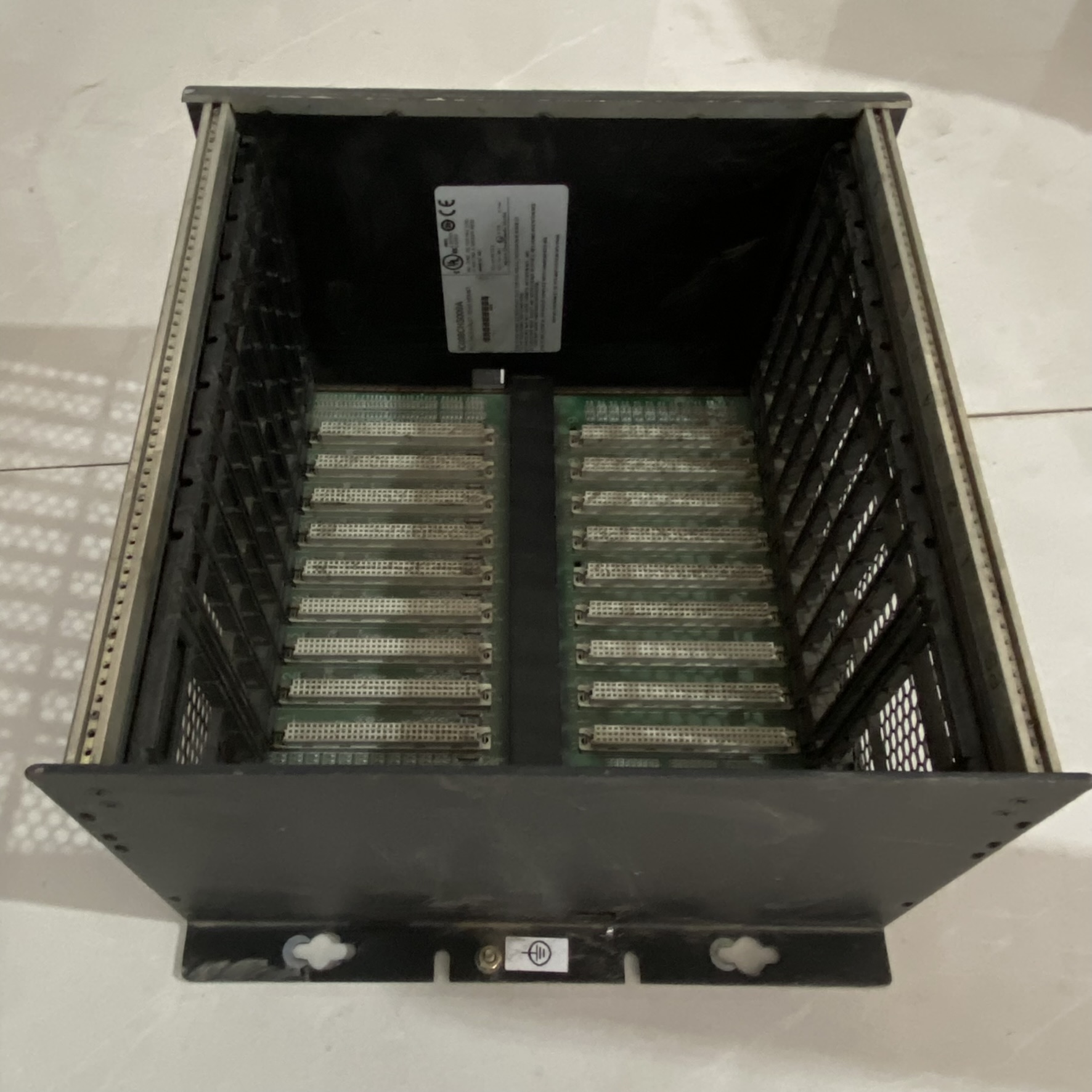

• 插槽架构：
  提供 9 个 I/O 插槽，其中插槽 1-8 为单宽插槽（20mm），支持标准 I/O 模块；插槽 9 为双宽插槽（40.6mm），可安装复杂功能模块（如冗余通信模块）。

• 插槽感应技术：自动识别插入模块类型，无需 DIP 开关或跳线配置地址，简化系统组态流程。

• 背板总线：支持VME64 标准协议，数据传输速率高达 64 位 / 周期，确保多模块间的实时数据交互。

• 电源兼容性：
  支持100W（20A@5V DC）和350W（60A@5V DC）两种电源模块（如 IC698PSA100、IC698PSA350），可根据负载需求灵活选择，满足高密度 I/O 配置的供电需求。

2. 通信扩展能力

• 模块级通信支持：
  需通过插入通信模块实现协议兼容，例如：

• IC698ETM001：双以太网端口（10/100Mbps），支持 Modbus TCP、SRTP 协议，可连接上位机或工业互联网平台。

• IC697BEM731：DeviceNet 主站模块，支持工业现场设备的分布式控制。

• IC697CMM731RR：冗余 Profibus DP 模块，适用于高可靠性场景。

• 系统集成：
  兼容 GE Proficy Machine Edition (ME) 编程软件，支持 IEC 61131-3 标准语言（如梯形图、功能块图），可实现与 PACSystems 控制器（如 IC698CRE030）的无缝协同。

3. 环境适应性

• 工作条件：

• 温度：0°C~60°C（长期运行），短时可耐受 - 25°C~+70°C（需风扇辅助散热）。

• 湿度：5%~95%（无凝露），符合 IEC 60068-2-30 标准。

• 防护等级：IP20（机架本体），需配合 IP54 或更高防护等级的机柜使用。

• 散热设计：
  当安装高功耗模块（如 IC698CPE020 CPU）时，需配置IC697ACC624（240V AC）或IC697ACC644（24V DC）风扇组件，确保系统在高温环境下稳定运行。

二、典型应用场景

1. 工业自动化控制

• 生产线监控：
  安装模拟量输入模块（如 IC695ALG112）采集传感器数据，配合数字量输出模块（如 IC694MDL940）控制电磁阀、电机等执行器，实现生产流程的闭环控制。

• 过程控制：
  在石油化工领域，通过冗余 CPU 模块（如 IC698CRE030）与 IC698CHS009A 机架构建容错系统，确保反应釜温度、压力等关键参数的实时监控与安全联锁。

2. 电力与能源管理

• 变电站自动化：
  连接智能电表（Modbus RTU 协议）和断路器控制模块，实现电网数据采集与远程跳闸控制，支持 IEC 61850 标准的无缝对接。

• 可再生能源：
  在光伏电站中，通过 IC698ETM001 模块将逆变器数据上传至 SCADA 系统，结合冗余电源模块保障离网环境下的持续运行。

3. 楼宇与基础设施

• 智能建筑管理：
  集成 BACnet 通信模块（如 IC697CMM711），连接 HVAC 系统、照明控制器和安防设备，实现能源优化与环境舒适度的统一管理。

• 交通枢纽控制：
  在地铁车站中，通过冗余 I/O 模块（如 IC694MDL646）监控电梯、闸机等设备状态，确保人流密集场景下的系统可靠性。

•

三、选型与配置建议

1. 硬件规划

• 负载计算：
  根据 I/O 模块功耗总和选择电源模块。例如，若安装 8 个 IC694MDL940（每模块 3.5W），总功耗为 28W，可选用 100W 电源以预留冗余。

• 散热评估：
  若机架内安装超过 5 个高功耗模块（如 CPU、运动控制卡），需强制配置风扇组件，避免温度超限导致性能下降。

2. 通信协议匹配

• 协议转换：
  若需连接第三方设备（如西门子 PLC），可通过IC697BEM731（DeviceNet）或IC697CMM731RR（Profibus DP）模块实现协议转换，确保跨品牌系统的兼容性。

• 网络拓扑：
  支持星型、环型等多种拓扑结构，建议采用双以太网模块（如 IC698ETM001）实现网络冗余，提升系统抗故障能力。

3. 冗余与容错设计

• 控制器冗余：
  搭配IC698CRE030冗余 CPU 模块，实现主备控制器的无缝切换（切换时间 < 20ms），适用于不允许停机的关键场景（如化工生产）。

• 电源冗余：
  采用双电源模块（如 IC698PSA100+IC698PSA350）并配置电源监控模块（如 IC697PSM711），确保单电源故障时系统仍能持续运行。

四、获取技术文档的建议

1. 官方资源：

• 访问 GE Digital 官网（www.ge.com/digital），在 “产品支持” 栏目搜索 “PACSystems RX7i”，下载 IC698CHS009A 的数据手册（Datasheet）和安装指南。

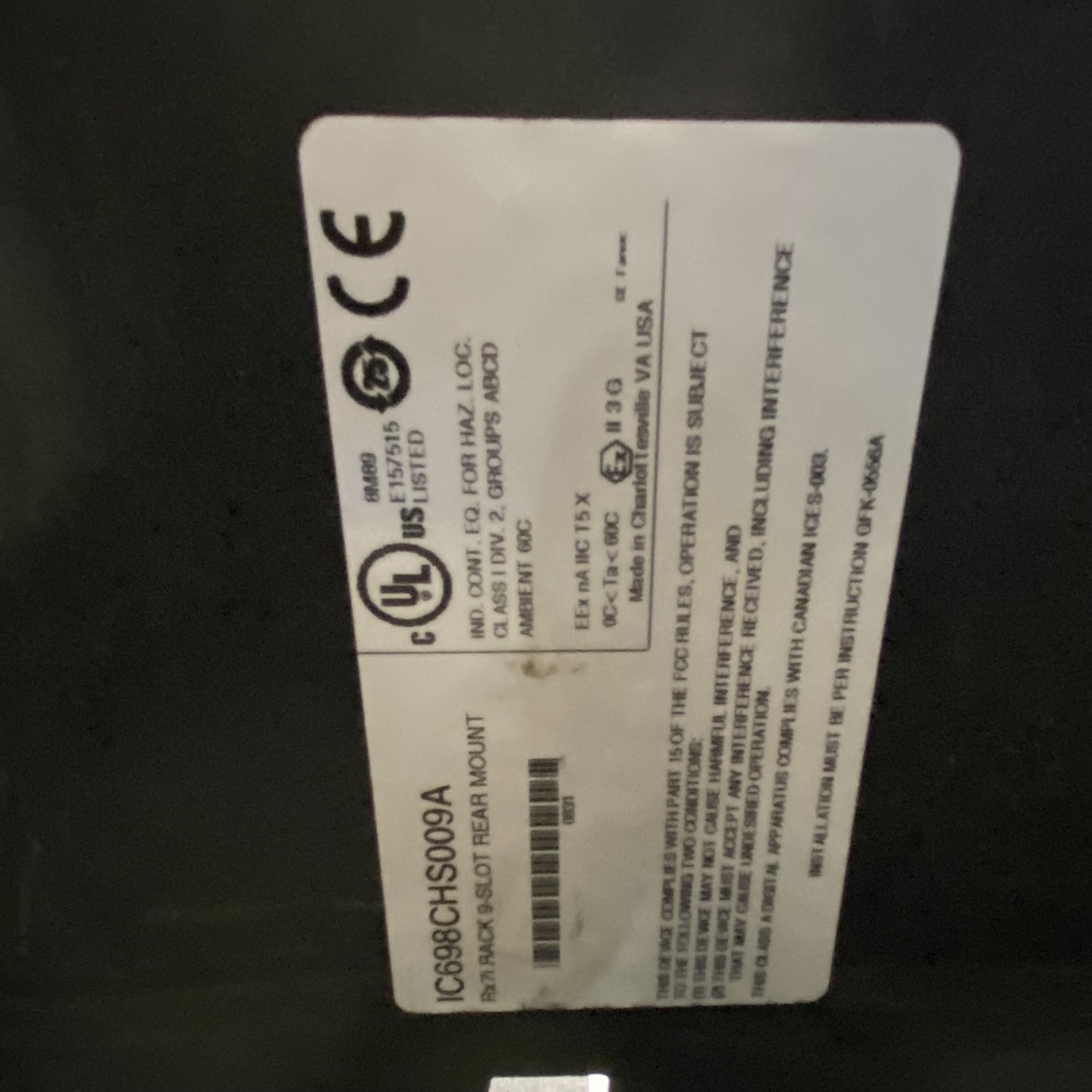

• 联系 GE 技术支持（400-810-8188），提供模块序列号（如标签上的 “SN” 码），获取定制化配置方案。

2. 行业平台：

• 在 “工搜网”“工控猫” 等工业电商平台搜索 “IC698CHS009A”，查看授权经销商提供的非官方参数参考（如尺寸图、引脚定义）。

• 加入 “中国工控网论坛” 的 “GE PACSystems” 板块，与工程师交流实际应用经验（如组态步骤、故障排查技巧）。

五、总结

• 模块化架构：支持多类型 I/O、通信和控制模块的混合安装。

• 冗余能力：通过双电源、冗余 CPU 和网络设计，保障系统在单点故障下的持续运行。

• 协议兼容性：可通过扩展模块适配多种工业总线与工业互联网协议
