一、产品定位与核心功能

1. 安全联锁控制核心组件

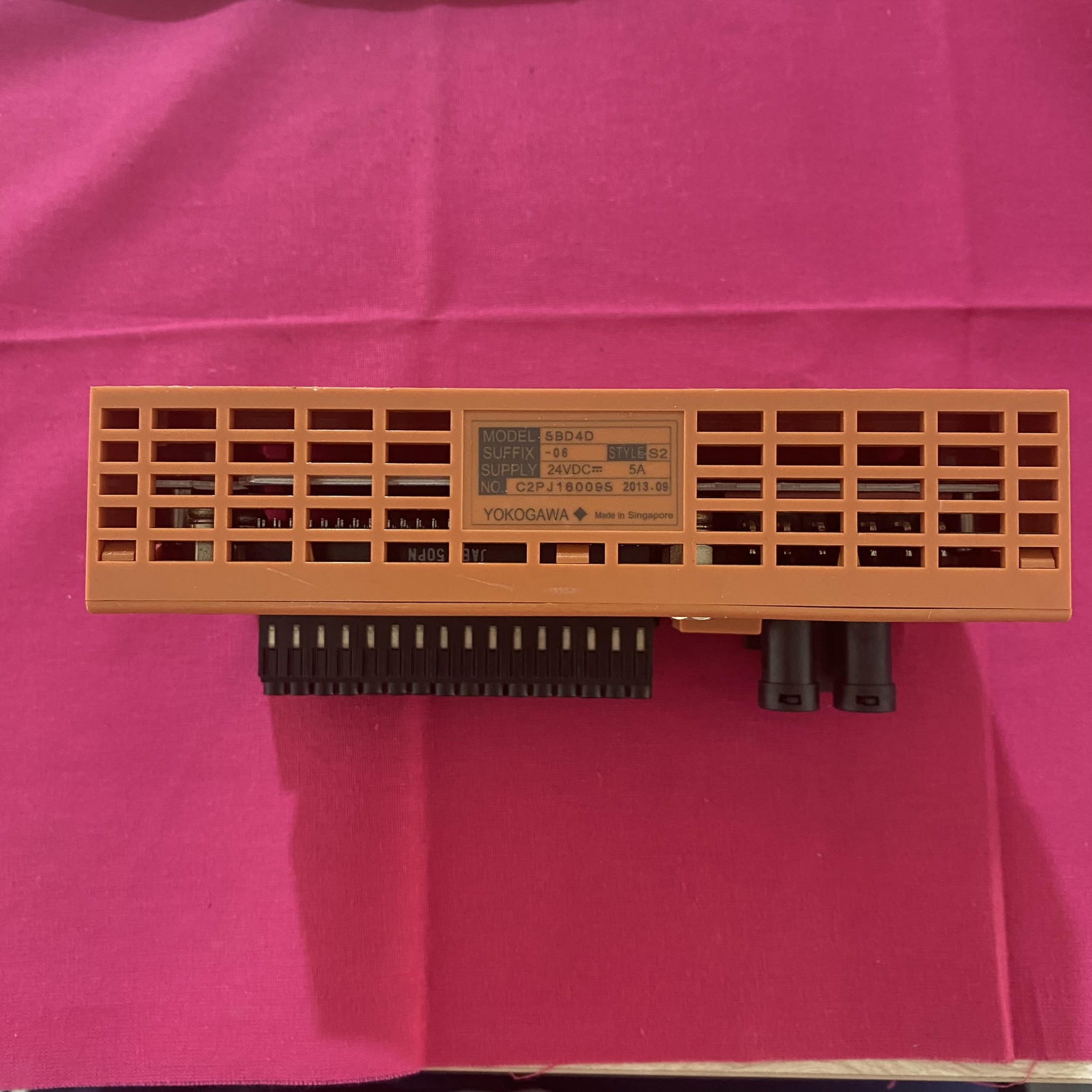

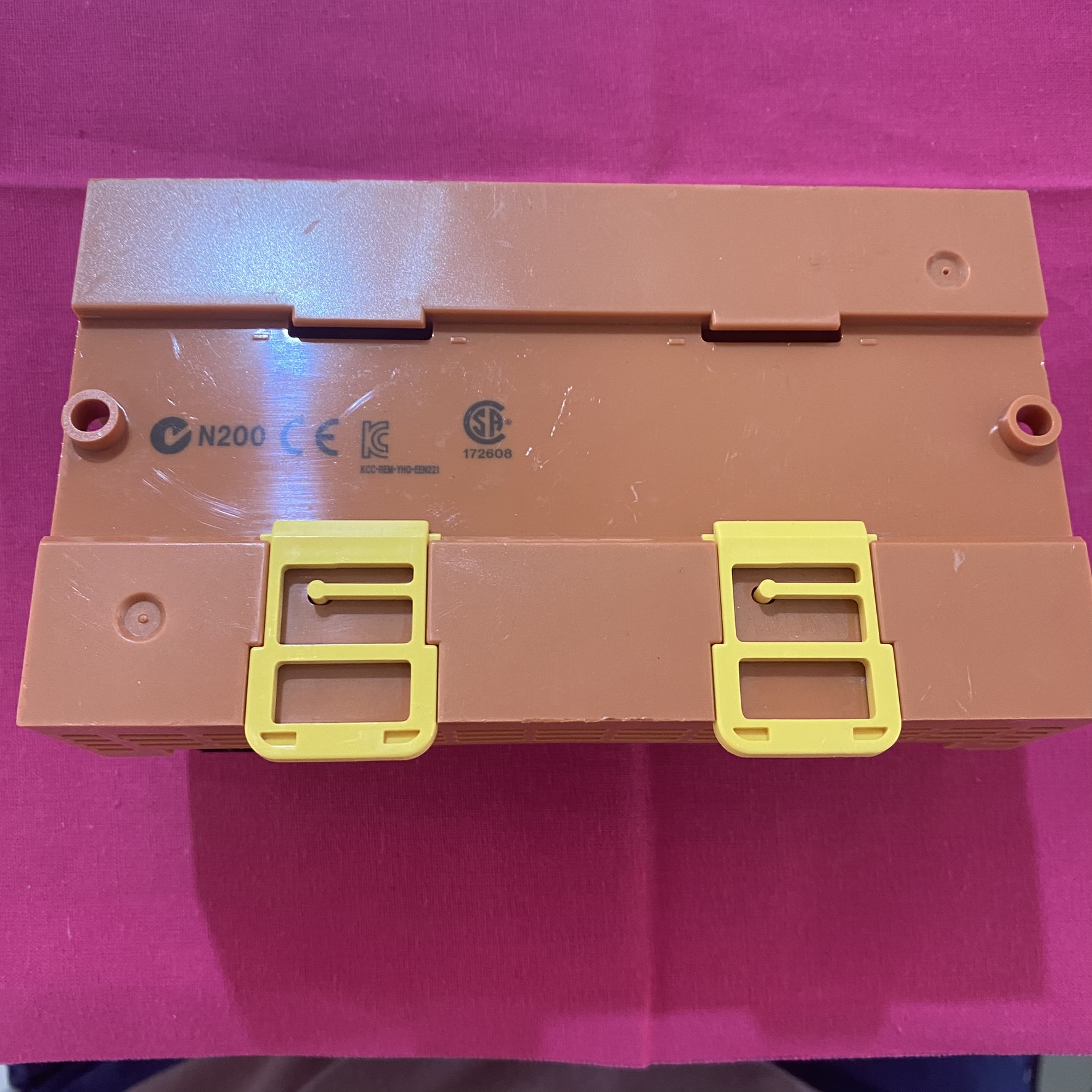

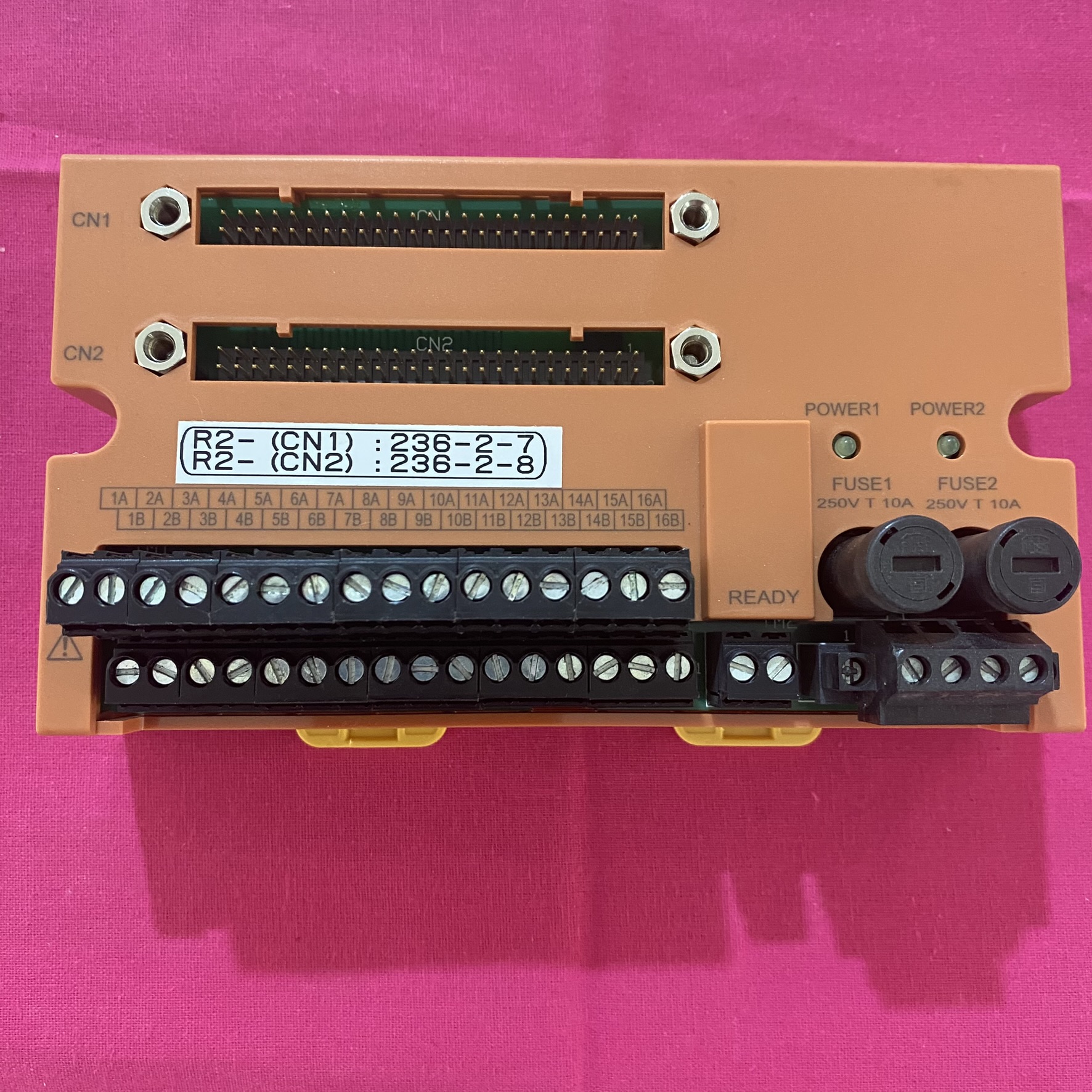

   SBD4D-06 属于 ProSafe-RS 系列的输出模块，专为 SIL3 等级 安全系统设计（符合 IEC 61508 标准），核心功能是将安全控制器的逻辑指令转换为模拟量信号，驱动现场执行器（如调节阀、紧急切断阀）完成安全动作（如紧急停车、泄压）。其设计强调 “故障安全”（Fail-Safe）特性，确保系统故障时输出预设安全状态（如信号归零）。
2. 关键技术特性

• 多通道输出：支持 4 路独立模拟量输出，兼容 4-20mA 标准信号，可驱动气动 / 电动执行器、电液阀等设备，单通道负载能力 ≥500Ω（满足多数工业执行器阻抗需求）。

• 冗余与容错：采用 双处理器 + 双电源 架构，支持模块级热冗余（主备切换时间 <2ms），并通过硬件自诊断（如输出短路、断线检测）实现故障快速定位，诊断覆盖率 ≥99%（满足 SIL3 要求）。

• 通信与集成：集成 Profibus DP 和 HART 协议接口，可与 ProSafe-RS 控制器（如 FSC110）及横河 CENTUM VP DCS 无缝通信，支持远程参数配置与状态监控（如通过 HART 协议读取输出值与故障码）。

二、技术参数推测（基于同系列与行业标准）

1. 输出特性

• 信号类型：4 路 4-20mA 直流电流输出，支持 线性化校准（误差 ≤±0.1% FS @25℃），长期漂移 ≤±0.05% FS / 年（确保高精度控制）。

• 负载能力：单通道最大负载 500Ω（兼容多数工业执行器，如 Fisher 调节阀的 250Ω 阻抗），短路保护电流限制 ≤30mA（避免执行器损坏）。

• 响应时间：从指令输入到输出稳定 ≤10ms（满足紧急联锁的快速响应需求，如 ESD 系统的 100ms 动作要求）。

2. 通信与接口

• 现场总线：1 路 Profibus DP 接口（9.6kbps~12Mbps），支持 冗余网络（A/B 网），通信中断时自动切换至备用通道，确保数据不丢失。

• HART 功能：每通道集成 HART 协议（兼容 HART 7.0），可通过手操器（如罗斯蒙特 475）本地配置参数（如量程、阻尼时间），或远程上传输出值、故障状态至 DCS。

• 诊断接口：1 路 RS485 调试接口（Modbus RTU 协议），用于本地故障排查与固件升级。

3. 电气与环境特性

• 供电：DC 24V（±15%），支持双电源冗余输入（24V_A/24V_B），功耗 ≤6W（典型值），具备反接保护和浪涌抑制（6kV 脉冲）。

• 防护等级：IP20（机柜内安装），可选 IP65 防爆外壳（需 ATEX/IECEx 认证），适用于 Zone 1/21 危险区域。

• 工作环境：温度 -40℃~+70℃（宽温设计），湿度 5%~95%（无凝露），抗振动等级 IEC 60068-2-6（10~500Hz，10g 加速度）。

4. 安全与可靠性

• 故障安全设计：电源中断或模块故障时，输出自动复位至 安全值（如 4mA 或 0mA，可通过软件配置），避免执行器误动作。

• 认证：通过 SIL3 功能安全认证（IEC 61508）、CE、ATEX、IECEx 防爆认证，符合 FDA 21 CFR Part 11（适用于制药行业）。

•

三、典型应用场景

1. 石油化工：

• 在催化裂化装置中，驱动紧急切断阀（如进料阀、放空阀），当反应器压力超限时，SBD4D-06 输出 20mA 信号触发阀门全开 / 全关，实现泄压保护。

• 配合 HART 协议监测执行器反馈信号（如阀位反馈 4-20mA），形成闭环控制，确保联锁动作到位。

2. 电力行业：

• 在汽轮机组 ETS（紧急跳闸系统）中，驱动停机电磁阀，当振动、超速等参数超标时，快速输出 0mA 信号切断油路，实现汽轮机紧急停机。

3. 危险化学品存储：

• 控制储罐区的紧急隔离阀，通过冗余输出模块确保在火灾、泄漏等事故时，阀门可靠关闭，防止危险品扩散。

四、获取准确信息的建议

1. 官方渠道：

• 访问横河电机官网（www.yokogawa.com），搜索 “ProSafe-RS SBD4D-06”，在 “技术文档” 栏目下载数据手册（Datasheet）；或通过 “在线客服” 提交型号查询，获取定制化参数表。

• 拨打横河技术支持热线（400-828-9978），提供模块序列号（如标签上的 “SN” 码），确认具体版本的参数细节（如是否支持 HART 冗余）。

2. 行业平台与经销商：

• 在工业自动化平台（如 “工搜网”“工控猫”）搜索 “SBD4D-06”，查看授权经销商（如厦门智厉源贸易）提供的产品摘要，获取非官方参数参考。

• 咨询横河一级代理商（如上海自动化仪表有限公司），获取应用案例与选型指南（如与 ProSafe-RS 控制器的搭配方案）。

3. 技术社区：

• 在 “中国工控网论坛” 的 “安全仪表系统” 板块提问，结合 “横河 ProSafe-RS” 关键词，获取工程师实际应用经验（如组态步骤、故障排查技巧）。

五、选型注意事项

1. 安全等级匹配：确认系统所需 SIL 等级（如 SIL2 或 SIL3），SBD4D-06 需与同等级控制器（如 FSC110）搭配，避免因组件等级不匹配导致系统安全降级。

2. 负载与布线：根据执行器阻抗（如 250Ω 阀门定位器）计算电缆长度（24AWG 线缆在 500Ω 负载下最大传输距离 ≤500m），并采用屏蔽双绞线（单端接地）减少电磁干扰。

3. 冗余配置：高危场景建议采用 “1+1” 模块冗余（主备模块并行运行），并配置冗余电源与通信链路，确保单点故障不影响系统运行。
