一、核心功能与技术参数

1. 电源规格与兼容性

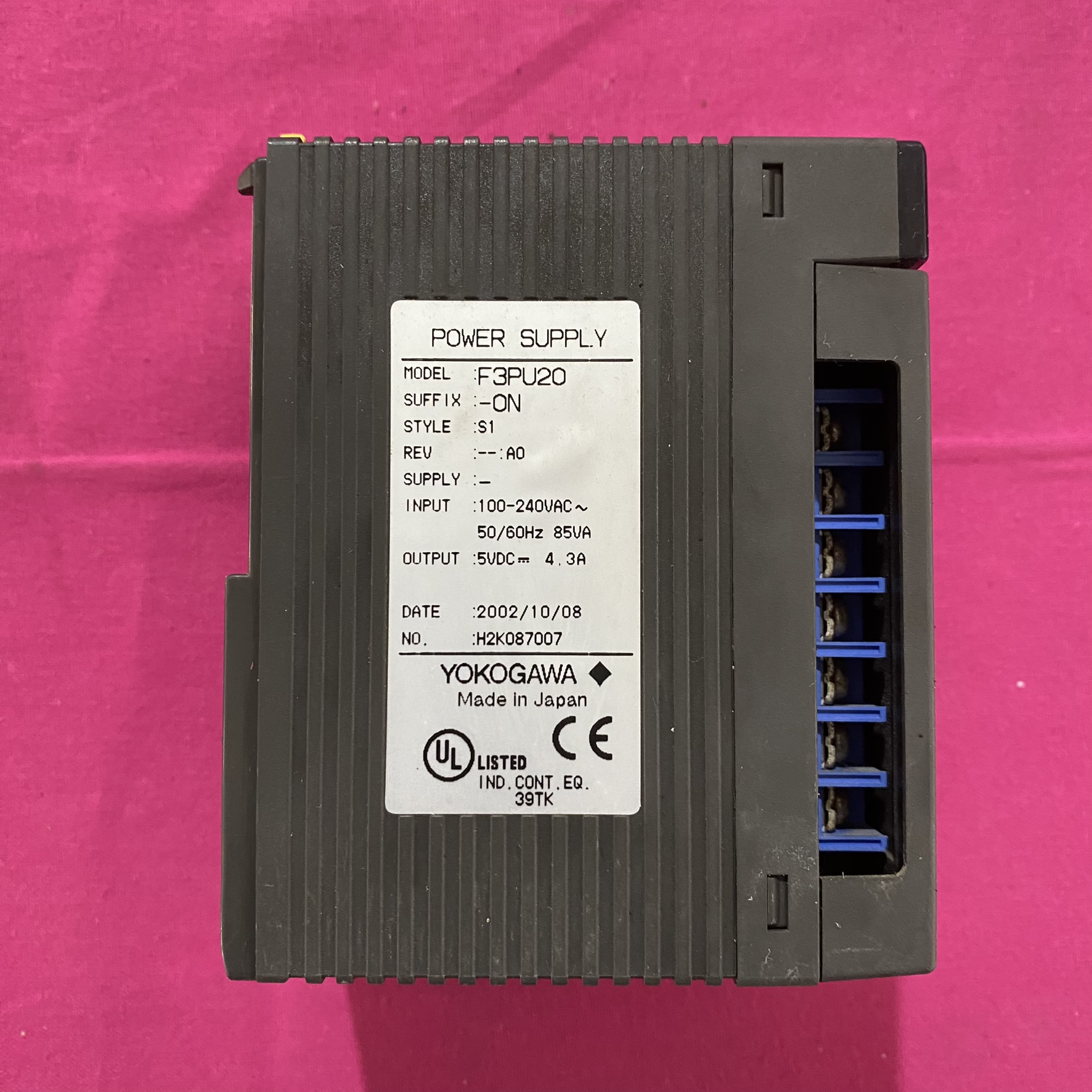

• 输入电压：100-240V AC（±10%），支持 50/60Hz 宽频输入，适配全球电网环境（如中国 220V、欧洲 230V、北美 120V）。

• 输出能力：

• 5V DC/4.3A 额定输出（总功率 21.5W），支持 动态负载调整（瞬间峰值电流 6A），满足 FA-M3 系列 PLC 及 I/O 模块的供电需求。

• 隔离特性：输入 / 输出间 光电隔离（隔离电压 1500V AC），符合 EN 61000-6-2 工业抗干扰标准，可在变频器、焊机等强电磁环境中稳定运行。

2. 可靠性设计

• 过流保护：当输出电流超过 1.5 倍额定值（6.45A）时，2ms 内自动关断并触发报警信号，避免设备损坏。

• 浪涌抑制：内置 MOV 压敏电阻，可承受 ±4kV 差模 / 共模浪涌冲击（IEC 61000-4-5），适应工业现场电网波动。

• 宽温运行：工作温度 -20°C~+60°C，存储温度 -40°C~+85°C，适配高温车间（如冶金熔炉旁）或低温仓储环境。

二、硬件架构与系统集成

1. 模块化设计

• 基板适配：兼容 F3BU09-0N、F3BU13-0N、F3BU16-0N 基板（9/13/16 插槽），支持 多模块级联（需搭配冗余模块），满足大型控制系统需求。

• 电源冗余：支持 双电源热备（需选配冗余模块），切换时间 ≤5ms，适用于核电辅控、轨道交通信号等高可靠性场景。

2. 安装与接口

• 导轨安装：35mm DIN 导轨固定，尺寸 100×160×60mm（宽 × 高 × 深），与 FA-M3 系列其他模块无缝集成。

• 端子设计：可拆卸凤凰端子排（2 组），支持 0.2~2.5mm² 导线，防误插设计降低接线错误风险。

三、工业级环境适应性

1. 防护与抗干扰

• 防护等级：前面板 IP20，可选 IP54 防尘防水外壳（定制），适合粉尘或潮湿环境（如食品加工、污水处理）。

• 电磁兼容性：通过 EN 61000-4-3 辐射抗扰度测试（10V/m）和 EN 61000-4-6 传导抗扰度测试（10V），可在复杂电磁环境中稳定运行。

2. 故障诊断与维护

• 状态监控：LED 指示灯实时显示 电源正常（PWR）、故障（ERR）、通信（COM） 状态，支持 Modbus RTU 协议远程监控（需选配通信模块）。

• 维护便捷性：沈阳地区可通过 横河授权经销商（如沈阳古明机电、沈阳上德科技）获取 4 小时备件响应，建议储备 备用模块 及 端子排。

四、典型应用场景

1. 汽车制造产线控制

• 案例：某汽车焊接车间采用 F3PU20-ON + F3SP28-3N PLC，为 64 路夹具电磁阀 和 16 台焊接机器人 供电，配合 双电源冗余 设计，实现 ±0.02mm 焊接精度，设备停机时间减少 30%。

2. 新能源设备控制

• 案例：锂电池涂布机中，F3PU20-ON 为 高精度称重传感器（0-5V）和 涂布头驱动模块 供电，配合 F3WD64-3F 混合 I/O 模块，实现 ±0.01mm 涂布厚度控制，符合 GB/T 31485-2015 标准。

3. 智能建筑能源管理

• 案例：某写字楼通过 F3PU20-ON + 变频器，根据 室内温湿度传感器信号（4-20mA）动态调节 空调风机转速，能耗降低 22%，同时通过 Modbus TCP 协议 实现 远程监控与参数调整。

•

五、与竞品的差异化优势

六、选型建议与注意事项

1. 型号匹配

• 若需 更高功率，可选用 F3PU30-0N（5V/6.0A，120VA）；

• 若需 直流输入，可考虑 F3PU26-0N（24V DC 输入，5V/4.3A 输出）。

2. 参数设置要点

• 负载计算：

• 总功耗需 ≤80% 额定功率（即 ≤68VA），避免长期过载（如 9 插槽基板搭配 8 个 I/O 模块时，总功耗约 60VA）。

• 冗余配置：

• 双电源热备时，需确保 输入电源独立（如两路 220V AC 来自不同配电柜），并通过 WideField 编程软件 启用冗余模式。

3. 维护与校准

• 校准周期：建议 每年一次，使用 高精度万用表（如横河 CA710）验证输出电压精度（±0.5% FS）。

• 环境检查：每季度清洁模块散热孔，确保 环境温度 ≤60°C，避免灰尘堆积影响散热。

七、总结与建议

1. 优先排查方向：

• 检查设备标签或说明书，确认型号是否为 F3PU20-0N（基础型号）或 F3PU20-0S（带冗余功能）。

• 提供 基板插槽数 和 I/O 模块类型，可进一步推荐适配方案。

2. 官方支持：

• 访问 YOKOGAWA 官网 下载《FA-M3 电源模块手册》，或联系技术支持（400-820-4288）获取 接线图 及 定制方案。

• 实际应用中，建议结合 YOKOGAWA 示波器（如 DL850）监测电源纹波（≤50mVpp），确保系统稳定性。
