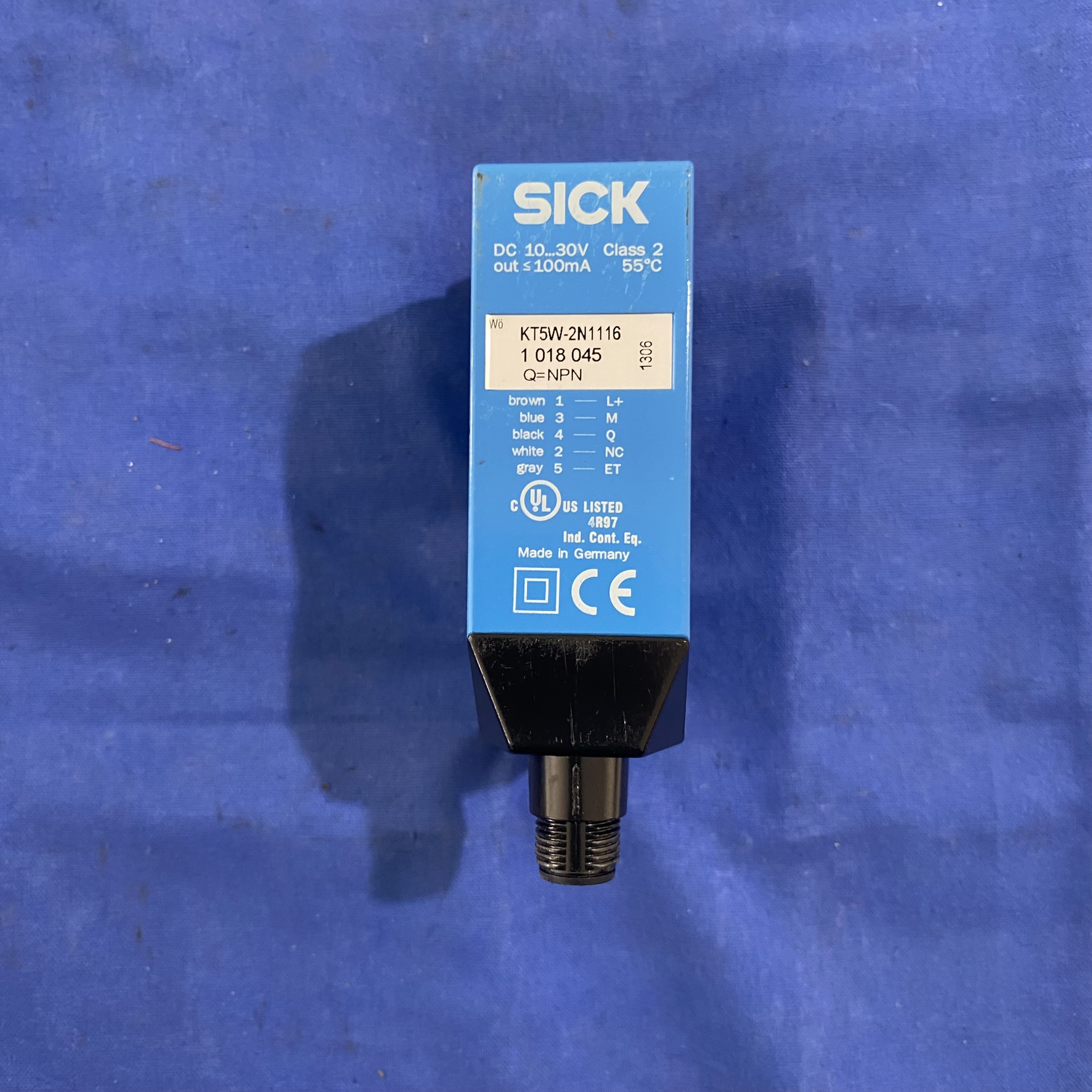

SICK 施克 KT5W-2N1116 色标传感器

一、核心技术参数

1. 检测性能

• 检测距离：10mm（从镜头前沿起算）

• 光源特性：采用 RGB 三色 LED（波长 470nm/525nm/640nm），可自动匹配最佳光源以适应不同材料表面（如高光泽薄膜）。

• 光点尺寸：1.2mm×4.2mm，适用于高精度检测。

• 开关频率：10kHz，响应时间 50μs，满足高速生产线需求。

2. 电气特性

• 供电电压：10-30V DC，支持宽电压输入，内置反极性保护。

  输出类型：NPN 型，最大输出电流 100mA，带短路保护。

• 接口：M12 公头 5 针连接器，支持 90° 旋转安装，适应复杂布线环境。

3. 物理特性

• 尺寸：30.4mm×53mm×80mm，金属压铸锌外壳，防护等级 IP67，可适应恶劣工业环境。

• 重量：400g，结构紧凑且坚固。

• 工作温度：-10°C 至 + 55°C，存储温度 - 25°C 至 + 75°C。

二、关键功能与操作

1. 智能示教与自适应

• 2 点静态示教：通过旋转开关切换至 “Teach” 模式，依次对准目标色标和背景，传感器自动生成检测阈值并存储于非易失性存储器（存储时间 25ms）。

• 自动光泽适应：针对高反射率材料（如金属箔、透明薄膜），可自动调整检测参数以避免误触发。

2. 可靠性设计

• 抗干扰能力：内置抑制干扰脉冲电路，可过滤环境光或机械振动引起的误信号。

• 状态监控：10 段条形图实时显示检测可靠性，便于现场调试。

•

三、典型应用场景

1. 印刷与包装行业

• 标签定位：在药品包装、食品标签等场景中精准识别色标位置，确保贴标精度。

• 印刷质量检测：检测印刷偏移、缺色或模糊等缺陷，提升产品一致性。

2. 电子制造

• 元件分检：基于颜色差异区分不同型号的电子元件（如电阻、电容），实现自动化分拣。

• PCB 检测：识别电路板上的焊点颜色或标记，辅助 AOI（自动光学检测）系统。

3. 物流与仓储

• 包裹分拣：通过色标识别包裹类别或目的地，优化分拣效率。

  透明薄膜检测：利用 RGB 光源穿透透明材料，检测内部色标或缺陷。

• 四 、配件与扩展

• 透镜组件：可选配不同检测距离的透镜（如 OBJ-211，检测距离 10mm），灵活适配不同场景。

• 安装系统：BEF-KHS 系列通用夹持系统支持快速安装与角度调整。
