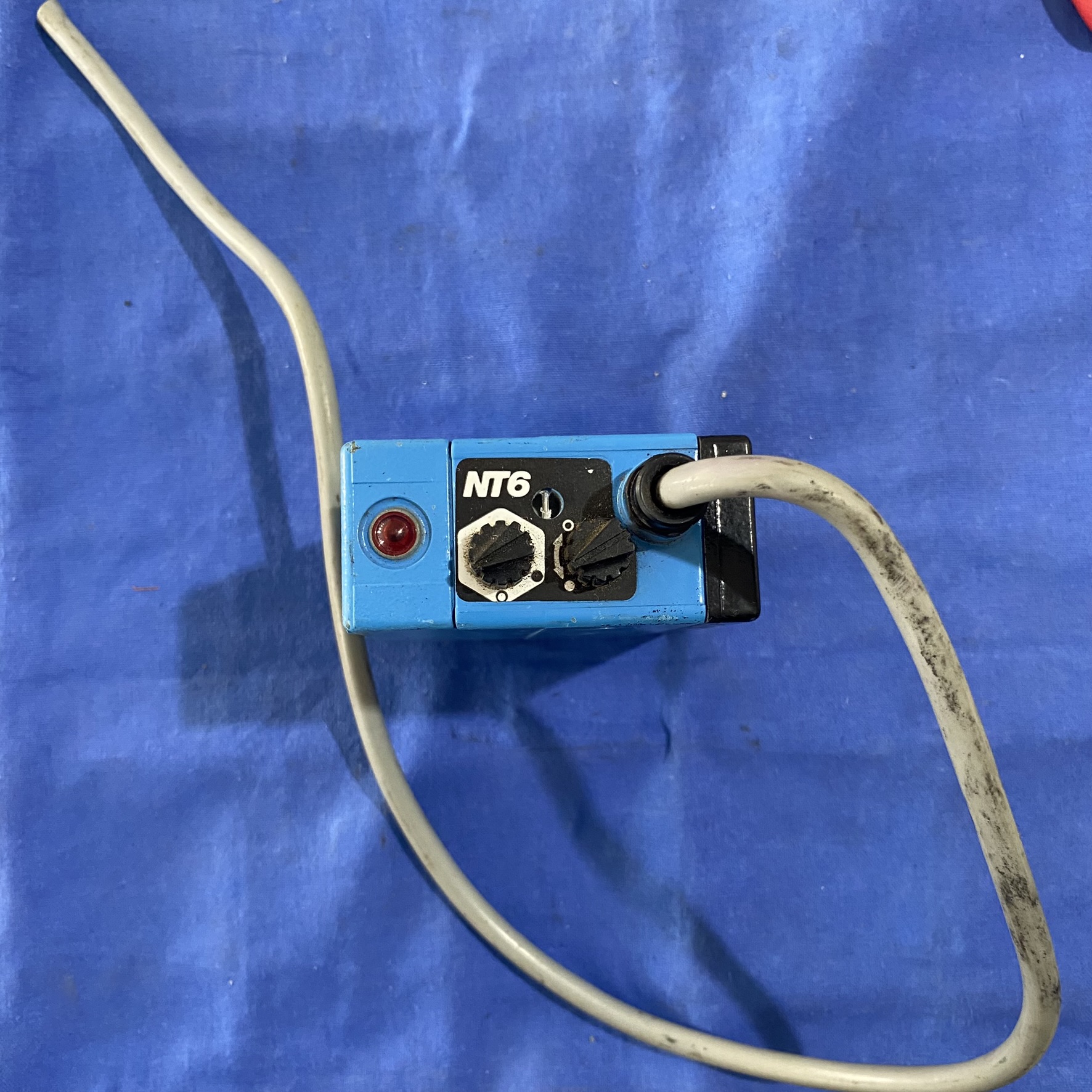

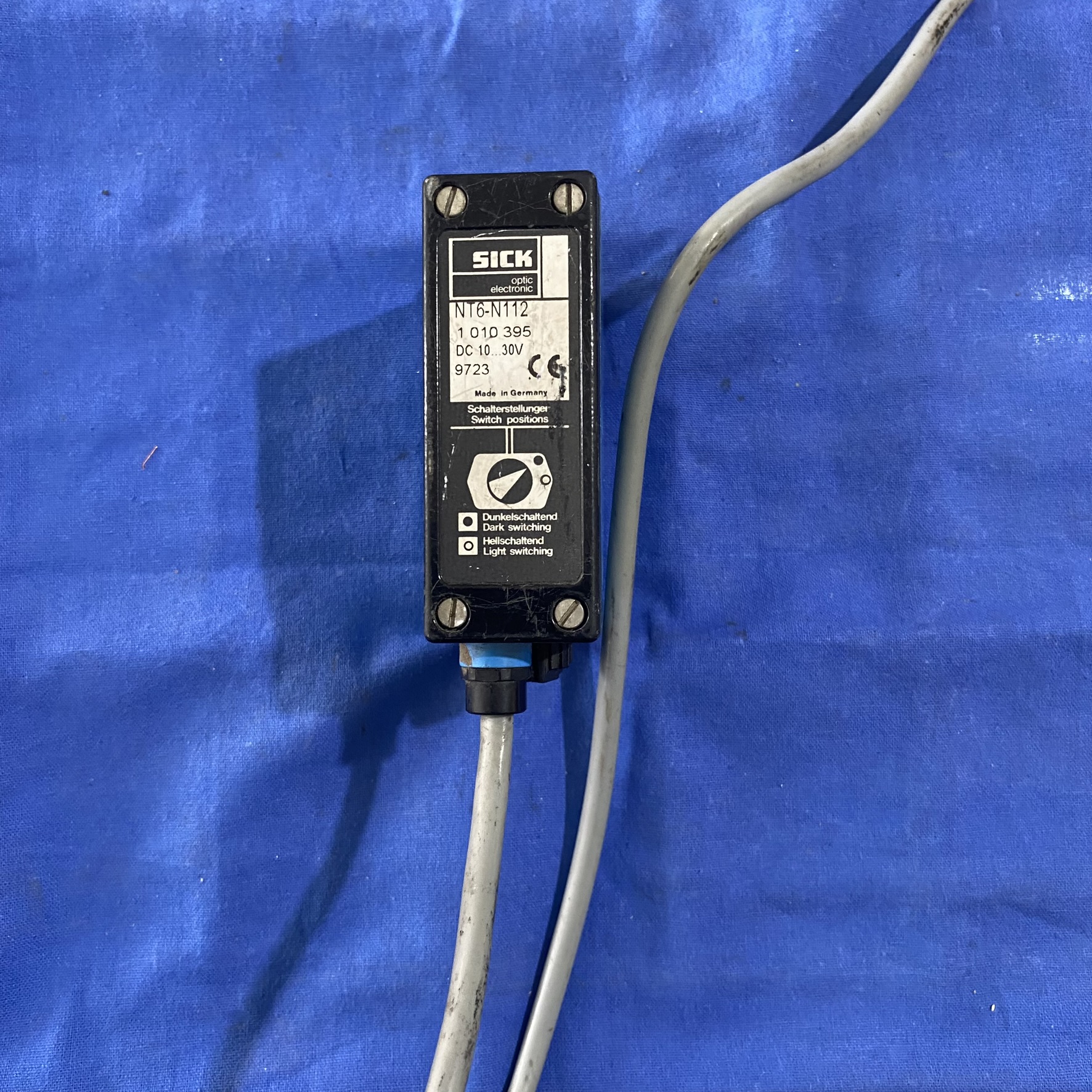

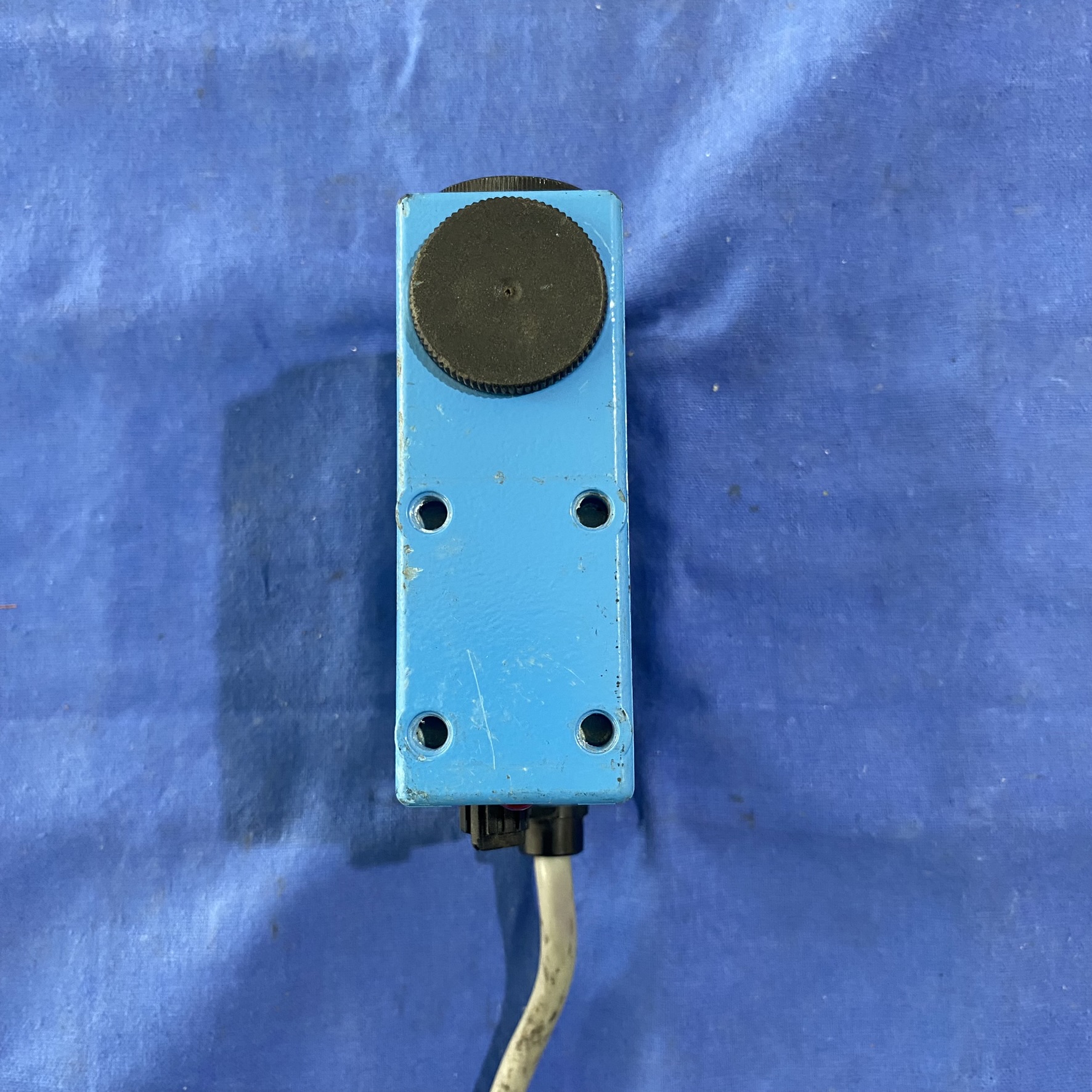

SICKS 施克 NT6-N112 色标传感器

一、技术参数与特性

1. 检测能力

• 检测距离：≤9mm（公差 ±2mm），适合近距离高精度检测。

• 光源类型：绿色 LED（波长 560nm），光斑直径 2.5mm，可通过电位器手动调节灵敏度。

• 输出信号：NPN 型开关量输出（高电平≈电源电压，低电平≤2V），支持 200mA 负载电流，并集成短路保护和反极性保护功能。

• 防护等级：IP67，可适应粉尘、液体飞溅等恶劣工业环境。

2. 电气规格

• 供电电压：10-30V DC，纹波≤5Vpp，功耗 < 80mA。

• 响应时间：>100μs，开关频率 5kHz，适用于高速生产线。

3. 物理设计

• 尺寸：80mm×30.4mm×64mm，锌压铸金属外壳，重量约 540g（含电缆）。

• 连接方式：2 米屏蔽 PVC 电缆（带 T3104/1 插头），支持 M12 接口扩展。

二、应用场景

1. 包装与印刷

• 检测标签、薄膜或包装材料的色标位置，确保切割或封口精度。

• 例如：在食品包装线上识别不同口味的包装袋色标，实现自动分拣。

2. 电子制造

• 检测 PCB 板上元件的颜色差异，辅助视觉检测系统进行缺陷识别。

3. 物流与仓储

• 配合输送带定位货物颜色标记，优化分拣效率。

•

三 选型建议与注意事项

1. 替代型号参考

• 若需 PNP 输出，可选择同系列的NT6-P112（订货号 1010397）。

• 若检测距离需扩展至 50mm，可考虑NT6-03062（订货号 1007168）。

2. 安装与调试

• 建议使用 SICK 官方提供的调试工具（如 SOPAS 软件）进行参数优化，确保最佳检测效果。

• 环境温度需控制在 0-50°C，避免长期暴露于 - 25°C 以下或 75°C 以上环境。

3. 技术支持

• SICK 中国提供本地化技术服务，包括现场安装指导和故障诊断，可通过官网或经销商预约。
