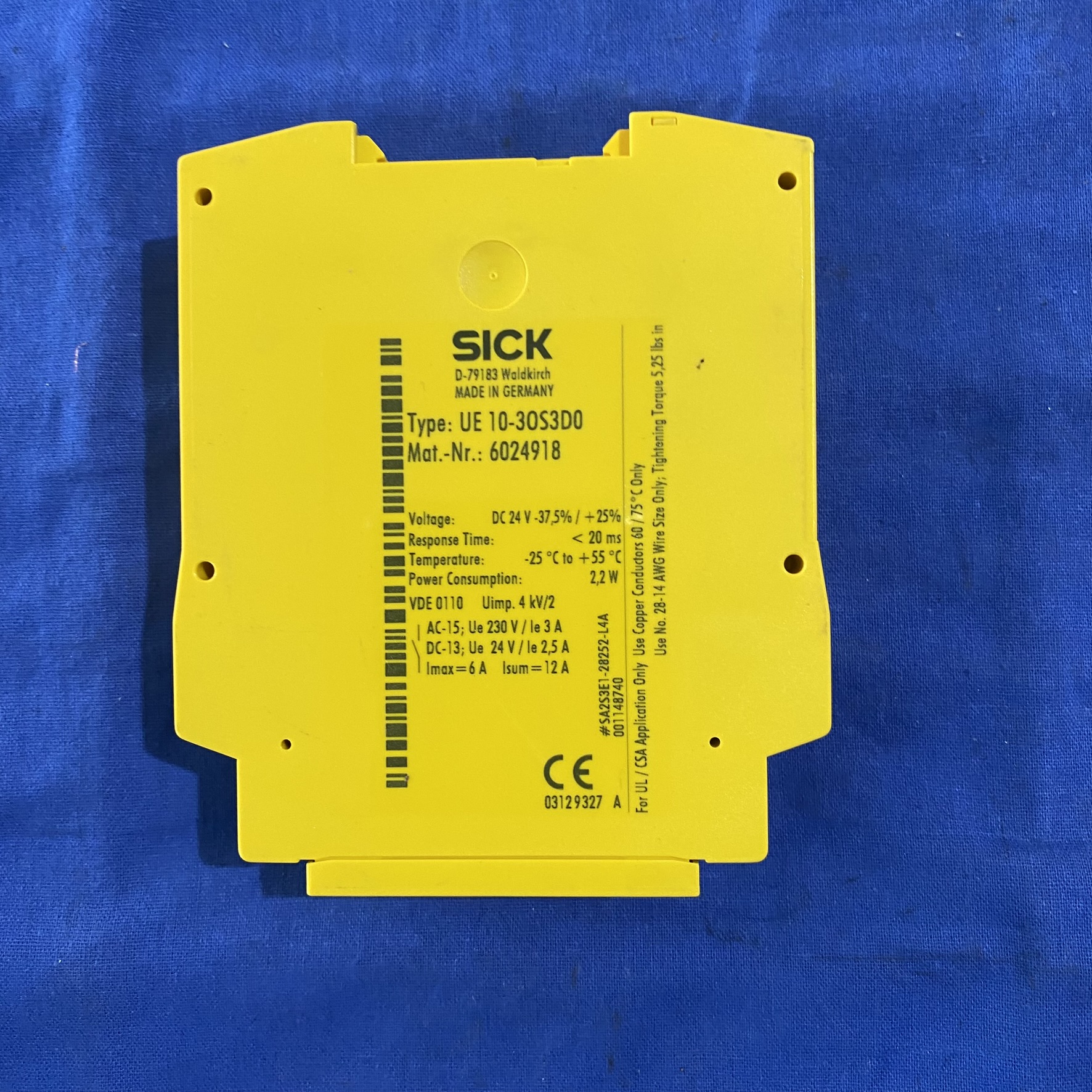

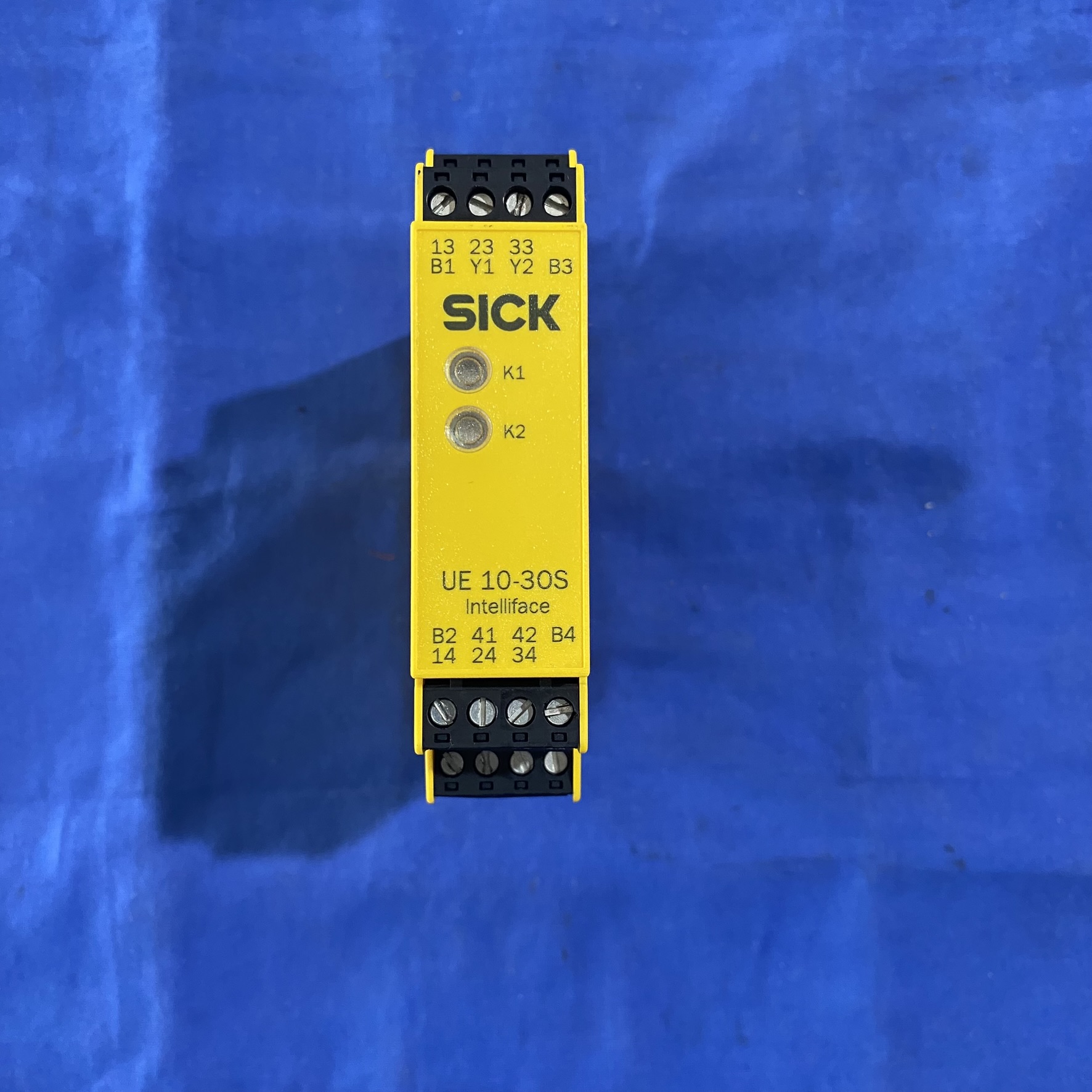

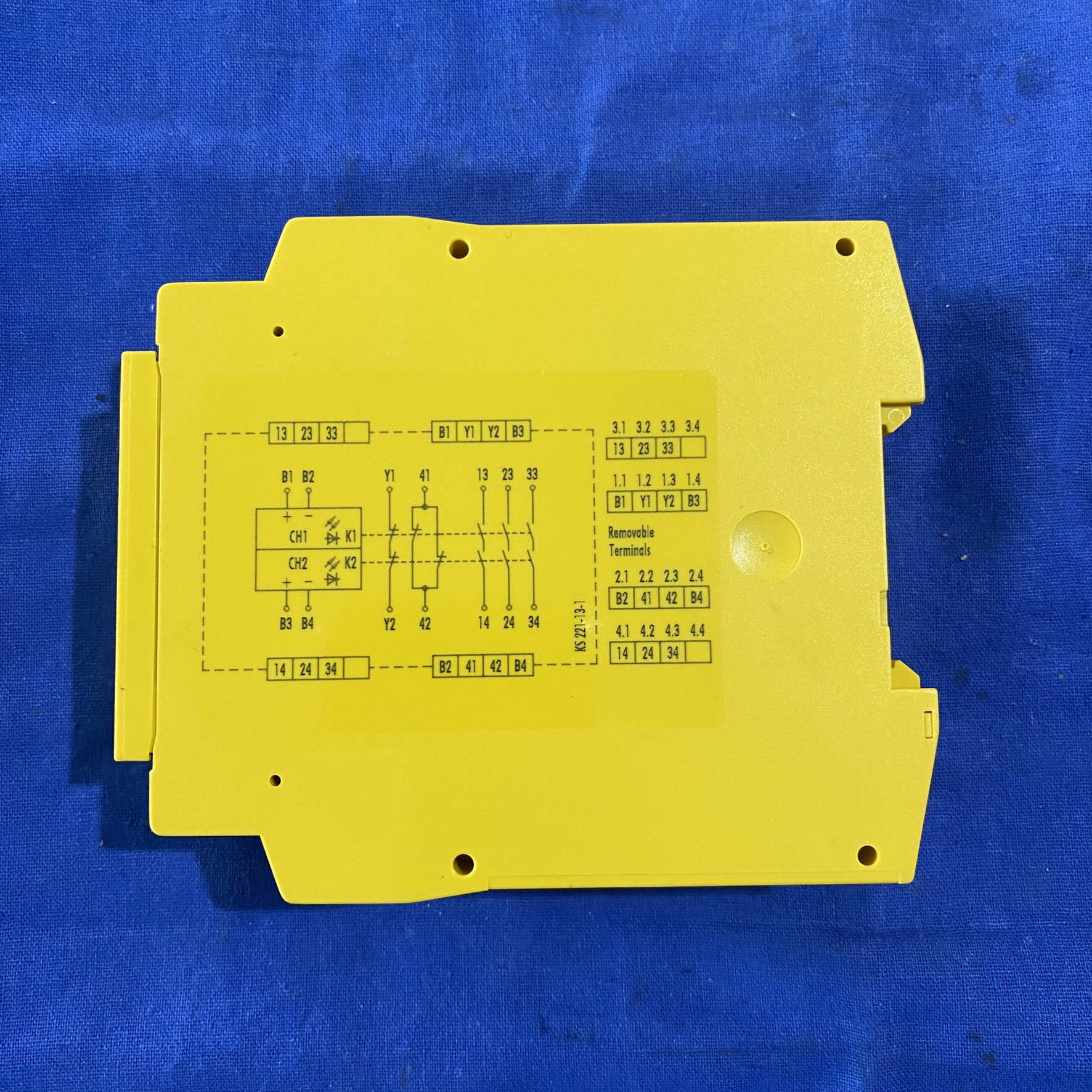

SICK 施克 UE 10-30S3D0 安全继电器模块

一、产品定位与核心功能

1. 安全等级与认证
   该模块符合高安全标准，包括：

• SIL3（IEC 61508）：适用于对安全完整性要求极高的系统。

• PL e（EN ISO 13849）：性能等级达到最高级别，可用于 Category 4 安全回路。

• EDM（外部设备监测）：通过反馈路径（Y1-Y2）监测接触器等外部设备的状态，确保安全回路的可靠性。

2. 输出扩展能力

• 提供3 个安全输出（N/O）和1 个辅助输出（N/C），可连接多个执行器（如接触器、电磁阀），满足复杂安全控制需求。

• 支持与 OSSD（受监测半导体输出）设备（如安全光幕、激光扫描仪）直接连接，简化布线并增强诊断功能。

3. 电气特性

• 输入电压：24V DC（15-30V DC 宽范围兼容）。

• 输出电流：单路最大 6A（AC/DC），总电流不超过 12A，适用于多种负载类型。

• 响应时间：≤20ms，满足快速安全控制的需求。

•

4. 设计与安装

• 紧凑尺寸：22.5mm 宽度，节省控制柜空间。

• 插拔式端子：支持工具免维护更换，降低停机时间。

• 状态指示灯：直观显示电源、输出及 EDM 状态，便于快速诊断。

二、应用场景

1. 安全光幕与激光扫描仪
   作为输出扩展模块，可连接 SICK 的 C4000、S3000 等安全光幕或激光扫描仪，将其 OSSD 信号转换为传统继电器触点，驱动多个接触器或电机控制器。
2. 安全控制器集成
   与 Flexi Classic/Flexi Soft 等安全控制器配合，扩展安全输出数量，实现复杂的生产线安全联锁控制。
3. 外部设备监测
   通过 EDM 功能监测接触器线圈状态，确保设备断电后可靠复位，符合 EN 954-1 Category 4 标准。
