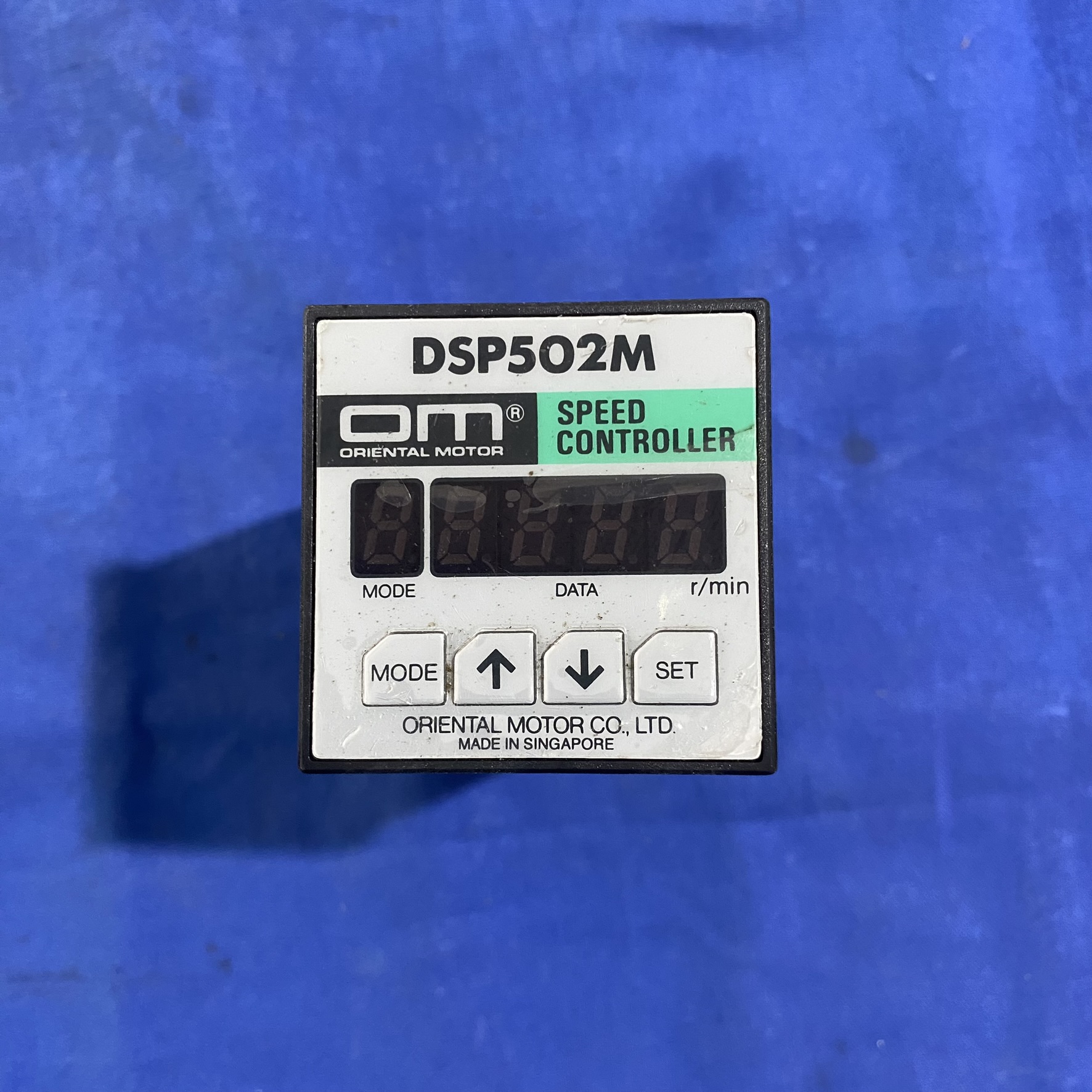

ORIENTAL MOTOR东方电机 DSP502M 单相 AC 调速控制器

一、核心功能与技术参数

1. 电源规格

• 输入电压：单相 200V AC（±10%），50/60Hz。

• 适用电机功率：M 型支持 6W、15W、25W、40W；H 型支持 60W、90W。

2. 速度控制范围

• 50Hz 时：90～1400r/min；60Hz 时：90～1700r/min（6W 电机为 90～1600r/min）。

• 速度设定精度：数字设定，单位为 10r/min。

3. 控制功能

• 支持无接点瞬时停止、正反转切换、多段速度选择（通过外部信号或面板设定）。

• 具备速度显示（7 段 LED）、异常停机保护（如过载、过热）。

4. 接口与安装

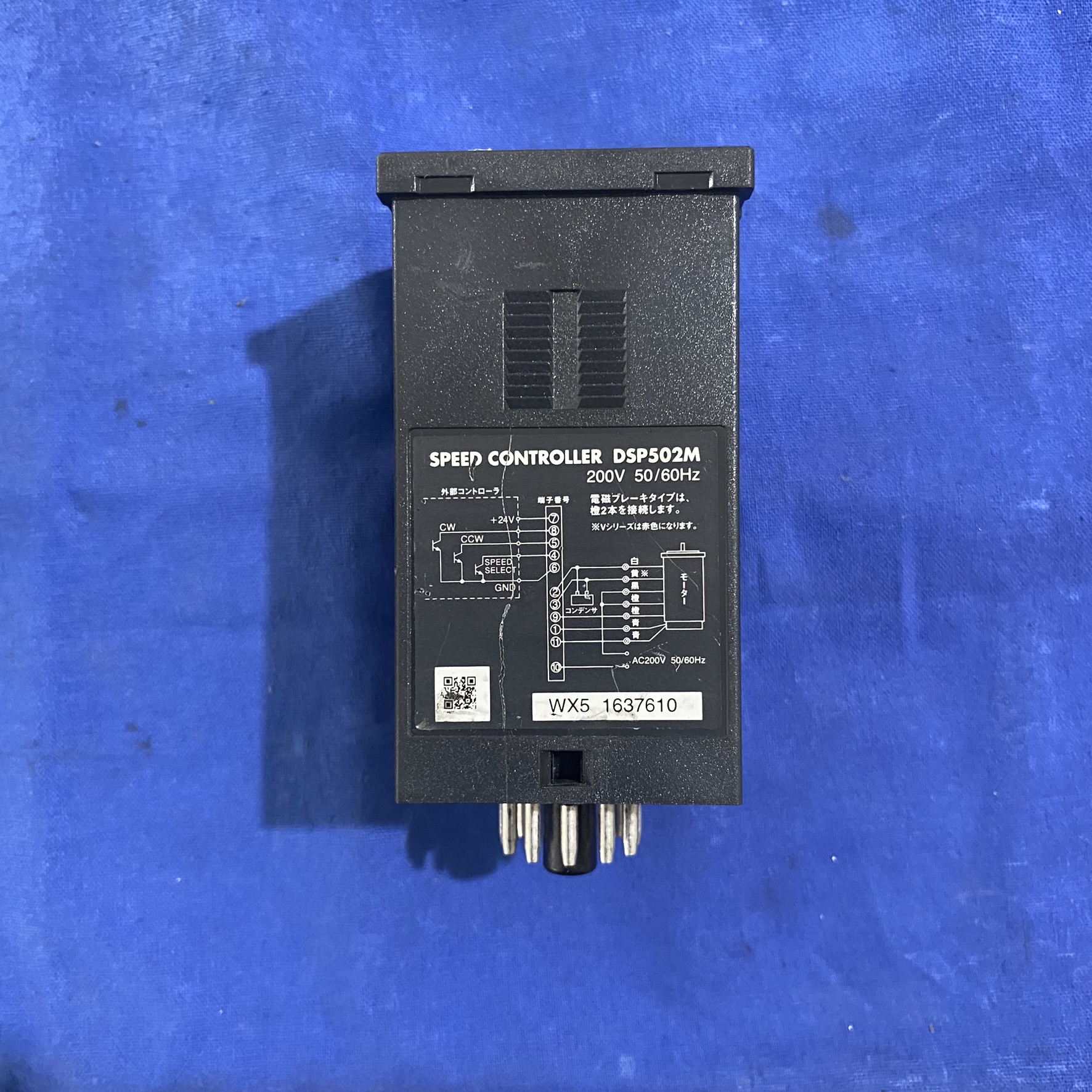

• 控制信号输入：光耦隔离（24V DC，0.1A），支持外部模拟电压或旋钮调节速度。

• 安装方式：DIN 导轨安装，节省空间。

•

二、应用场景

1. 工业自动化
   适用于传送带、旋转平台、包装机械等需要连续稳定运行的设备，支持多台控制器组合并列运行，实现同步或差异化速度控制。
2. 精密设备驱动
   例如实验室仪器、小型加工机械，其 ±1% 的速度变动率（参考值）可满足对精度要求较高的场景。
3. 上下驱动场景
   配合带电磁制动的电机（如 KⅡ 系列），可实现垂直升降设备的安全定位与停止。

注意事项

• 环境要求：避免在高湿度、粉尘或腐蚀性环境中使用，建议工作温度为 - 10℃至 + 50℃。

• 安装规范：遵循 DIN 导轨安装标准，确保散热空间，接线时需区分强电与弱电回路以减少干扰。

• 安全认证：符合 RoHS 指令，不含违禁有害物质。
