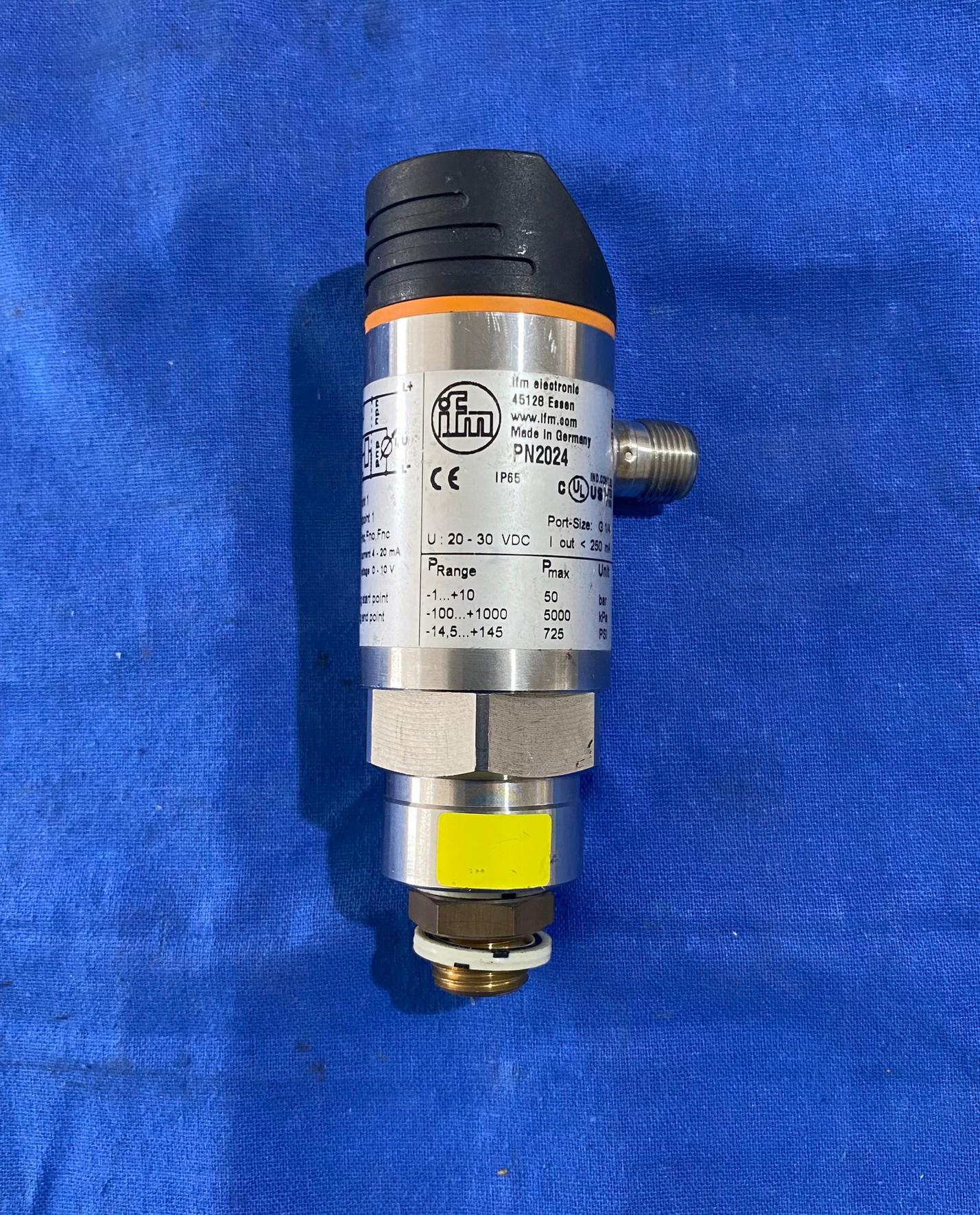

ifm 易福门 PN2024 传感器

一、基础参数

1. 测量范围

• 压力量程：-1 至 10 bar（相对压力），可覆盖真空至中压工况。

• 单位支持：bar、MPa、psi（通过显示屏切换）。

2. 电气特性

• 工作电压：18-32 VDC（符合 EN 50178 标准），支持反极性保护。

• 输出类型：2 路独立输出，可配置为 PNP/NPN 开关量或模拟量（4-20 mA/0-10 V），其中一路支持 IO-Link 通信（COM2 从站，38.4 kbps）。

• 负载能力：开关量输出最大 250 mA，模拟量输出负载电阻≤500 Ω。

3. 机械设计

• 接口规格：G 1/4 内螺纹（符合 ISO 7-1 标准），兼容主流液压管路。

• 防护等级：IP65，可抵御灰尘和低压喷水。

• 材质：不锈钢（1.4301/304）外壳，接液部件含陶瓷和 FKM 密封件，耐腐蚀性强。

• 尺寸：Ø34×91.5 mm，重量约 262 克，适合紧凑安装。

二、功能特点

1. 智能监控

• 4 位字母数字显示屏实时显示压力值，支持旋转和关闭功能，便于多角度观察。

• 内置看门狗电路，可监测传感器运行状态并触发故障报警。

• 通过 IO-Link 可远程配置参数（如开关点、阻尼时间），并读取诊断数据（如压力峰值、工作时长）。

2. 精度与稳定性

• 开关点精度：±0.4% FS（1:1 量程），重复精度 ±0.1% FS，长期稳定性≤±0.1% FS / 年。

• 温度漂移：零点漂移 ±0.1% FS/10K，量程漂移 ±0.2% FS/10K（-25~80℃）。

• 抗冲击 / 振动：50 g（11 ms）冲击、20 g（10-2000 Hz）振动耐受性。

3. 安全认证

• 符合 EN 61000-4 电磁兼容标准（ESD 4 kV CD/8 kV AD，射频抗扰度 10 V/m）。

• 承压设备指令（PED）合规，适用于 II 类流体介质。

•

三、应用场景

1. 工业自动化

• 液压系统压力监控（如钢厂推进器、压铸机）。

• 气动设备状态监测（如真空夹具、压缩空气管网）。

2. 过程控制

• 化工反应釜压力调节，支持腐蚀性介质（如酸性液体）。

• 食品饮料行业的无菌灌装线，满足 IP65 防护要求。

3. 设备维护

• 结合 IO-Link 实现预测性维护，例如监测泵的压力波动以预判机械故障。

• 振动监测（需搭配 VKV 系列模块）可分析设备运行状态。

四、安装与配置

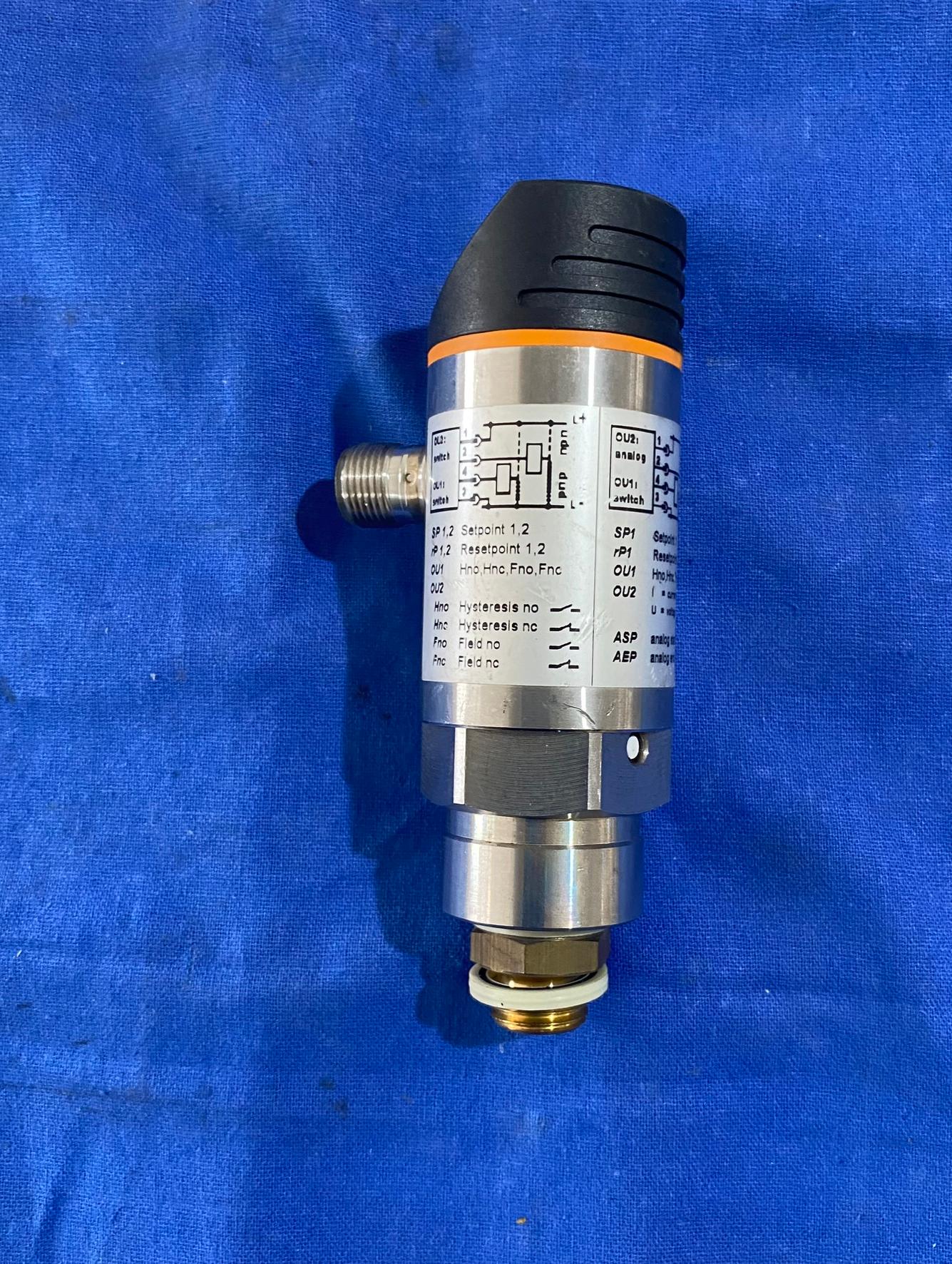

1. 接线方式

• M12 接插件（A 编码）：1 脚供电（L+），2 脚 OUT2，3 脚 OUT1，4 脚 0V。

• 模拟量输出需跳线选择电流 / 电压模式（默认 4-20 mA）。

2. 参数设定

• 通过面板按钮或 IO-Link 软件（如 ifm Container）调整开关点（SP）、复原点（rP）、输出极性等。

• 支持零点校准（COF）和量程复位（CAr），确保长期测量精度。

3. 配件支持

• 可选 G1/4 转 NPT 适配器、金属保护罩，适配特殊安装环境。

• 需搭配 M12 电缆（如 ifm 型号 EVC142）实现可靠连接。
