一、核心功能与硬件架构

1. 模块化扩展能力

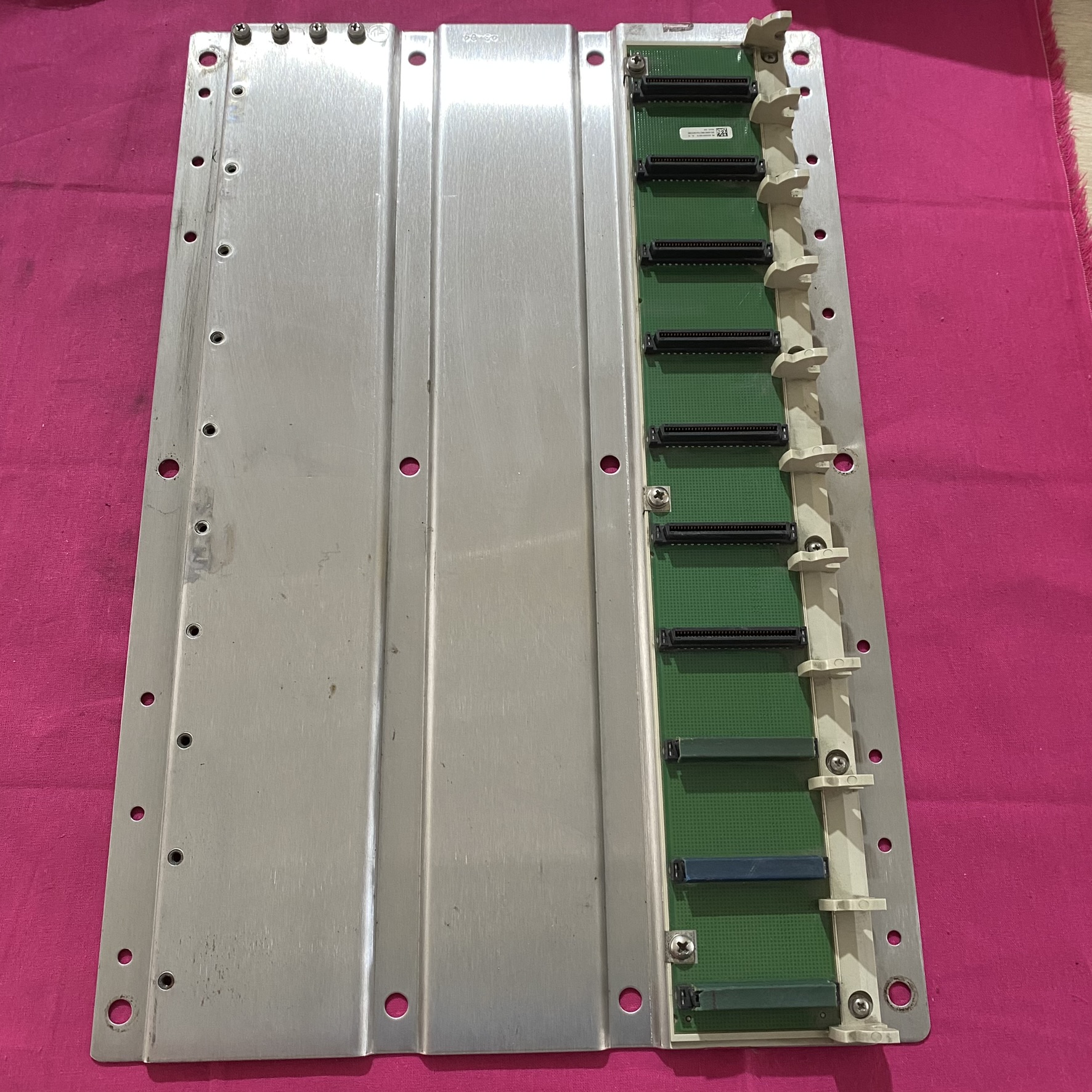

• 插槽配置：提供 10 个通用插槽，支持混合安装 数字量 / 模拟量 I/O 模块（如 140DDI35300）、通信模块（如 140NOE77111）及 专用功能模块（如 140CRA93200），满足中小型系统的灵活扩展需求。

• 背板总线：采用 Quantum 专用背板总线，支持模块间高速数据传输（速率≥10Mbps），确保实时控制指令的低延迟响应（典型值≤1ms）。

2. 兼容性设计

• 模块适配：兼容 全系列 Quantum 模块，包括：

• 控制器：140CPU67160（支持热备冗余）；

• 电源模块：140CPS11420（24V DC 输入，10A 输出）；

• 通信模块：140CRP31200（Ethernet RIO 主站）。

• 拓扑灵活性：支持 本地机架（直接安装于控制柜）或 远程机架（通过光纤延长至 2km），适配分布式控制系统（DCS）架构。

二、工业级可靠性特性

1. 环境适应性

• 宽温运行：工作温度 -25°C~+70°C，存储温度 -40°C~+85°C，适配高温车间（如冶金）或极寒环境（如石油钻井平台）。

• 抗干扰能力：通过 EN 61000-6-2 工业抗干扰测试，耐受 1kV 浪涌冲击（IEC 61000-4-5），可在变频器、焊机等强干扰设备附近稳定运行。

2. 冗余与维护

• 电源冗余：支持 双电源模块并联（如 140CPS11420×2），主电源故障时切换时间≤5ms，确保关键系统的连续性。

• 热插拔支持：需搭配 增强型机架（如 140CHS11000），可在线更换模块，维护时无需停机。

三、典型应用场景

1. 离散制造业产线控制

• 案例：某汽车总装线采用 140XBP01000 连接 8 路数字量输入模块（采集传感器信号）和 2 路模拟量输出模块（控制机器人伺服系统），配合 140CPU65150 控制器实现 50ms 级焊接工位协同控制，产能提升 15%。

2. 能源与水处理系统

• 案例：某污水处理厂通过 140XBP01000 扩展 16 路模拟量输入模块（监测 pH、流量等参数）和 4 路通信模块（连接 SCADA 系统），实现 100ms 级加药闭环控制，药剂消耗降低 20%。

3. 高危环境监控

• 案例：石油炼化厂选用 140XBP01000 搭配 ATEX 防爆型 I/O 模块（如 140DDI35300EX），在 Zone 2 危险区域实现 200ms 级泄漏检测与紧急停机，符合 IECEx 认证要求。

四、安装与调试要点

1. 硬件安装规范

• 机械固定：采用 35mm DIN 导轨或机柜螺栓安装，拧紧力矩 0.5~0.6N·m，防止振动导致接触不良。

• 线缆布局：

• 信号线缆：使用双绞屏蔽线（如 RVVP 2×1.0mm²），与动力线间距≥30cm；

• 光纤连接：远程机架需采用单模光纤（如 OM3），最大传输距离 15km。

2. 软件配置流程

• Unity Pro 编程：

1. 在软件中创建 10 插槽机架（型号 140XBP01000），并拖拽模块至对应插槽；

2. 配置 背板总线参数（如通信速率、超时时间）；

3. 下载程序至控制器，验证模块状态（绿色 LED 常亮为正常）。

• 诊断功能：

• 通过 LED 指示灯（如 PWR、COM）实时监控电源与通信状态；

• 查看 Unity Pro 在线诊断，获取模块故障代码（如 140DDI35300 的通道短路报警）。

五、与竞品的差异化优势

六、注意事项与维护建议

1. 模块兼容性验证：

• 旧版 Quantum 模块（如 140DDI35300 V1.0）可能与 140XBP01000 存在固件兼容性问题，需升级至 V2.0+。

2. 电源容量计算：

• 总功耗需≤电源模块额定功率（如 140CPS11420 最大 240W），建议预留 20% 余量。

3. 备件管理：

• 沈阳地区用户可通过施耐德授权服务商（如沈阳新松机器人）获取 4 小时备件响应，建议储备 140XBP01000 及常用 I/O 模块（如 140DDI35300）。

•

七、认证与合规性

• 基础认证：通过 CE、UL 508（工业控制设备安全）、CCC 认证，符合 IEC 61131-2 标准。

• 防爆认证：需定制 ATEX Zone 2/22 版本（型号后缀含 “EX”），可直接安装于非 0 区危险环境。

一、核心架构与扩展能力

1. 插槽配置
   提供 10 个通用插槽，支持混合安装 Quantum 全系列模块，包括：

• 控制器（如 140CPU67160 冗余 CPU）、

• 电源模块（如 140CPS11420 24V DC 电源）、

• 数字量 / 模拟量 I/O 模块（如 140DDI35300 数字输入模块）、

• 通信模块（如 140NOE77111 以太网模块）。
  单机架最大可扩展 160 点数字量 I/O 或 32 路模拟量 I/O，满足中小型控制系统需求。

2. 背板总线性能
   采用 Quantum 专用高速背板总线，数据传输速率≥10Mbps，模块间信号响应延迟≤1ms，确保实时控制指令（如逻辑运算、I/O 刷新）的高效执行。

二、工业级可靠性设计

1. 环境适应性

• 工作温度：-25°C~+70°C，可在高温车间（如冶金、化工）或低温环境（如冷藏仓库）稳定运行；

• 抗干扰能力：通过 EN 61000-6-2 工业抗干扰标准，耐受 1kV 浪涌冲击（IEC 61000-4-5），抵御变频器、电机等设备的电磁干扰。

2. 冗余与容错支持

• 支持双电源模块并联冗余（如 140CPS11420×2），主电源故障时自动切换至备用电源，切换时间≤5ms，保障系统不间断运行；

• 配合增强型机架（如 140CHS11000）可实现模块热插拔，在线更换 I/O 或通信模块时无需停机，减少维护 downtime。

三、兼容性与集成特性

1. 跨系统兼容
   不仅兼容 Quantum 系列模块，还可通过通信模块（如 140CRP31200）连接远程 I/O 站点（如 Momentum 系列），构建分布式控制架构，最大通信距离达 2km（光纤传输）。
2. 编程与诊断便捷性

• 支持通过 Unity Pro 软件进行机架配置，自动识别插入的模块并分配地址，简化编程流程；

• 模块状态通过 LED 指示灯实时反馈（如电源正常、通信故障），配合软件诊断功能可快速定位故障点（如通道短路、模块离线）。

四、安装与认证

1. 安装规范
   采用 35mm DIN 导轨或机柜螺栓固定，安装深度≤150mm，适合紧凑空间布局；背板与模块的连接采用防呆设计，避免误插损坏接口。
2. 合规认证
   通过 CE、UL 508、CCC 等认证，符合 IEC 61131-2 工业控制设备标准，部分定制型号支持 ATEX Zone 2/22 防爆认证，可用于化工、油气等危险环境。
