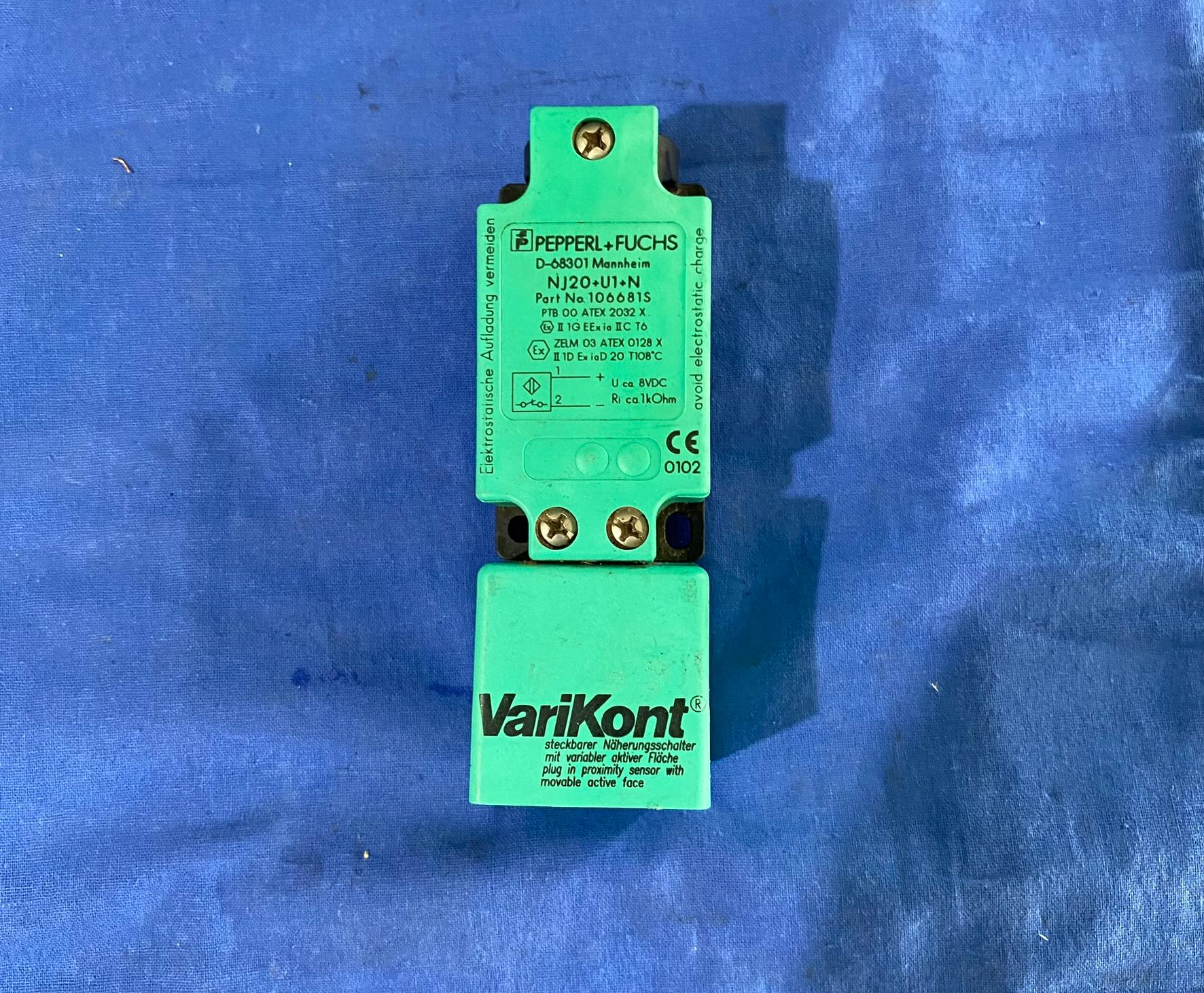

‍倍加福 NJ20＋U1＋N 电感式接近传感器

一、核心技术参数

额定工作距离：20 mm（非齐平安装）。

可靠动作距离：0–16.2 mm，确保在复杂环境下稳定触发。

衰减特性：对铝（Al）的衰减系数为 0.4，对 304 不锈钢的衰减系数为 0.85，可适应不同材质的检测目标。

输出类型：符合 NAMUR 标准（常闭 NC），兼容工业控制系统的数字信号接口。

工作电压：8.2 V（内阻约 1 kΩ），支持 2 线制接线，简化安装复杂度。

开关频率：0–150 Hz，适用于中高速检测场景。

防爆认证：ATEX II 1G Ex ia IIC T6…T1 Ga，适用于 0 区、1 区爆炸性气体环境；同时符合 IECEx 和中国防爆标准（GB3836.1-2000）。

其他认证：cULus、cCSAus、CE，满足全球主要市场的安全要求。

防护等级：IP68，可在水下长期工作（如 1 米水深）。

温度范围：-25°C 至 100°C，适应极端工业环境。

外壳材料：PBT 塑料，抗腐蚀且耐机械冲击。

二、型号组成解析

NJ 系列：代表倍加福的标准型电感式传感器，以高可靠性和长寿命著称。

20：额定检测距离为 20 mm。

U：表示端子盒连接方式，支持导线截面积达 2.5 mm²，便于现场接线。

1：可能代表端子数量或特定设计（需结合具体手册确认）。

NAMUR 输出：符合 DIN EN 60947-5-6 标准，适用于本质安全型电路。

防爆等级关联：与 ATEX 认证中的 “ia”（本质安全）结合，确保在危险区域的安全性。

三、典型应用场景

石油化工、制药、食品加工等行业中，用于检测阀门位置、管道堵塞或物料流动状态，同时满足防爆要求。

高温、高湿、粉尘或水下环境（如矿山、污水处理）中，替代传统机械开关，提升系统可靠性。

需与安全栅（如倍加福 NJ 系列关联设备）配合使用，确保整个电路的能量限制在安全阈值内。例如，通过安全栅将危险区域的传感器信号隔离后传输至安全区域的控制器。

四、选型与配置要点

若用于粉尘环境，需确认是否满足Ex iaD认证（如 NJ20+U1+N 的 1D 防护等级）。

低温环境（-60°C 以下）需额外安装抗冲击外壳。

NAMUR 输出需与 PLC 或 DCS 的 NAMUR 输入模块直接匹配，避免信号转换误差。

若需模拟量输出，可选择 NJ 系列其他型号（如 NJ20P+U1+A2）。

非齐平安装时，需确保传感器周围无金属干扰物，以保证检测精度。

接线端子的拧紧扭矩需控制在 1.2 N・m（±10%），避免接触不良。
