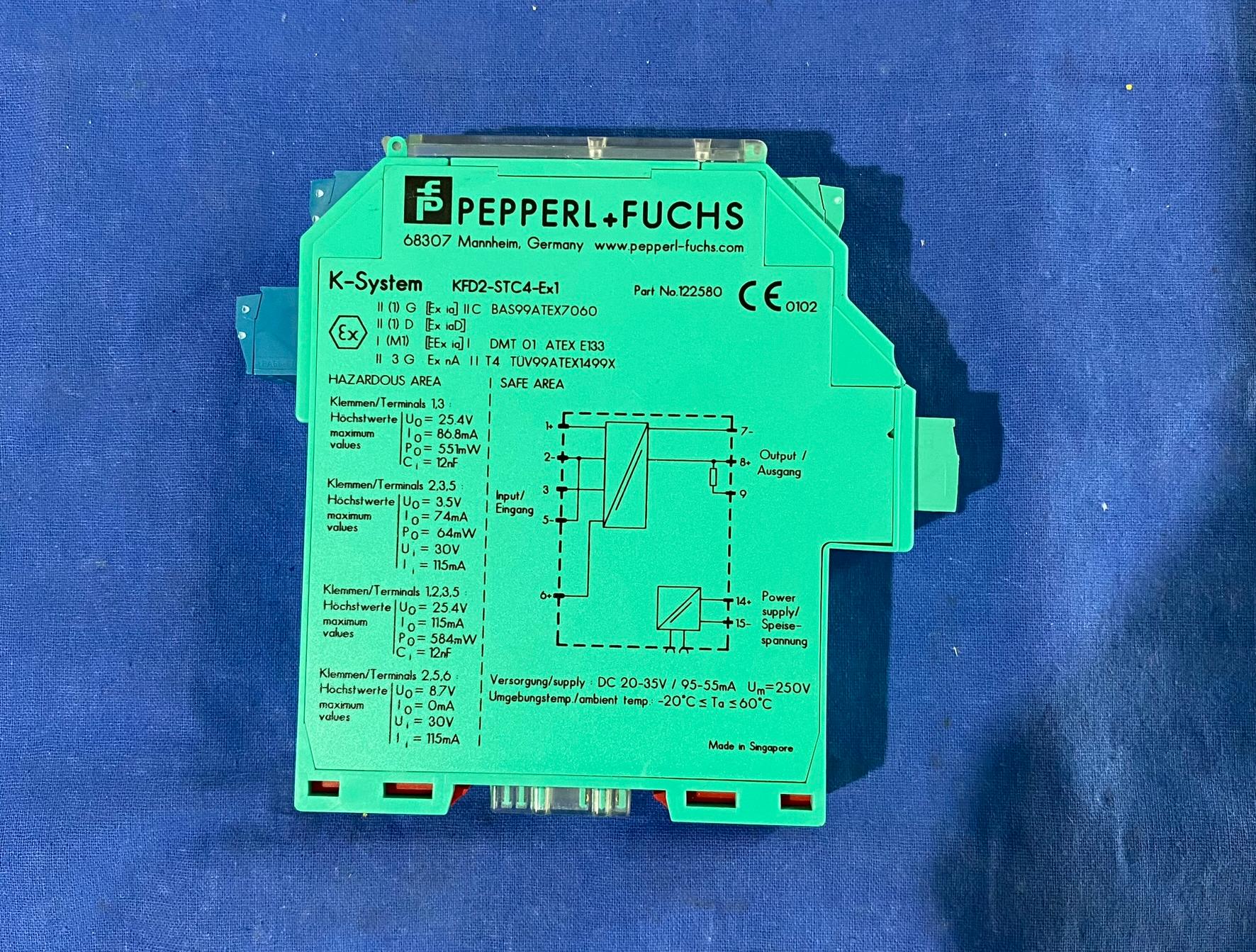

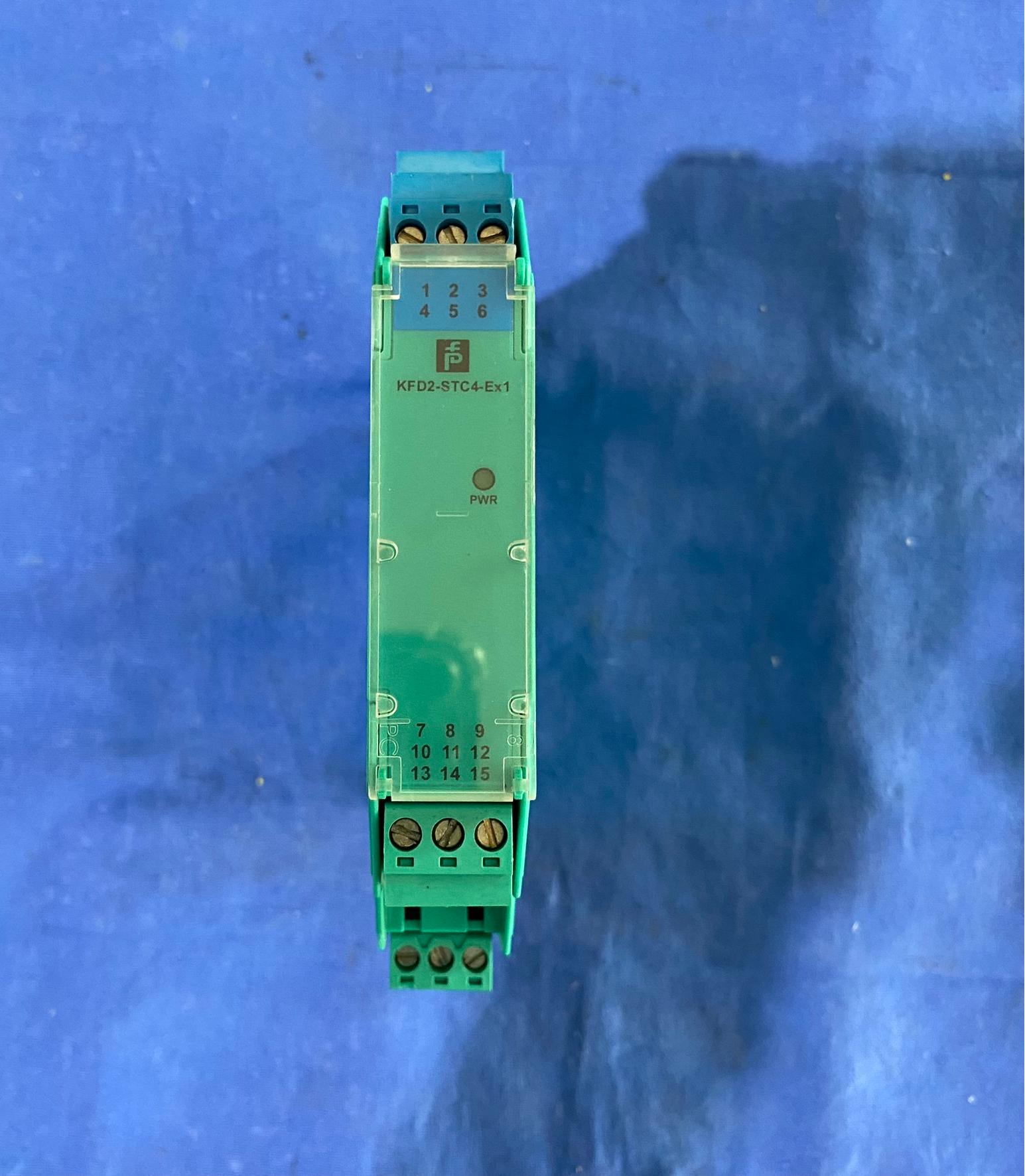

倍加福 KFD2-STC4-EXL 安全栅

一、型号解析与技术特性

1. 型号构成
   KFD2-STC4 系列中，"KFD2" 代表隔离式安全栅，"STC" 表示支持智能变送器（如 HART 协议），"4" 通常指通道数（如单通道或双通道）。例如：

• KFD2-STC4-Ex1.2O：单通道，一进二出设计，支持两线制 / 三线制智能变送器，输出 0/4-20mA 双路信号，符合 SIL2 安全等级。

• KFD2-STC4-Ex2：双通道版本，适用于需要多路信号处理的场景。

2. 核心参数

• 供电：24V DC（通过电源轨或端子供电），电压范围 20-35V DC。

• 信号处理：支持 4-20mA+HART 信号，可叠加数字通信，带宽达 7.5kHz。

• 安全认证：符合 ATEX、IECEx 等标准，防爆等级为 Ex nA II T4（适用于 Zone 2 危险区域）。

• 隔离特性：输入 / 输出隔离电压峰值 375V，满足本质安全要求。

3. 功能扩展

• HART 兼容性：内置 250Ω 电阻，支持 HART 手操器直接接入测试端子。

• 线路监测：部分型号（如 KFD2-STC4-Ex1.ES）支持线路故障检测（LFD），通过 LED 和干接点输出报警信号。

•

二、应用场景与安装规范

1. 典型应用

• 智能变送器供电：为两线制或三线制变送器（如压力、温度传感器）提供本质安全电源，并将信号隔离传输至 DCS/PLC 系统。

• 信号分配：一进二出设计可将单路信号复制为两路独立输出，满足多系统冗余监测需求。

• 危险区域适配：适用于爆炸性气体环境（如 IIB/IIC 类）和粉尘环境（IIIC 类），防护等级 IP20。

2. 安装要点

• 电源端子（1+、2-）需接入 24V DC，并确保接地电阻≤1Ω。

• 现场侧（危险区）使用屏蔽双绞线，屏蔽层单端接地；安全区线路需与强电隔离。

• 接线规范：

• 跳线设置：通过内部拨码开关（如 S1/S2）切换两线制 / 四线制模式，或配置电压输出（1-5V）。

• 导轨安装：支持 35mm DIN 导轨，兼容电源轨（UPR-03）实现集中供电。

3. 维护与测试

• 故障诊断：LED 指示灯显示电源状态（绿色）和通信状态（黄色），配合 HART 工具可读取设备信息。

• 安全验证：禁止使用兆欧表直接测试本安回路，需断开安全栅后进行线路检查。
