倍加福 KFDO-TR-EXL 安全栅

一、核心功能与应用场景

1. 信号转换与线性化

• 支持 2 线或 3 线制 PT100 输入，可将温度信号转换为 4-20mA 输出。

• 输出可选择温度线性化功能，线性化后测量范围为 25-375°C，无线性化时为 25-800°C。

• 适用于石油、化工、天然气等危险环境中的温度监测系统，例如反应釜、管道或储罐的温度控制。

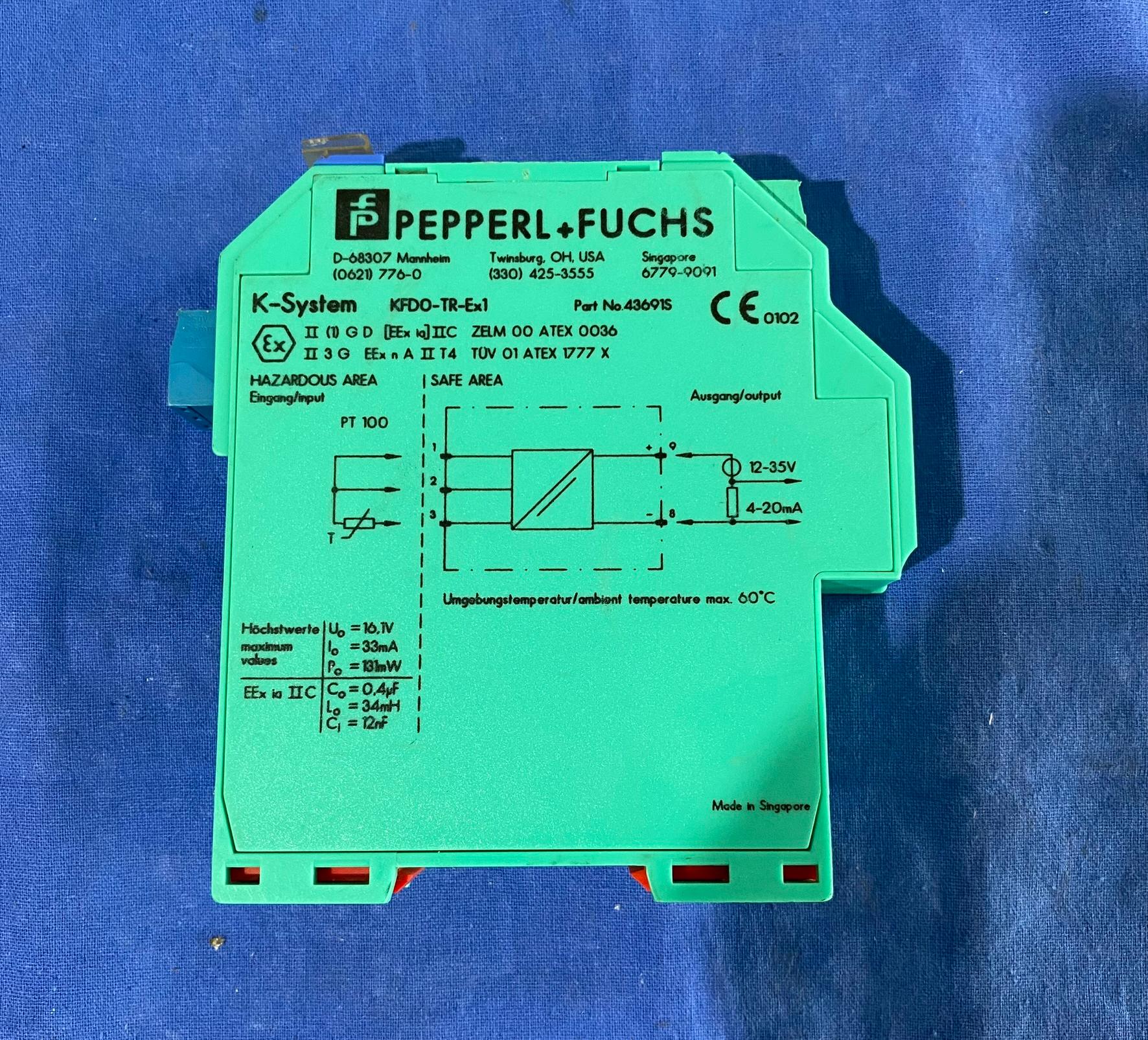

2. 本质安全与防爆认证

• ATEX：II 3G Ex nA IIC T4 Gc

• IECEx：Ex nA IIC T4 Gc

• CSA：Class I, Division 2, Groups A, B, C, D。

• 符合 ATEX、IECEx、CSA 等国际防爆标准，适用于 Zone 2（ATEX 类别 3G）和 Class I, Division 2 危险区域。

• 具体认证包括：

• 中国市场需确认是否符合 CCC Ex 认证（认证编号：2021322316004118，新加坡签发。

3. 智能通讯与兼容性

• 支持 HART 协议，可与主流 DCS/PLC 系统（如西门子、ABB、Emerson）无缝集成，兼容智能与非智能仪表。

• 面板按键或 PC 机组态，带 LED 显示，可直观查看温度值、信号状态及报警信息。

二、技术参数与设计特点

1. 电气特性

• 供电：24V DC（回路供电），电压范围 12-35V DC，功耗低至 0.5W。

• 输出：4-20mA，限制电流≤35mA，负载能力≤600Ω（24V 供电时）。

• 精度：±0.1% FS（典型值），温度漂移≤0.01%/°C。

2. 结构与安装

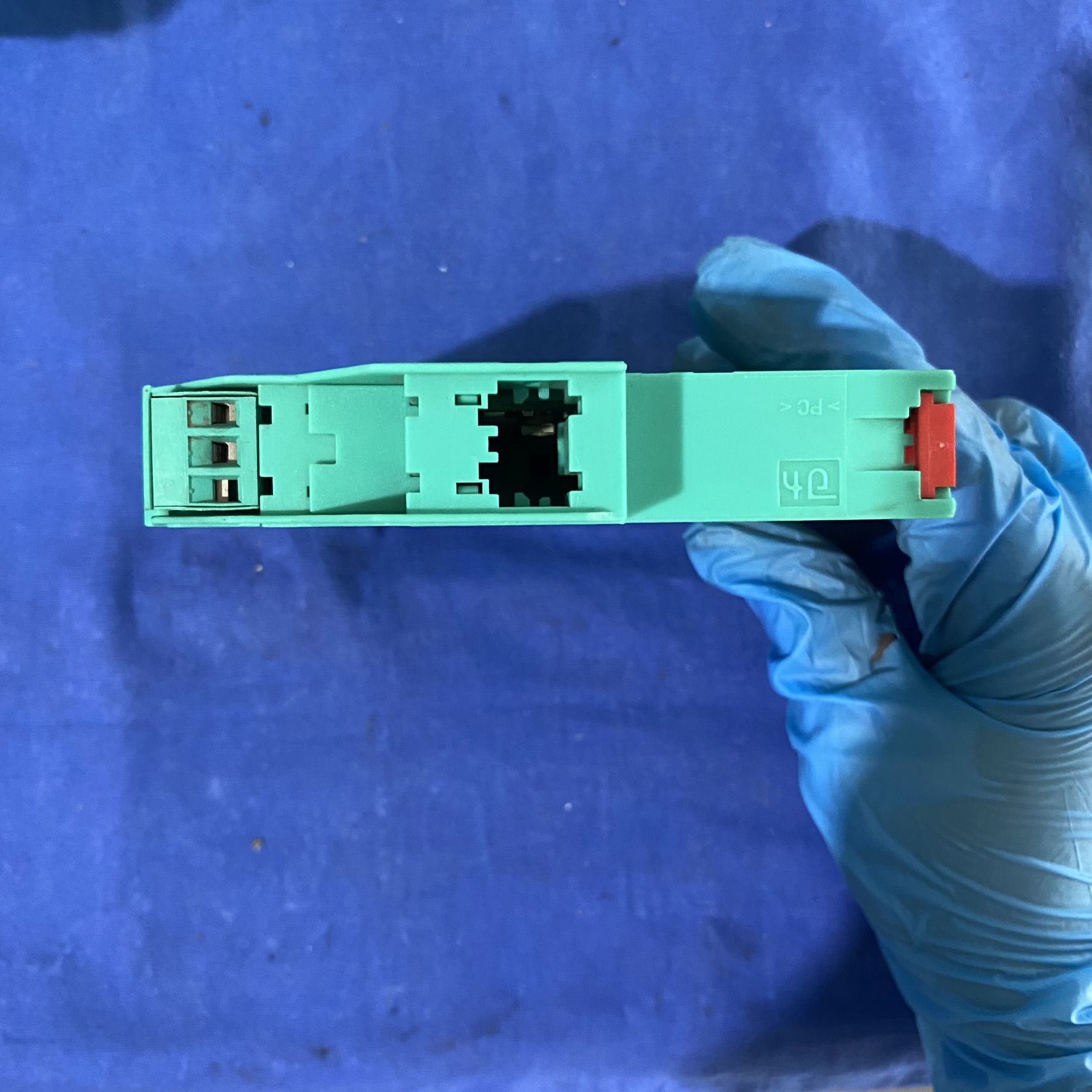

• 尺寸：20×119×115mm（宽 × 高 × 深），采用 B2 型紧凑型外壳，支持 DIN 导轨安装。

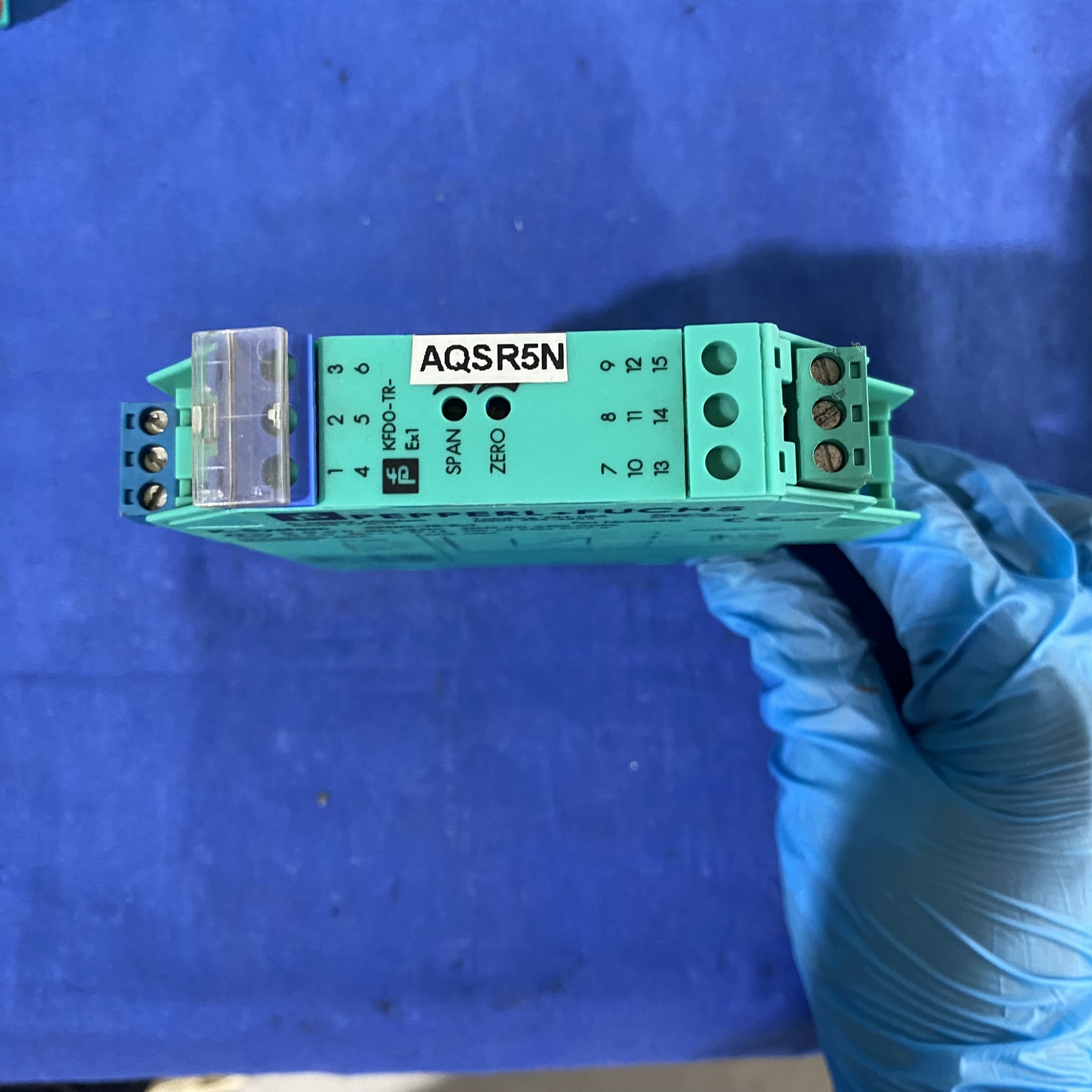

• 接线：可插拔端子设计，现场侧与系统侧端子颜色区分，避免误操作。

• 冗余供电：可配合 UPR-03 电源轨道和 KFD2-EB2.R4A.B 冗余电源模块，确保系统高可靠性。

3. 安全与诊断

• 具备现场线路监视功能，可检测断线、短路等故障，并通过继电器输出报警信号。

• 支持带电检修，减少停机时间，符合工业自动化系统的高可用性需求。

• 一、石油与天然气行业

• 井口与管道温度监测

• 用于油井、输油管道及天然气输送管线的温度实时监控，确保流体状态稳定。例如，通过 PT100 传感器监测原油在高压输送中的温度变化，防止因温度异常导致的结蜡或相变风险。

• 支持 HART 协议的特性使其可与智能变送器集成，实现远程组态与诊断，减少人工巡检频率。

• 炼油与化工装置

• 在蒸馏塔、反应釜等关键设备中，将 PT100 信号转换为 4-20mA 标准信号，为 DCS 系统提供精确温度数据，优化工艺参数控制（如催化裂化反应温度调节）。

• 符合 ATEX、IECEx 认证，适用于含爆炸性气体的泵房、储罐区等 Zone 2 危险区域。

•

• 二、化工与石化行业

• 反应过程控制

• 在聚合反应釜、加氢反应器等设备中，通过线性化温度输出（25-375°C）实现精确温控，确保化学反应按预设条件进行，避免因温度波动引发的安全事故或产品质量问题。

• 支持断线检测功能，可及时发现传感器故障，防止因信号中断导致的系统误判。

• 安全仪表系统（SIS）

• 作为 SIL2 级设备，可接入紧急停车系统（ESD），在温度超限或传感器故障时触发联锁保护，例如在高压反应釜超温时自动切断进料阀门。

• 三、制药与食品饮料行业

• 洁净室与无菌环境

• 在制药车间的洁净室中，用于冻干机、灭菌柜等设备的温度监测，确保生产环境符合 GMP 标准。其本质安全设计避免电火花风险，满足药品生产对防爆与洁净度的双重要求。

• 食品饮料行业中，可监测巴氏杀菌设备、发酵罐的温度，保障产品质量安全（如乳制品杀菌温度控制在 72-75°C）。

• 智能产线集成

• 支持 HART 协议的特性使其可与智能温控仪表（如 E+H、Rosemount）无缝对接，实现生产过程的数字化管理。例如，在灌装生产线中，通过远程组态实时调整温度参数，提升换产效率。

• 四、电力与能源行业

• 火力发电与新能源

• 在燃煤电厂的汽轮机、锅炉等设备中，监测润滑油温度、蒸汽管道温度，确保机组安全运行。其 - 25°C 至 + 60°C 的宽温工作范围适用于户外变电站等复杂环境。

• 光伏逆变器、储能电池组的温度监控，防止因过热导致的设备损坏或火灾风险，符合 IECEx 认证的防爆设计适用于含氢气的储能舱危险区域。

• 核电辅助系统

• 在核电站的辅助系统（如循环冷却水系统）中，监测泵组、热交换器的温度，确保放射性区域外的非核级设备安全运行。

• 五、水处理与环保行业

• 污水处理厂

• 在厌氧消化池、沼气储罐等危险区域，监测发酵温度与沼气生成情况。其本质安全设计可防止因电气设备火花引发的沼气爆炸风险。

• 配合浪涌保护器（如 P-LB 系列）使用，可抵御雷击等外部干扰，保障信号传输稳定性。

• 工业废水处理

• 在化学氧化反应池、膜处理设备中，通过温度监测优化药剂投加量与反应时间，提升处理效率并降低能耗。

• 六、冶金与重工业

• 钢铁冶炼过程

• 监测高炉炉顶温度、连铸坯冷却水温，为 PLC 系统提供实时数据，优化生产工艺（如避免钢坯因冷却不均产生裂纹）。

• 支持 3 线制 PT100 输入，可消除长距离传输中的线路电阻误差，确保高温环境下的测量精度。

• 矿山与采石场

• 在地下矿井的通风系统、爆破作业区，监测空气温度与设备运行温度，预防瓦斯积聚或机械过热引发的安全事故。

• 七、特殊场景与扩展应用

• 极端环境应用

• 工作温度范围 - 25°C 至 + 60°C，湿度≤95%（无冷凝），适用于极地油气开采、热带地区化工装置等恶劣环境。

• 例如，在北极 LNG 液化工厂中，监测低温管道的温度变化，防止因冻堵导致的管道破裂。

• 智能工厂与预测性维护

• 通过 HART 协议将温度数据上传至工业物联网平台，结合 AI 算法分析设备健康状态，实现预测性维护（如提前预警轴承过热故障）。

• 一进二出型号（如 KFD2-STC4-Ex1.2O）可同时向 DCS 和云端服务器传输数据，满足数字化工厂的多系统集成需求。
