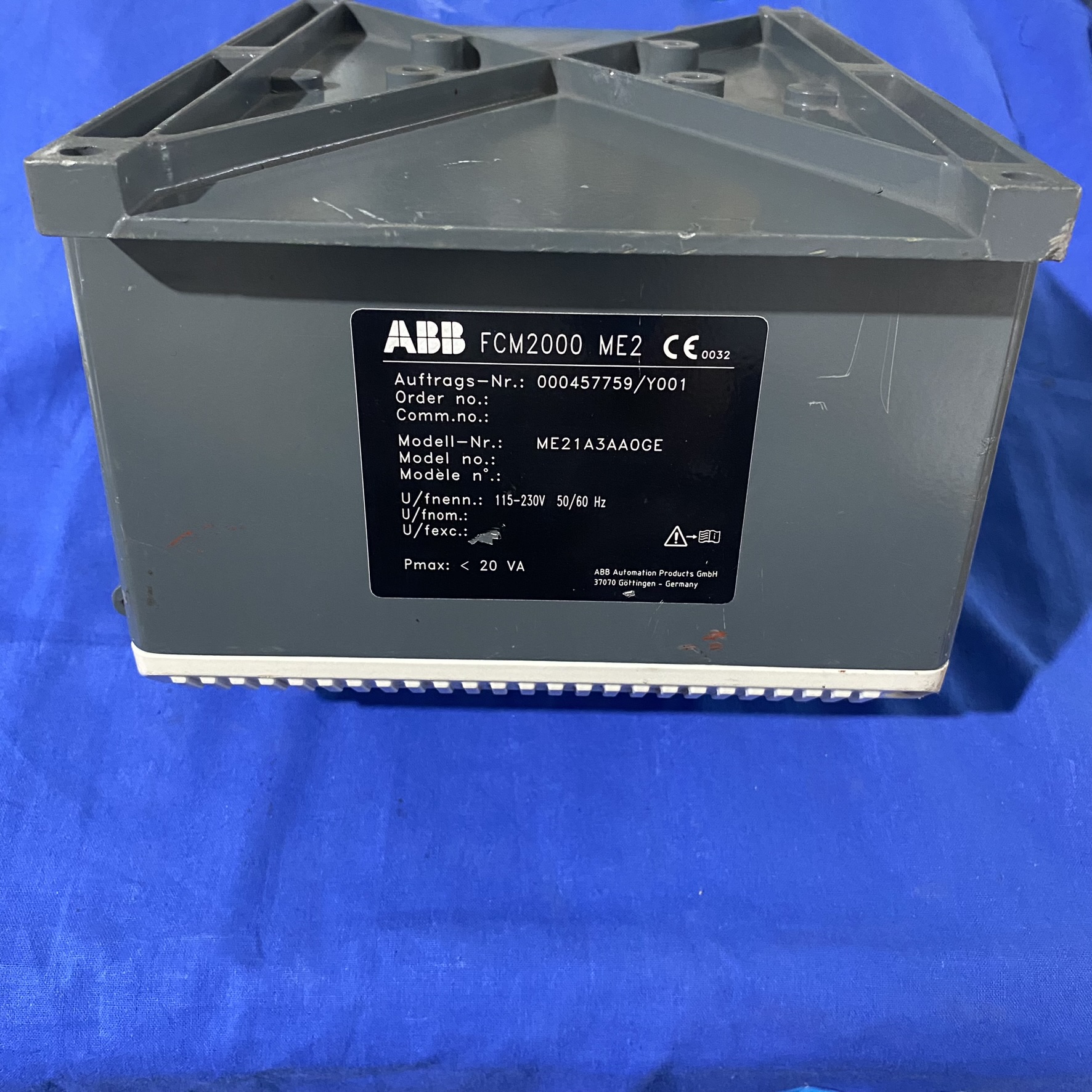

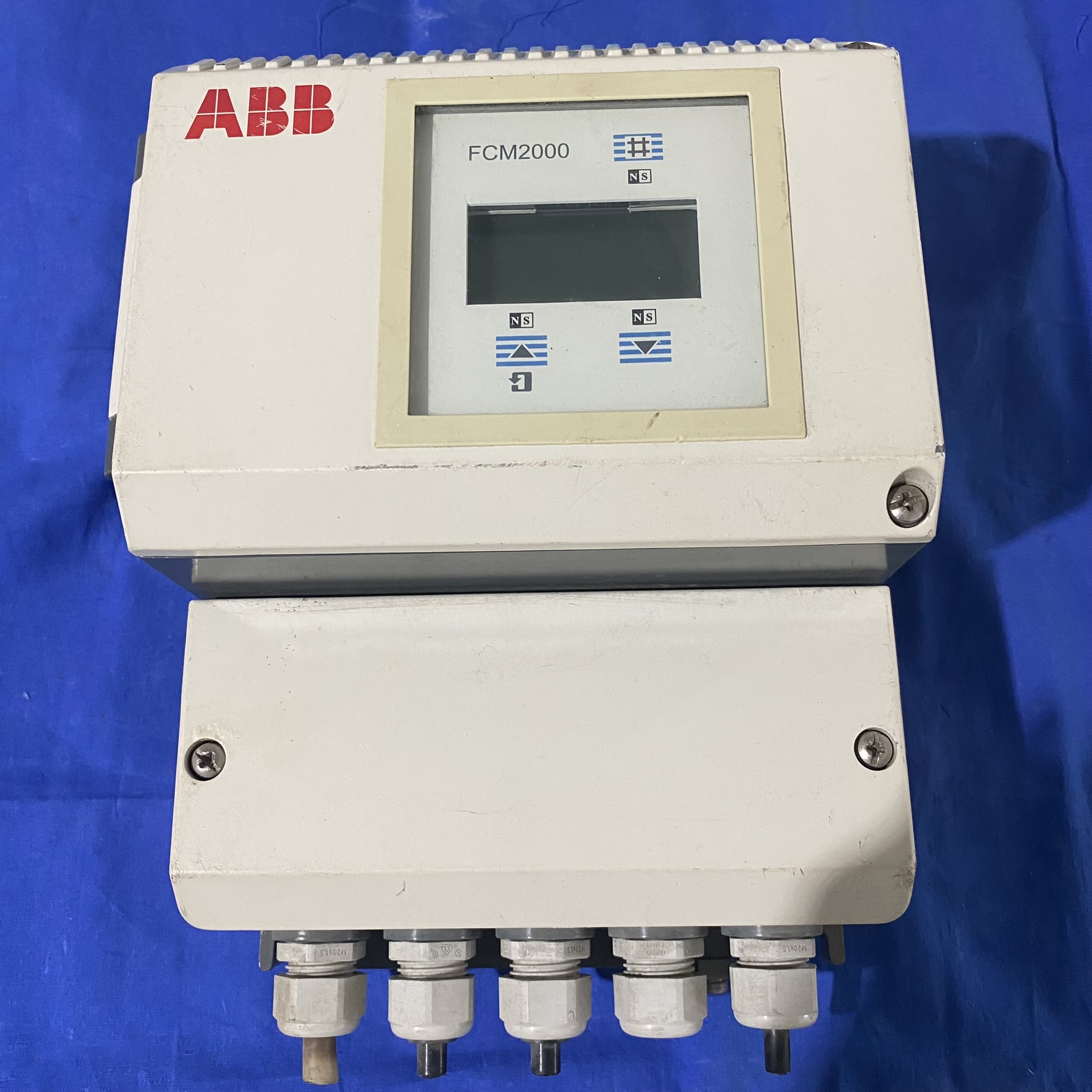

ABB FCM2000 ME2 分体型转换器

一、产品定位与功能

1. 核心功能

• 多参数测量：同步测量质量流量、密度、温度，并可计算体积流量或浓度。

• 高精度：质量流量精度可达 ±0.15%（典型值），密度精度 ±0.005 kg/l（扩展标定时）。

• 抗干扰设计：采用数字信号处理器（DSP）和双弯曲管结构，减少外部振动和气体夹杂的影响。

2. 应用领域

• 工业场景：化工、石油天然气、食品饮料、制药、电力及水处理等行业，尤其适合低流量、高粘度或含固体颗粒的流体测量。

• 典型场景：油井化学注入、造纸机计量、食品调味剂添加、废水处理等。

二、技术规格与特性

1. 硬件参数

• 电源：支持宽电压输入，高电压型 85–253 VAC，低电压型 20.4–26.4 VAC 或 20.4–31.2 VDC。

• 输出信号：两路 4–20 mA 模拟输出（可配置为流量、密度或温度），一路脉冲输出，支持 HART、PROFIBUS PA 等通信协议。

• 防护等级：IP67（防尘防水），可选防爆认证（如 ATEX Zone 1、FM Class 1 Div 1/2）。

• 环境适应性：工作温度 -25°C 至 +60°C，流体温度范围 -50°C 至 +180°C（取决于传感器型号）。

2. 传感器兼容性

• 配套传感器：可连接 MC2（DN20–DN150）或 MS2（DN1.5–DN150）传感器，支持多种过程连接（法兰、螺纹、三夹头等）。

• 分体式设计：转换器与传感器通过电缆连接，最大距离 50 米，便于安装在远离现场的控制室。

•

3. 操作与维护

• 便捷组态：通过磁棒或 HART 手操器进行参数设置，无需开盖操作。

• 自诊断功能：实时监测传感器状态，自动检测零点漂移和故障，支持远程诊断。

• 模块化设计：电子板卡可快速更换，EEPROM 存储组态数据，更换时无需重新配置。

三、安装与使用要求

1. 安装规范

• 管道要求：传感器需完全充满流体，安装时避免应力（如平行法兰配对），无需前后直管段。

• 环境要求：转换器应安装在无振动、避免日光直射的位置，接地需符合 EMC 标准。

• 防爆区域：在危险环境中需选用对应防爆等级的型号（如 ATEX Zone 1），并遵循电缆密封和接地规范。

2. 标定与校准

• 出厂标定：每台设备均通过实流标定，提供标定数据表，扩展密度标定需额外申请。

• 现场维护：建议每年检查密封性、磨损情况及环境条件，维修需由授权人员进行。
