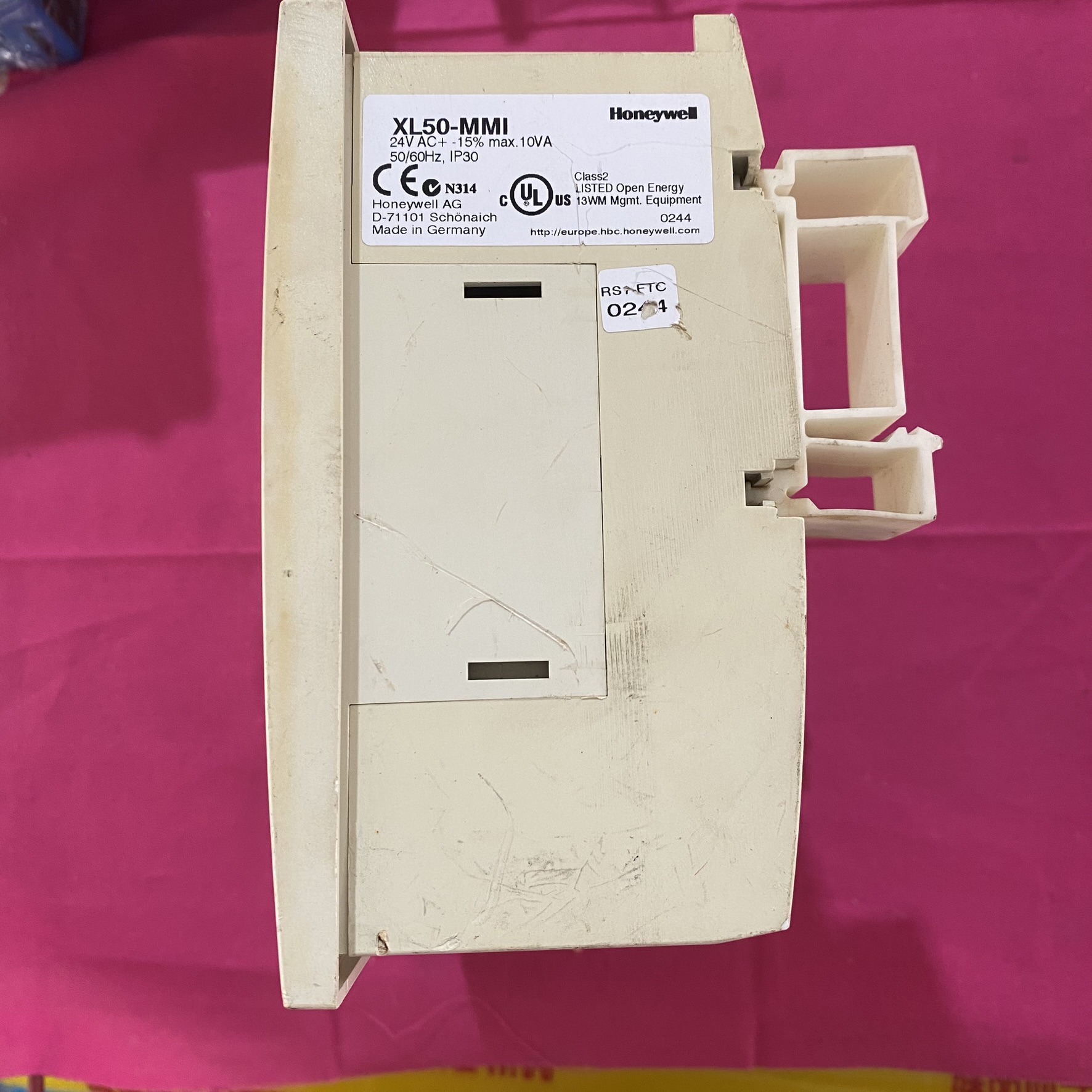

霍尼韦尔 XL50-MMI直接数字控制器
    发布时间: 2025-08-14 17:12

霍尼韦尔 XL50-MMI 是 EXCEL5000 系列 的直接数字控制器(DDC),专为中小型建筑与工业场景设计,集成人机界面(MMI)模块化控制功能,提供暖通空调(HVAC)、能源管理及环境监控的一体化解决方案

霍尼韦尔 XL50-MMI直接数字控制器

一、核心功能与技术特性

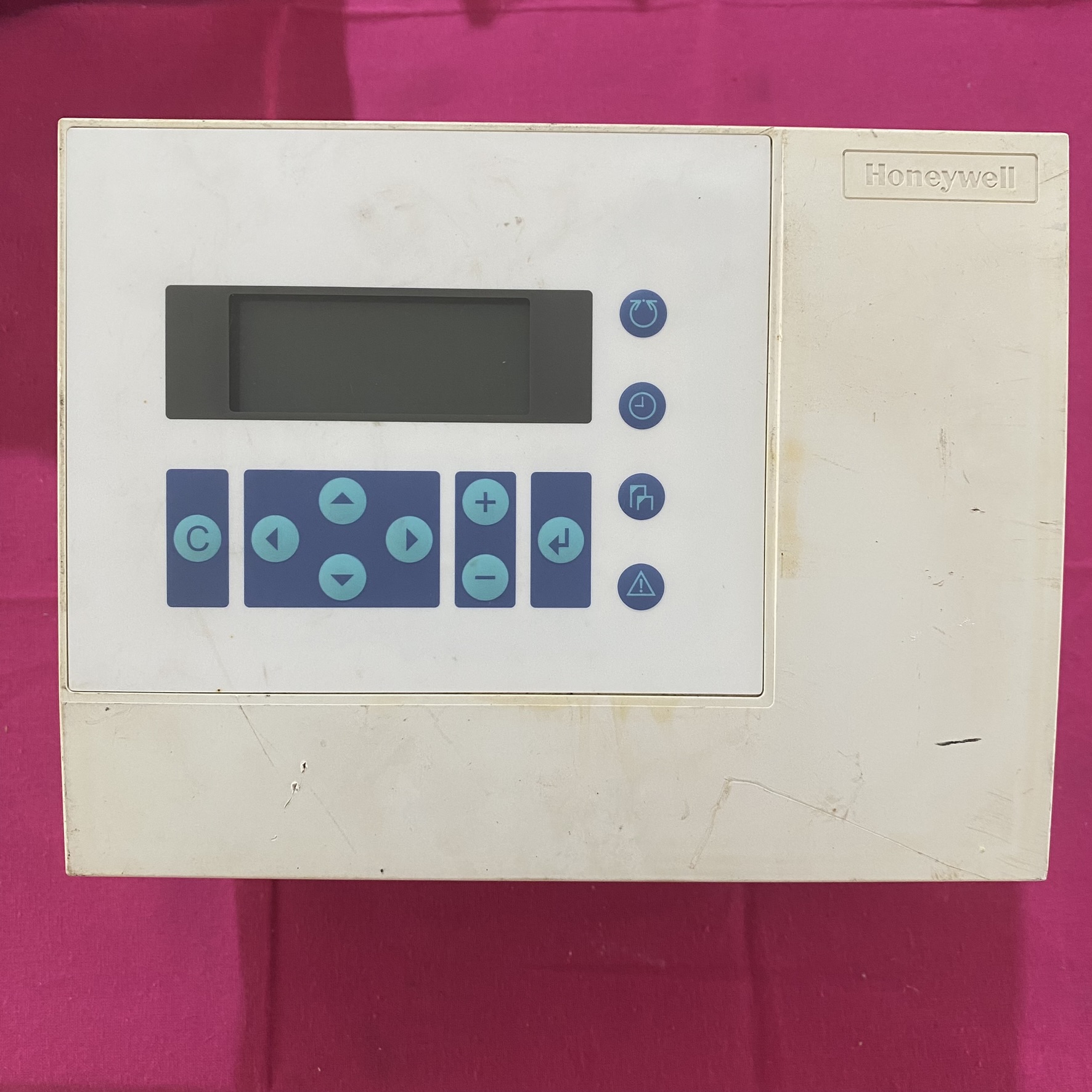

1. 集成化人机交互界面

  • 4 行 16 字符 LCD 显示屏
    实时显示温度、湿度、阀门状态等参数,支持对比度调节与背光功能,适用于光线复杂的工业环境。例如,在制药车间中可直观显示恒温系统的设定值与实际值偏差。

  • 物理按键操作
    8 个功能键(如 “Menu”“Reset”)与 4 个快速访问键,支持本地参数调整(如修改温度设定值)、报警复位及设备状态查询,无需外接电脑即可完成基础操作。

  • 状态指示灯
    绿色 LED 指示电源正常,黄色 LED 提示通信故障,红色 LED 报警硬件错误,支持快速定位系统问题。

2. 灵活的控制与 I/O 配置

  • 模块化 I/O 设计
    • 8 路通用模拟输入(AI):兼容 NTC20k 热敏电阻(-50~+150°C)、0~10V 电压、4~20mA 电流信号,可直接接入温湿度传感器、压力变送器。

    • 4 路模拟输出(AO):0~10V 信号驱动电动调节阀或变频器,支持 PID 算法实现精密控制(如 ±0.5°C 恒温调节)。

    • 4 路数字输入(DI):监测风机启停、水流开关等干接点信号,支持 0~15Hz 脉冲计数(如统计设备运行时长)。

    • 6 路数字输出(DO):24VAC 双向可控硅输出(0.8A / 路),直接控制继电器、接触器或三位执行器(如空调风阀的全开 / 全关 / 中间状态)。

  • 扩展能力
    通过分布式 I/O 模块(如 XS50 系列)可扩展至60 个 I/O 点,例如在区域供热系统中连接多个温度传感器与调节阀,实现跨区域协同控制。

3. 多协议通信与系统集成

  • 开放式通信架构
    • LonWorks 网络:内置 FTT10A 收发器,支持 LonMark 标准网络变量(NV),可与第三方 LonWorks 设备(如西门子 Desigo 系统)无缝通信,实现跨品牌系统集成。

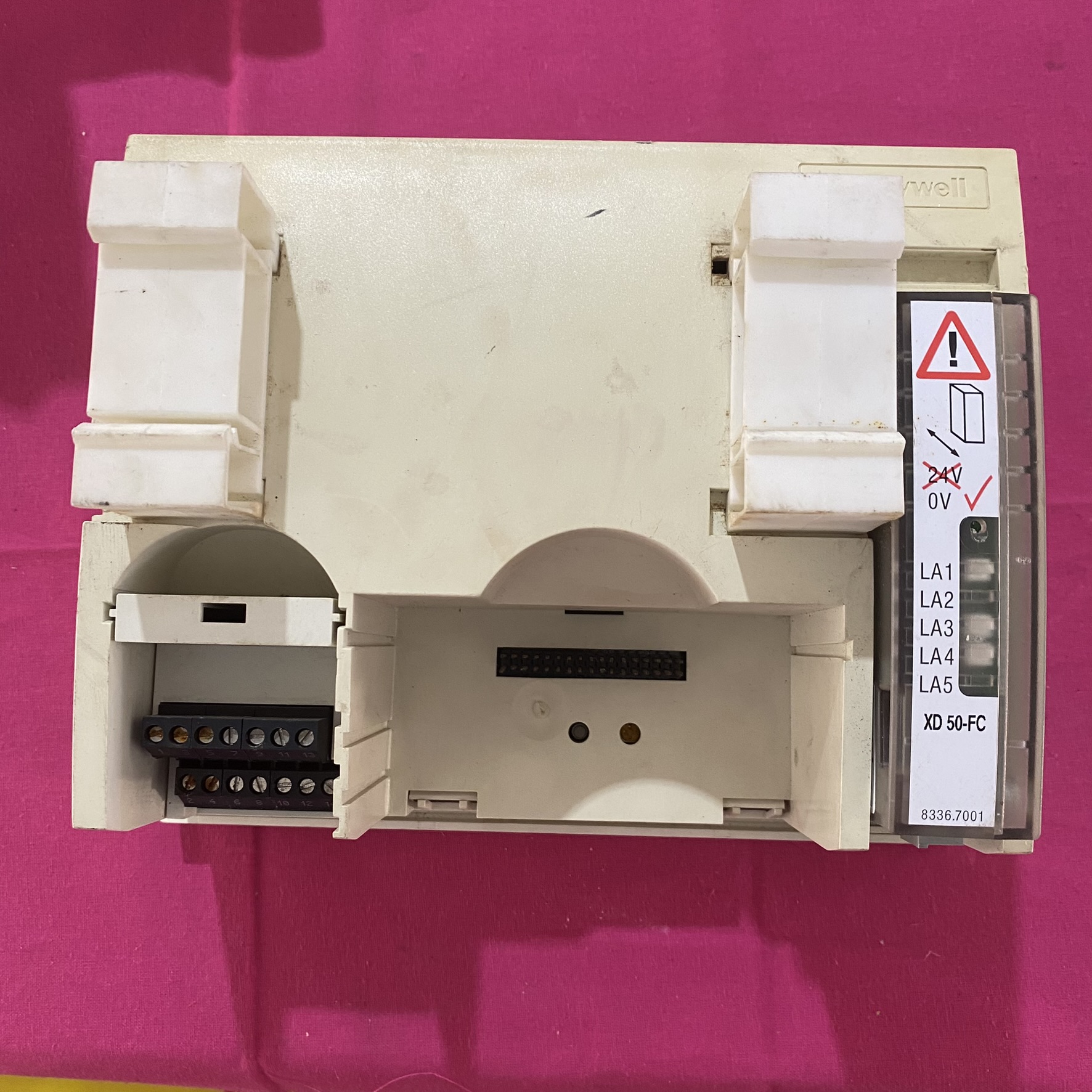

    • C-Bus 总线:通过 XD50B-FC 通信模块实现霍尼韦尔系统内设备的高速数据交互(波特率 38.4kbps),支持对等网络通信与跨控制器数据访问。

    • 串行接口:RS232 端口支持 Modem/ISDN 拨号通信,可通过霍尼韦尔XL-Online软件实现远程编程与诊断,适用于无人值守的偏远站点。

  • 协议兼容性
    支持 OPC UA 协议与 BACnet 网关(需外接模块),可将数据上传至楼宇管理系统(BMS)或云端平台,满足智慧城市与工业 4.0 的互联需求。

4. 高可靠性与环境适应性

  • 工业级设计
    • 宽温运行:0~50°C 工作温度,-20~70°C 存储温度,耐受多尘、轻度潮湿环境(污染等级 3),适用于工厂车间或地下室等复杂场景。

    • 抗干扰能力:符合 IEC 61000-6-2 标准,可抑制电磁脉冲(EMP)与射频干扰(RFI),保障控制系统稳定性。

  • 数据保护机制
    内置超级电容可在断电后维持 RAM 数据72 小时,确保系统重启后无需重新配置参数,适用于频繁断电的工业环境。

5. 认证与合规性

  • 国际认证

    • UL 认证(文件号 E335242):符合北美工业安全标准,适用于石油化工、电力等关键基础设施。

    • CE 认证(EMC 指令 2014/30/EU):支持欧洲市场准入,满足 RoHS 环保要求。

    • IP30 防护:机柜内安装时可抵御灰尘侵入,带金属保护夹时可承受 5g 振动(10~55Hz)。

二、典型应用场景

1. 建筑自动化与 HVAC 控制

  • 商业建筑环境管理
    连接温度传感器与电动风阀,通过预设程序实现夏季制冷、冬季制热的自动切换。例如,当室内 CO₂浓度超过 1000ppm 时,自动开启新风系统补气,并通过 MMI 界面提示操作人员。

  • 实验室环境监控
    集成温湿度传感器与有毒气体探测器,当 DI 检测到气体泄漏时,立即通过 DO 关闭通风系统并启动应急排风,同时通过 LonWorks 网络向中控室发送警报,确保人员安全。

2. 工业过程控制

  • 供药恒温系统
    通过 8AI 采集多桶槽温度信号,结合 4AO 驱动蒸汽调节阀,实现 ±0.5°C 的高精度恒温控制。内置 PID 算法可自动补偿环境温度波动,并通过 DI 监测液位开关,触发 DO 关闭蒸汽阀并报警。

  • 区域供热系统
    连接热交换器的流量传感器(4-20mA 输入)与电动调节阀(0-10V 输出),通过 C-Bus 网络与其他控制器协同,动态分配热量至不同建筑,提升供热效率 20% 以上。

3. 能源管理与优化

  • 光伏建筑一体化
    监测太阳能板温度与逆变器状态,联动 DO 控制遮阳百叶角度,优化发电效率并保护设备。同时通过 MMI 界面显示实时发电量与能耗数据,支持分时电价策略。

  • 商业场所节能
    在超市中,通过 DO 控制夜间照明与制冷机组的分时启停,结合 AI 监测货架区域温度,动态调整空调负荷,降低能耗 15% 以上。

三、选型与配置建议

1. 硬件匹配

  • 传感器与执行器选型
    • 温度测量:优先选择霍尼韦尔T7753A NTC20k 传感器,精度 ±0.3°C,响应时间≤15 秒,适配高温环境。

    • 湿度测量:搭配HIH-4000系列湿度变送器,输出 4-20mA 信号,支持温湿度补偿算法,适用于洁净室等高精度场景。

    • 执行器:推荐V5011 系列电动调节阀,带弹簧复位功能,确保断电时阀门安全关闭,适用于锅炉、熔炉等关键设备。

  • 扩展模块配置
    • 分布式 I/O:通过XS50 系列端子排扩展至 60 个 I/O 点,例如在水泥窑监控中增加振动传感器与电机电流监测模块。

    • 通信扩展:使用XD50B-FC 模块实现 C-Bus 与 LonWorks 双协议通信,支持跨网段数据交互。

2. 编程与控制策略

  • 自由编程与预置应用
    • CARE 编程工具:支持梯形图、功能块图等多种语言,适用于复杂逻辑控制(如多设备联锁)。例如,在垃圾焚烧炉中编写程序实现火焰监测与废气排放的闭环控制。

    • Lizard 软件:通过图形化界面选择预置应用程序(如 “锅炉控制”“区域供热”),自动生成控制逻辑,降低编程门槛。

  • 能源优化算法
    启用NV-Booster® 功能减少 LonWorks 网络变量数量,例如在连锁商店中通过共享温湿度数据,减少控制器数量并降低通信负载。

3. 维护与诊断

  • 自诊断功能
    • LED 状态指示:绿色(运行正常)、黄色(通信故障)、红色(硬件错误),支持快速定位问题模块。

    • 日志记录:内置 EEPROM 存储最近 99 条报警事件(含时间戳、故障代码),可通过 CARE 软件查询,满足 FDA 21 CFR Part 11 合规审计需求。

  • 固件升级
    通过霍尼韦尔官网下载最新固件,通过 RS232 端口或 C-Bus 总线远程升级,确保安全漏洞及时修复。

四、获取技术文档的建议

  1. 官方资源
    • 数据手册:访问霍尼韦尔官网www.honeywell.com),在 “建筑智能” 栏目搜索 “XL50-MMI”,下载 PDF 文档获取完整技术参数(如接线图、尺寸图)。

    • 技术支持:拨打霍尼韦尔客服热线400-821-2828,提供模块序列号(如标签上的 “SN” 码),咨询定制化配置方案。

  2. 行业平台与经销商咨询
    • 在 “工搜网”“工控猫” 等工业电商平台搜索 “XL50-MMI”,查看授权经销商(如厦门奥图美讯贸易)提供的产品详情页的 “参数” 标签。

    • 咨询霍尼韦尔一级代理商(如上海自动化仪表有限公司),获取应用案例与选型指南(如与 XD50B-FC 模块的搭配方案)。

  3. 技术社区
    • 在 “中国工控网论坛” 的 “霍尼韦尔楼宇自动化” 板块提问,结合 “XL50-MMI” 关键词,获取工程师实际应用经验(如抗干扰布线技巧、LonWorks 组网案例)。

五、总结

霍尼韦尔 XL50-MMI 的核心价值在于集成化控制与便捷操作,尤其适合需要本地监控与远程管理的中小型项目。其关键特性包括:


  • 模块化架构:支持灵活扩展 I/O 点与通信协议,适配全球主流传感器与执行器。

  • 能源优化:内置 PID 算法与分时控制逻辑,显著降低能耗(典型节能 15%~20%)。

  • 快速维护:热插拔设计与自诊断功能,平均修复时间(MTTR)缩短 50%
