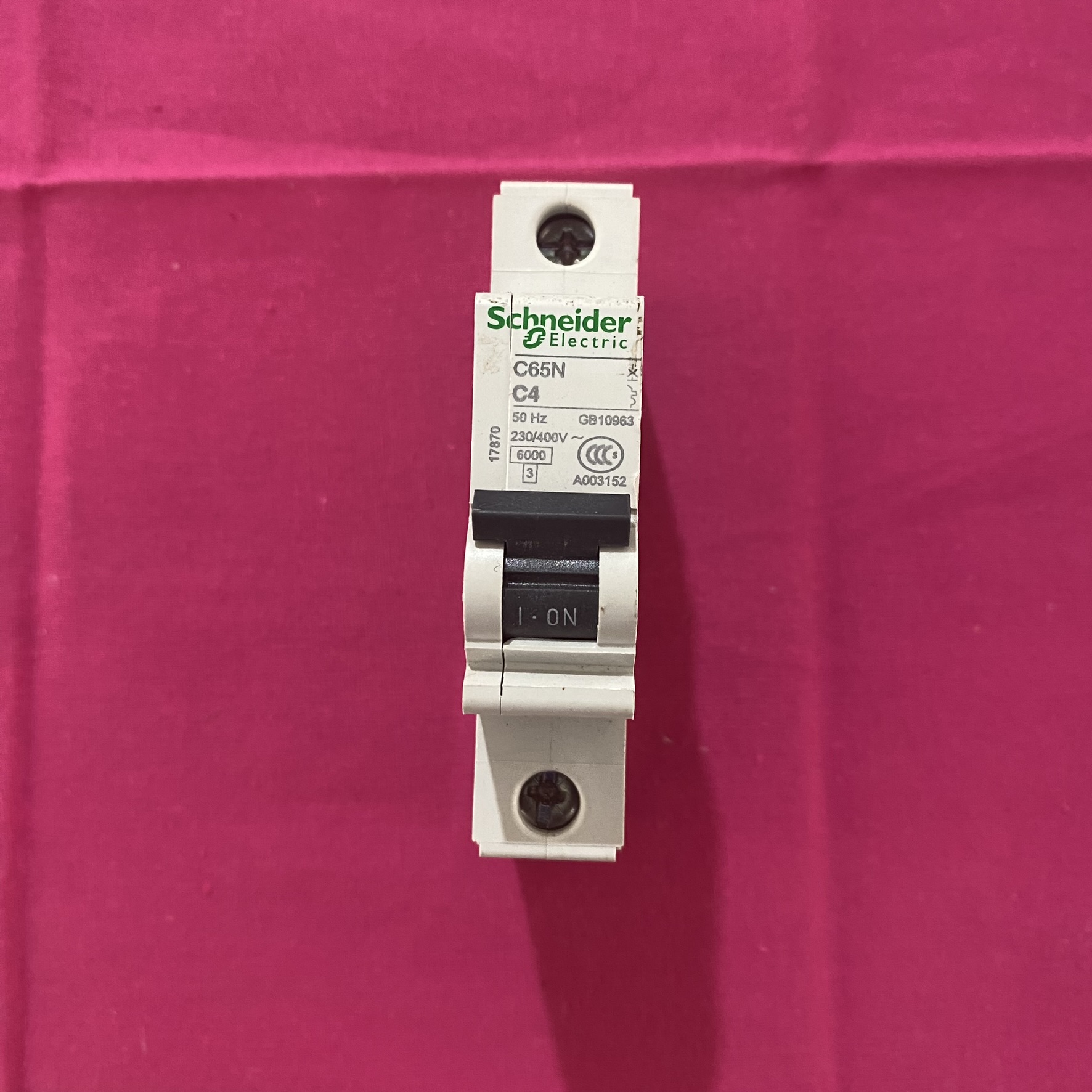

一、核心技术参数

1. 电气性能

• 额定电流：2A（环境温度 30°C 时），适用于小电流负载（如 220V 单相电路中功率 ≤440W 的设备）。

• 脱扣曲线：C 型（磁脱扣范围 5-10 倍额定电流），可耐受短时冲击电流（如荧光灯启动电流），避免误跳闸。

• 分断能力：

• 12-133V AC：36kA

• 220-240V AC：20kA

• 380-415V AC：10kA

• 440V AC：6kA（符合 IEC 60947-2）。

• Icn（标准分断能力）：6kA（400V AC，符合 IEC 60898-1），满足常规住宅和小型商业场景需求。

• Icu（极限分断能力）：在不同电压下表现为：

2. 电压与频率

• 额定工作电压（Ue）：230V AC（单相），兼容 50/60Hz 电网，适用于照明、插座等单相回路。

• 额定绝缘电压（Ui）：500V AC，确保高电压环境下的电气隔离。

• 额定冲击耐受电压（Uimp）：6kV，可抵御浪涌干扰，保护下游精密设备。

3. 物理规格

• 极数：1P（单极），仅断开火线（L），需与零线（N）配合使用，适用于单相两线制系统。

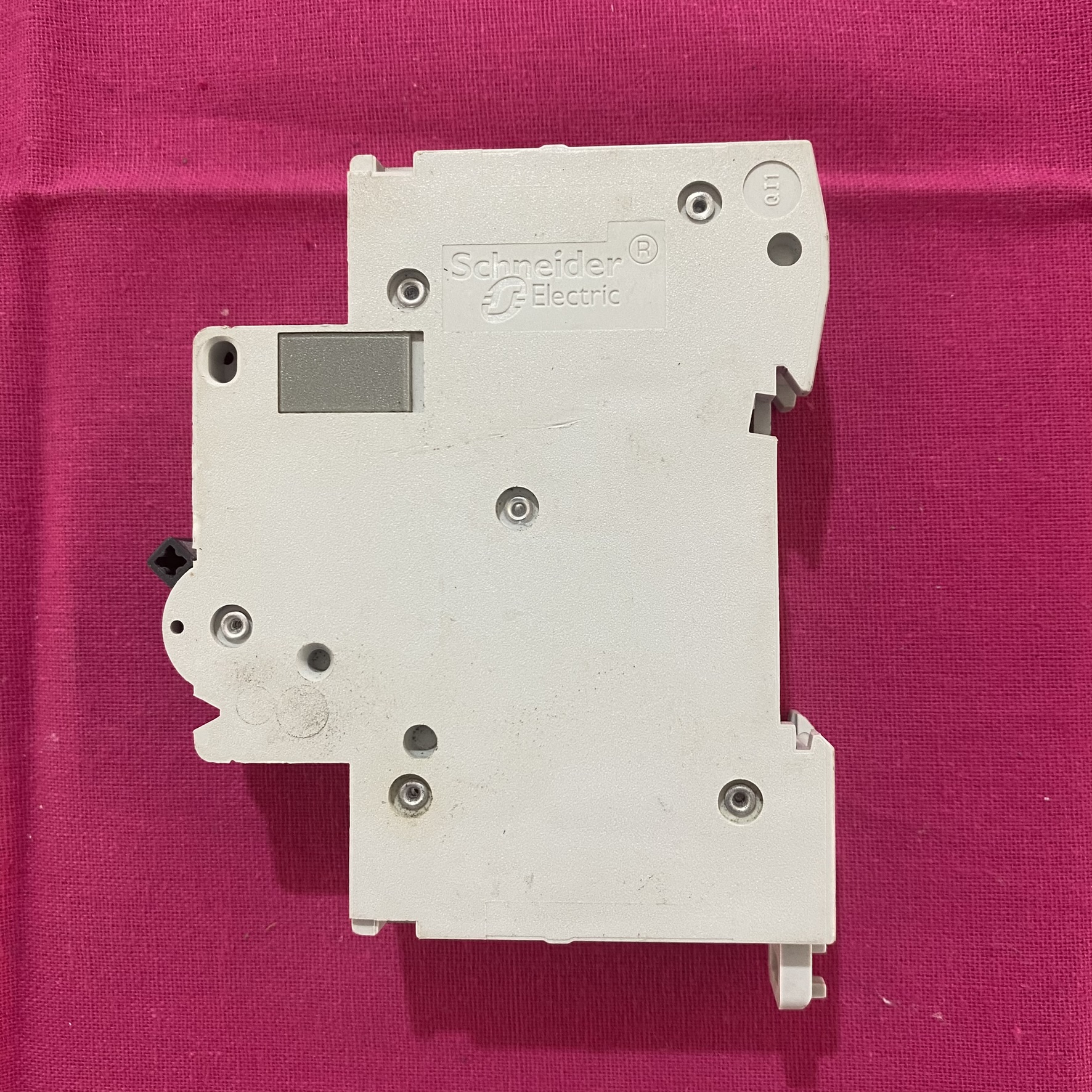

• 尺寸：宽度 1 个模数（18mm），高度 94mm，深度 78.5mm，支持 35mm DIN 导轨安装，节省配电箱空间。

• 接线能力：

• 单股硬线：1-4mm²（隧道式端子，无需接线端子）。

• 软线：1-2.5mm²（需配套接线端子），紧固扭矩 2.5N・m，确保可靠连接。

4. 环境适应性

• 工作温度：-5°C 至 +40°C（长期），短时可耐受 +70°C，适应常规室内环境。

• 防护等级：IP20（防固体异物侵入），建议安装于配电箱内以提升防护（IP40 等级）。

• 抗湿热性：湿度 95%（40°C 时），符合 IEC 60068-1 标准，适用于高湿环境（如浴室、厨房）。

二、功能特性与设计亮点

1. 保护机制

• 过载保护：双金属片热脱扣，响应时间随负载电流增加而缩短（如 1.45 倍额定电流时脱扣时间 ≤1 小时）。

• 短路保护：电磁脱扣器在 5-10 倍额定电流时瞬时动作，限流等级 3（IEC 60898-1），减少故障电流对设备的损害。

• 隔离功能：符合 IEC 60947-2 标准，手柄位置明确指示触头状态，可作为检修时的安全隔离点。

2. 可靠性设计

• 冗余与容错：双锁定夹结构防止意外松动，机械寿命 20,000 次，电气寿命 10,000 次，满足长期稳定运行需求。

• 故障指示：脱扣后正面视窗显示红色标记，便于快速定位故障回路。

3. 兼容性与扩展

• 附件支持：可拼装 iOF（辅助触点）、iSD（报警触点） 等电气附件，实现远程监控（如通过 PLC 触发分断）。

• 剩余电流保护：需外接 Vigi 模块（如 Vigi C65 ELE 30mA），提供人身触电保护，适用于插座回路。

•

三、典型应用场景

1. 住宅配电

• 照明回路：保护单个房间的 LED 灯具（如 10 盏 40W 灯泡总功率 400W，电流 1.82A），防止过载引发火灾。

• 低功率电器：为路由器、充电器（≤440W）等设备提供短路保护，避免因电源浪涌损坏设备。

• 临时用电：在装修工地中，为小型电动工具（如电钻、切割机）提供移动配电箱保护。

2. 商业与工业辅助场景

• 办公设备：保护打印机、投影仪等单相设备，防止因电源故障导致数据丢失。

• 自动化控制：在小型 PLC 控制系统中，作为电源进线保护，确保控制回路稳定运行。

• 实验室仪器：为精密测量设备（如示波器、信号发生器）提供过流保护，延长设备寿命。

3. 特殊环境适配

• 高湿环境：安装于浴室配电箱内，配合 IP40 防护等级的箱体，防止水汽侵入导致短路。

• 临时电源：在户外展会或活动中，作为临时照明线路的主保护开关，支持快速安装与拆卸。

四、选型与安装建议

1. 参数匹配

• 电流选择：根据负载计算额定电流（如 220V 设备功率 P=UI，I=P/220），确保断路器额定电流 ≥ 1.25 倍负载电流。例如，300W 设备需选择 2A 断路器（300W/220V≈1.36A）。

• 分断能力验证：根据安装环境的短路电流计算结果，确保 Icn ≥ 实际短路电流（可通过供电部门提供的短路容量数据或公式估算）。

2. 安装规范

• 导线规格：2A 断路器建议使用 1.5mm² 铜芯导线（长期载流量约 12A），确保温升在安全范围内。

• 接线方式：支持 “上进下出” 或 “下进上出”，需注意端子紧固扭矩（2.5N・m），避免接触不良导致过热。

• 环境预留：配电箱内至少预留 10mm 散热间隙，避免多台断路器密集安装导致温度升高。

3. 替代方案

• 升级型号：若需更高分断能力或更紧凑设计，可选用 iC65N C2（分断能力 6kA，尺寸 18mm 宽），兼容原有安装导轨。

• 直流系统：若用于直流负载（如 24V 控制系统），需改用 C65N-DC C2，其磁脱扣范围为 8.5 倍额定电流，分断能力 6kA（60V DC）。

五、认证与合规性

• 标准认证：通过 CE、CCC、RoHS 认证，符合 IEC 60898-1、GB 10963.1 等标准，适用于全球市场。

• 环保设计：无卤素、无汞，属于 Green Premium 产品，符合欧盟 REACH 法规，支持可持续发展项目。

六、总结

• 精准保护：5-10 倍瞬时脱扣电流，适配通用负载的冲击特性。

• 高兼容性：支持多种附件扩展，便于系统集成与远程监控。

• 长寿命设计：冗余结构与抗老化材料，保障 20 年以上的稳定运行。
