一、核心技术参数

1. 电气性能

• 额定电流：63A（环境温度 30°C 时），适用于三相负载（如 400V AC 电动机）或高功率单相设备。

• 脱扣曲线：D 型（磁脱扣范围 10-14 倍额定电流），可耐受短时冲击电流（如电机启动电流），避免误跳闸。

• 分断能力：

• 12-133V AC：36kA

• 220-240V AC：20kA

• 380-415V AC：10kA

• 440V AC：6kA（符合 IEC 60947-2）。

• Icn（标准分断能力）：6kA（400V AC，符合 IEC 60898-1），满足常规配电需求。

• Icu（极限分断能力）：在不同电压下表现为：

2. 电压与频率

• 额定工作电压（Ue）：400V AC（三相），兼容 50/60Hz 电网，适用于工业动力系统和三相照明配电。

• 额定绝缘电压（Ui）：500V AC，确保高电压环境下的电气隔离。

• 额定冲击耐受电压（Uimp）：6kV，可抵御浪涌干扰，保护下游精密设备。

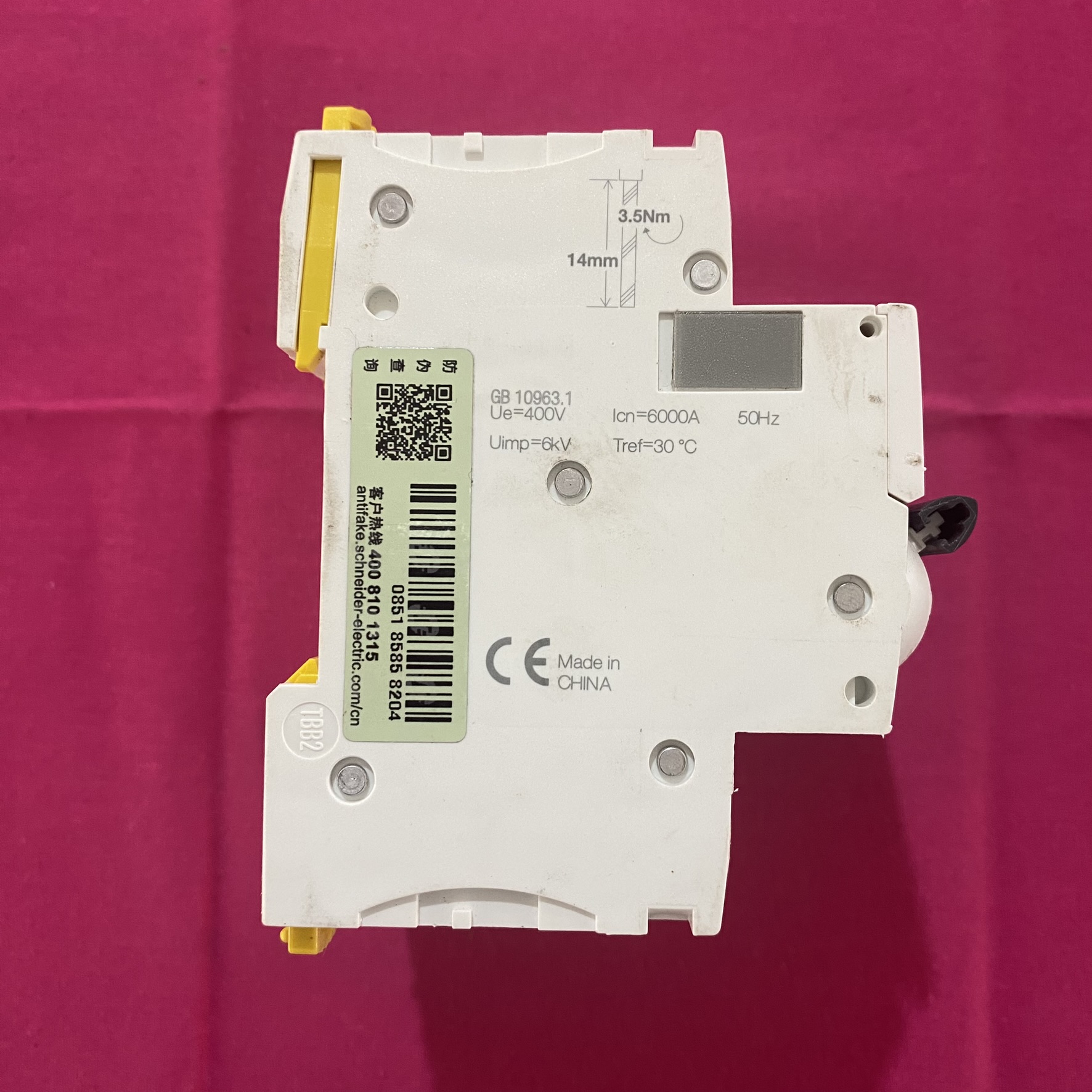

3. 物理规格

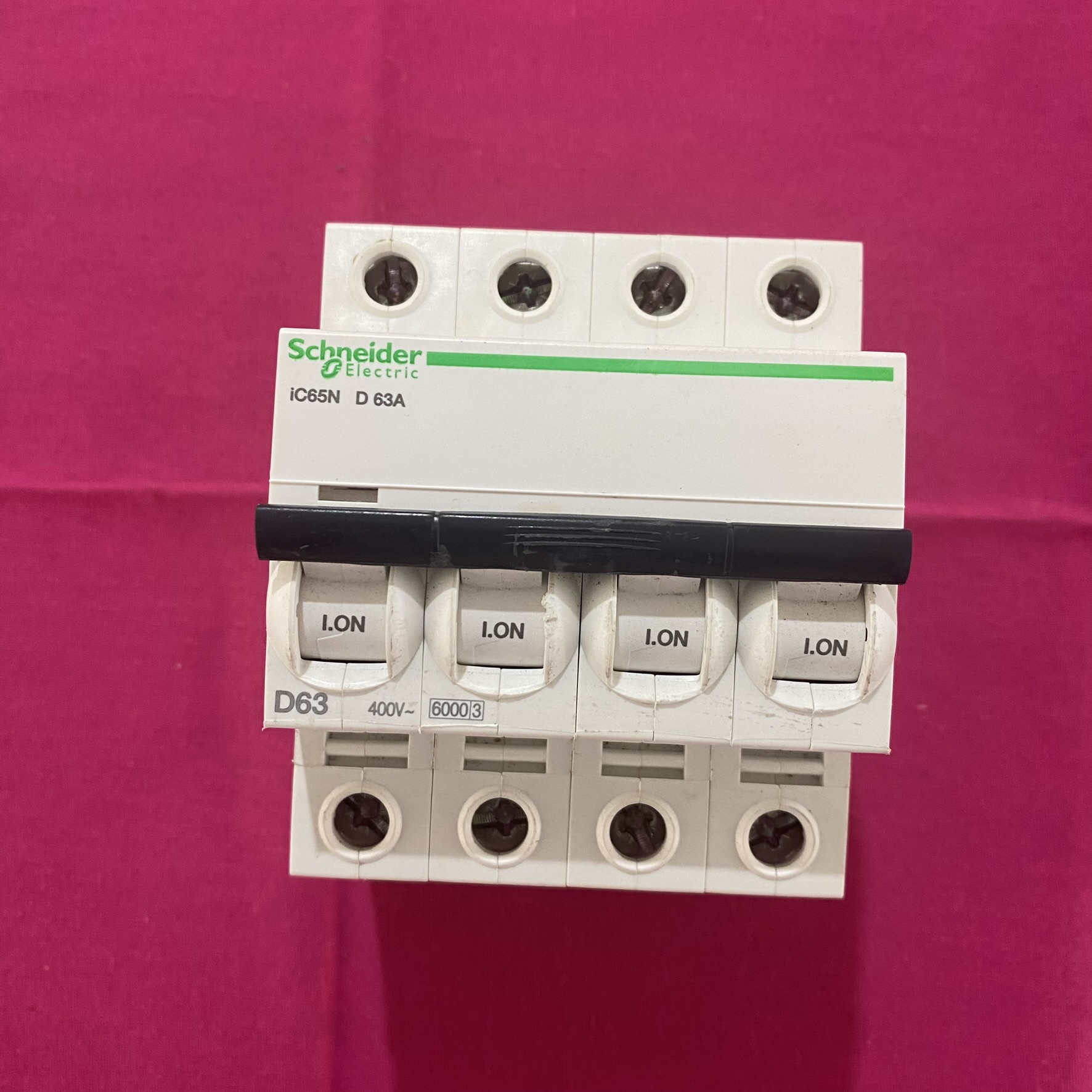

• 极数：4P（四极），同时断开三相火线（L1-L3）和零线（N），适用于三相四线制系统。

• 尺寸：宽度 8 个模数（72mm），高度 94mm，深度 78.5mm，支持 35mm DIN 导轨安装，节省配电箱空间。

• 接线能力：

• 单股硬线：1-35mm²（隧道式端子，无需接线端子）。

• 软线：1-25mm²（需配套接线端子），紧固扭矩 3.5N・m，确保可靠连接。

4. 环境适应性

• 工作温度：-35°C 至 +70°C，适应宽温工业环境（如户外配电柜或高温车间）。

• 防护等级：IP20（防固体异物侵入），建议安装于配电箱内以提升防护（IP40 等级）。

• 抗湿热性：湿度 95%（55°C 时），符合 IEC 60068-1 标准，适用于高湿环境（如食品加工厂）。

二、功能特性与设计亮点

1. 保护机制

• 过载保护：双金属片热脱扣，响应时间随负载电流增加而缩短（如 1.45 倍额定电流时脱扣时间 ≤1 小时）。

• 短路保护：电磁脱扣器在 10-14 倍额定电流时瞬时动作，限流等级 3（IEC 60898-1），减少故障电流对设备的损害。

• 隔离功能：符合 IEC 60947-2 标准，手柄位置明确指示触头状态，可作为检修时的安全隔离点。

2. 可靠性设计

• 冗余与容错：双锁定夹结构防止意外松动，机械寿命 20,000 次，电气寿命 10,000 次，满足长期稳定运行需求。

• 故障指示：脱扣后正面视窗显示红色标记，便于快速定位故障回路。

3. 附件兼容性

• 电气附件：支持 iOF（辅助触点）、iSD（报警触点）、iMX（分励脱扣器）等，可实现远程控制或状态监测（如通过 PLC 触发分断）。

• 剩余电流保护：需外接 Vigi 模块（如 iDPNa vigi），提供 30mA 或 100mA 漏电保护，适用于人身安全和设备防护。

•

三、典型应用场景

1. 工业领域

• 电动机控制：D 型曲线可耐受电机启动时的 6-8 倍冲击电流（如 63A 断路器适配 30kW 三相电机），避免频繁跳闸。

• 设备配电：为数控机床、泵类设备提供短路保护，配合 PROFIBUS 或 Modbus 模块实现智能化监控。

2. 商业与民用

• 三相电源进线：在写字楼或商场中作为总断路器，保护 400V 三相 UPS 或空调系统。

• 分布式能源：连接光伏逆变器（如 SMA Sunny Tripower 6000TL-US），支持过流保护与电网隔离。

3. 特殊环境

• 高温场景：-35°C 至 +70°C 工作温度范围，适用于冶金熔炉旁的控制柜或沙漠地区户外配电箱。

• 高湿环境：抗湿热设计（IEC 60068-1），可用于水产加工厂或沿海地区配电室。

四、选型与安装建议

1. 参数匹配

• 电流选择：根据负载计算额定电流（如 400V 三相电机功率 = √3 × 电压 × 电流 × 功率因数），确保断路器额定电流 ≥ 1.25 倍电机额定电流。

• 分断能力验证：根据短路电流计算结果，确保 Icn ≥ 实际短路电流（可通过短路容量法或标幺值法计算）。

2. 安装规范

• 导线规格：63A 断路器建议使用 16mm² 铜芯导线（长期载流量约 80A），确保温升在安全范围内。

• 接线方式：支持 “上进下出” 或 “下进上出”，需注意端子紧固扭矩（3.5N・m），避免接触不良导致过热。

• 环境预留：配电箱内至少预留 20mm 散热间隙，避免多台断路器密集安装导致温度升高。

3. 替代方案

• 高短路电流场景：若分断能力不足，可选用 IC65H（10kA）或 IC65L（15kA）系列，但需注意尺寸和成本增加。

• 直流系统：若用于直流负载（如充电桩），需改用 C65-DC 系列，并匹配相应的脱扣曲线（如 B 型或 C 型）。

五、认证与合规性

• 标准认证：通过 CE、CCC、RoHS 认证，符合 IEC 60898-1、GB 10963.1 等标准，适用于全球市场。

• 环保设计：无卤素、无汞，属于 Green Premium 产品，符合欧盟 REACH 法规，支持可持续发展项目。

六、总结

• 精准保护：10-14 倍瞬时脱扣电流，适配高冲击负载。

• 高兼容性：支持多种附件和通信协议，便于系统集成。

• 长寿命设计：冗余结构与抗老化材料，保障 20 年以上的稳定运行。
