ABB REF542plus 1VCF750090R0802 紧凑型数字间隔控制设备

1. 产品定位与核心功能

• 功能集成：集成了测量、监控、保护、控制和自诊断功能于一体，支持 Modbus RTU/TCP、Profibus DP 等多种通信协议，可无缝接入 ABB 或第三方变电站自动化系统。

• 保护与控制：提供过流、短路、接地故障、过载等保护功能，同时支持实时数据监测（如电流、电压、功率、谐波）和事件记录。

• 灵活性与扩展性：采用模块化设计，可通过软件配置适应不同中压开关设备（如空气绝缘和气体绝缘开关柜），并支持逻辑编程（如 Fupla 语言）实现定制化控制方案。

2. 技术参数与设计特点

• 电气规格：额定电压 400V AC，额定电流 630A，工作温度范围 - 25°C 至 + 70°C，防护等级符合 IP54 标准。

• 物理特性：尺寸为 210×160×85mm，重量约 2.2kg，采用紧凑型设计，可直接替换前代 REF542 型号（需使用替换套件），保留原有接线以减少停机时间。

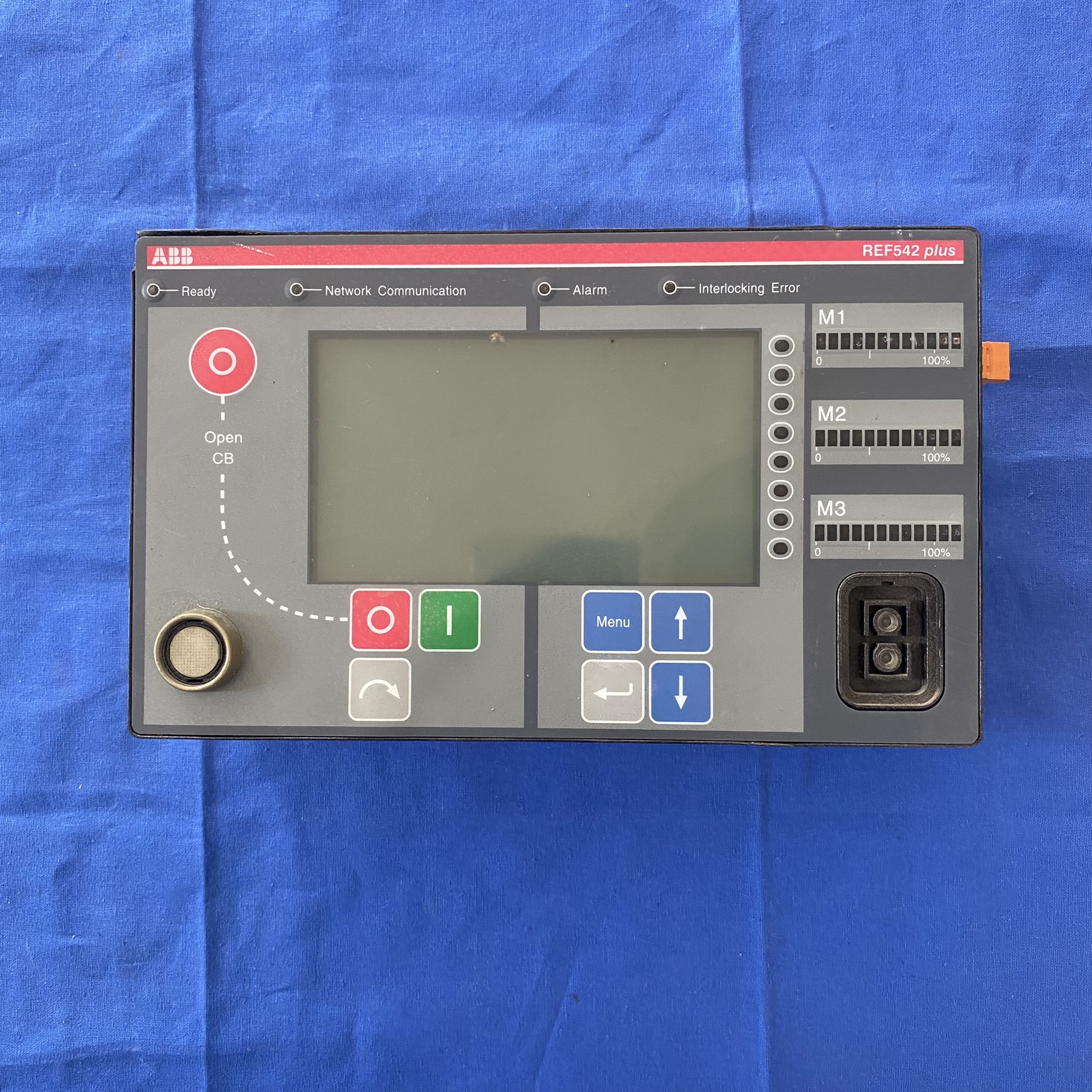

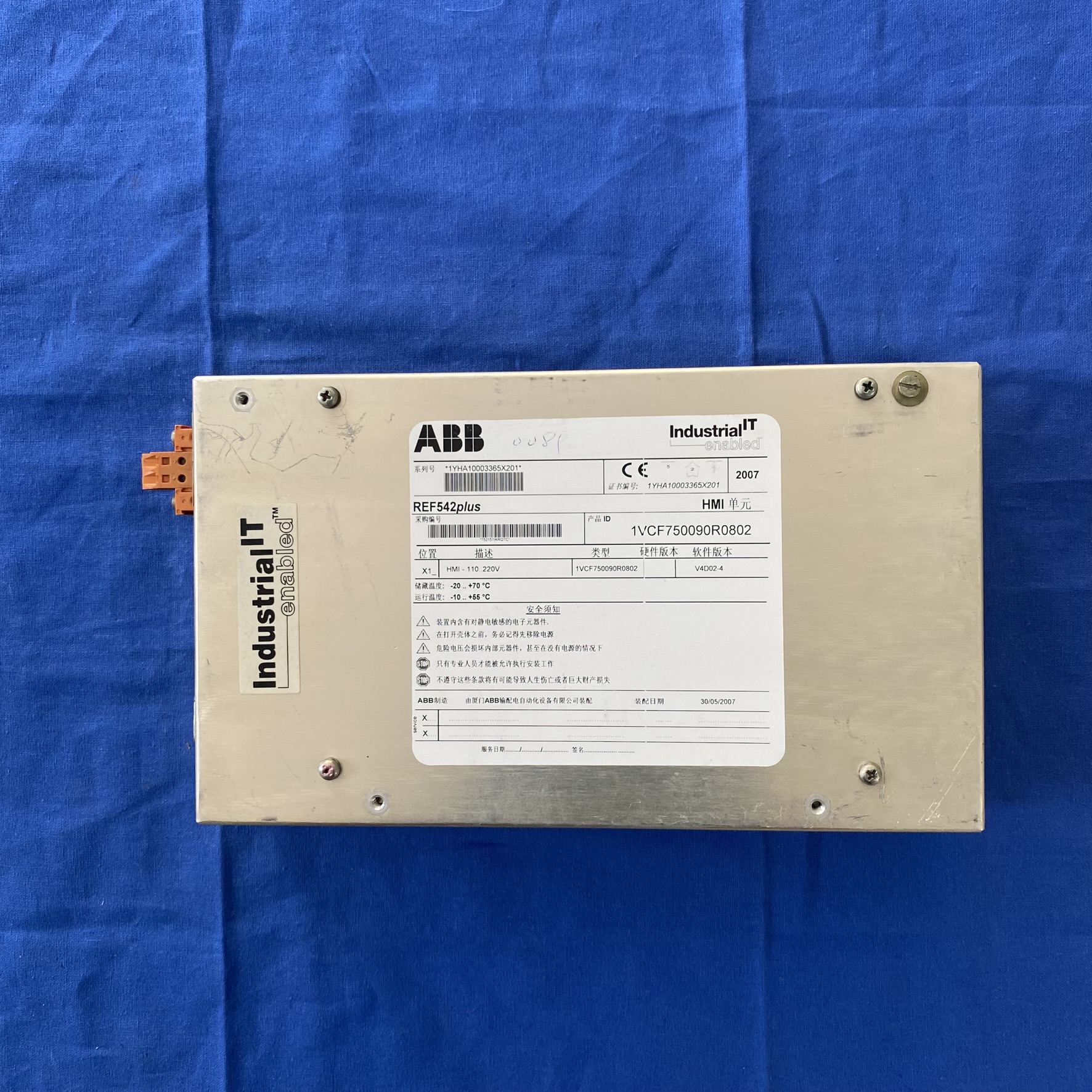

• 人机界面（HMI）：1VCF750090R0802 可能指配套的 HMI 模块，提供本地操作界面，支持参数设置、状态显示和报警管理。

3. 兼容性与升级服务

• 替代方案：作为 REF542 的推荐替代型号，REF542plus 在功能和电气接口上高度兼容，用户可通过替换套件实现快速升级，无需大规模改造面板或重新布线。

• 生命周期支持：REF542plus 处于活跃开发阶段，ABB 提供维护交换单元（Maintenance Exchange Unit）服务，可将旧型号升级至最新版本，同时保留原有配置，确保长期可用性。

•

一、核心应用领域

1. 中压配电系统

• 馈线保护与自动化：
  作为核心功能，REF542plus 通过过流、短路、零序电流等保护模块，实时监测中压馈线的运行状态，确保故障时快速切除故障段（如 10kV 配电网中的架空线路或电缆线路）。其支持的自动重合闸（79 功能）可在瞬时故障后快速恢复供电，提升配网可靠性。

• 母线保护与控制：
  针对变电站母线配置差动保护（87 功能），防止母线短路导致全站停电。同时，通过开关量输入输出实现母线分段开关的逻辑联锁，确保倒闸操作的安全性。

2. 工业电力系统

• 工厂配电与电机保护：
  在制造业、化工、冶金等场景中，REF542plus 为电动机提供堵转保护（51LR）、启动监视（51MS）、不平衡负载保护（46）等功能，避免设备因异常运行损坏。例如，在钢铁厂轧机电机控制中，其快速响应能力可减少停机时间。

• 过程监控与电能质量优化：
  集成的 THD（总谐波失真）保护和功率因数控制（55 功能）可改善工业电网的电能质量，适用于对谐波敏感的设备（如变频器、PLC）密集的车间。

3. 市政与基础设施

• 城市电网与交通枢纽：
  在地铁、高铁等交通枢纽中，REF542plus 用于牵引变电所的馈线保护和接触网监控，确保轨道交通供电的稳定性。例如，其检同期（25 功能）可实现备用电源的无缝切换，保障车站照明和信号系统的持续运行。

• 医院与数据中心：
  针对医院手术室、数据中心服务器等关键负载，REF542plus 的欠压保护（27 功能）和逆功率保护（32 功能）可防止电源波动导致的设备故障。其高精度测量（0.5 级）支持实时监测 UPS 输入输出状态，确保供电质量。

4. 可再生能源与微电网

• 风电场与光伏电站：
  在风电场景中，REF542plus 用于集电线路保护和箱式变压器监控，通过频率保护（81 功能）应对电网频率波动。在光伏电站中，其支持逆变器过流保护和孤岛检测，符合分布式能源接入标准。

• 微电网协调控制：
  作为微电网的核心控制单元，REF542plus 通过 Modbus TCP 等协议与储能系统、分布式电源通信，实现负荷动态分配和故障孤岛运行模式切换。例如，在工业园区微电网中，其逻辑编程功能可自定义 “黑启动” 策略。

5. 备用电源与应急系统

• 重要场所备用电源切换：
  在医院、金融机构等场所，REF542plus 的备用电源自动投入（BZT）功能可在主电源失电后，快速切换至柴油发电机或 UPS，确保关键负载持续供电。其自保持（86 功能）可防止切换过程中的误动作。

• 灾害应急响应：
  在地震、台风等灾害场景中，REF542plus 的故障录波功能（支持 8 个交流量和 32 个开关量）可记录故障前后的波形数据，帮助快速定位受损线路，缩短恢复时间。

二、行业适配性分析

1. 恶劣环境适应性

• 工业与矿业：
  宽温范围（-25°C 至 + 70°C）和 IP54 防护等级使其适用于矿山、油田等恶劣环境。例如，在露天煤矿中，其抗振动设计可确保设备在重型机械运行时稳定工作。

• 海上平台与油气设施：
  支持船用级认证（如 DNV GL），可用于海上钻井平台的配电系统，提供防盐雾腐蚀的保护和控制功能，保障油气开采的连续性。

2. 复杂电网结构支持

• 大型园区与城市电网：
  针对多电源、多分段的复杂电网，REF542plus 的多重保护策略（如主保护与后备保护配合）和自适应逻辑编程（Fupla 语言）可实现选择性跳闸，避免大面积停电。例如，在智慧城市配电网中，其可通过 IEC 60870-5-103 协议与 SCADA 系统联动，实现故障定位与隔离的自动化。

3. 数字化与智能化升级

• 智能变电站集成：
  作为 ABB Ability™数字化变电站的核心组件，REF542plus 通过 IEC 61850 协议与其他智能设备（如合并单元、智能终端）协同，实现全站信息共享和状态可视化。例如，在无人值守变电站中，其远程控制功能可减少运维人员现场作业频率。

• 预测性维护：
  结合 ABB 的 Asset Health Center 平台，REF542plus 可上传设备健康数据（如温度、触头磨损），通过 AI 算法预测潜在故障，提前安排维护，降低非计划停机风险。

三、典型应用场景案例

1. 某汽车制造工厂：

• 需求：确保冲压车间、涂装线等关键负载的连续供电，防止因电机故障导致生产线停滞。

• 方案：部署 REF542plus 实现电动机差动保护（87 功能）和热过负荷保护（49 功能），并通过 Modbus TCP 将电机状态数据上传至工厂能源管理系统，实现预防性维护。

• 成效：电机故障率下降 70%，年停机时间减少约 80 小时。

2. 某城市轨道交通枢纽：

• 需求：保障地铁供电系统的高可靠性，避免因接触网故障导致列车延误。

• 方案：在牵引变电所配置 REF542plus，实现馈线距离保护（21 功能）和自动重合闸，同时通过 SPA 协议与综合监控系统（ISCS）联动，实时显示供电状态。

• 成效：故障恢复时间从 15 分钟缩短至 3 分钟，供电可靠性提升至 99.99%。

3. 某分布式能源微电网：

• 需求：整合光伏、储能和柴油发电机，实现 “自发自用、余电上网”。

• 方案：REF542plus 作为微电网控制器，通过逻辑编程实现分布式电源的功率协调控制，并在电网孤岛时切换至离网运行模式。

• 成效：可再生能源利用率提升至 85%，年电费节省约 20 万元。

四、技术优势与行业价值

• 功能集成与成本优化：
  替代传统继电器 + RTU 的组合方案，减少设备采购和安装成本。例如，某化工企业采用 REF542plus 后，开关柜二次回路元件数量减少 40%，布线工作量降低 30%。

• 全生命周期支持：
  ABB 提供的维护交换单元（MEU）服务可将旧型号 REF542 升级至 REF542plus，保留原有接线和配置，保护用户历史投资。例如，某电力公司通过升级，将 10 年以上的老旧设备寿命延长至 15 年。

五、扩展应用与未来趋势

• 氢能与新型能源：
  随着氢能电解槽等新型负载的普及，REF542plus 的高精度测量和快速保护功能可满足其对供电稳定性的严苛要求，例如防止过流导致的电解槽损坏。

• 虚拟电厂（VPP）：
  通过开放 API 接口，REF542plus 可接入 VPP 平台，参与需求响应和电网调峰，为分布式能源聚合商提供灵活的控制手段。
