一、核心技术参数与功能特性

1. 硬件规格与信号处理

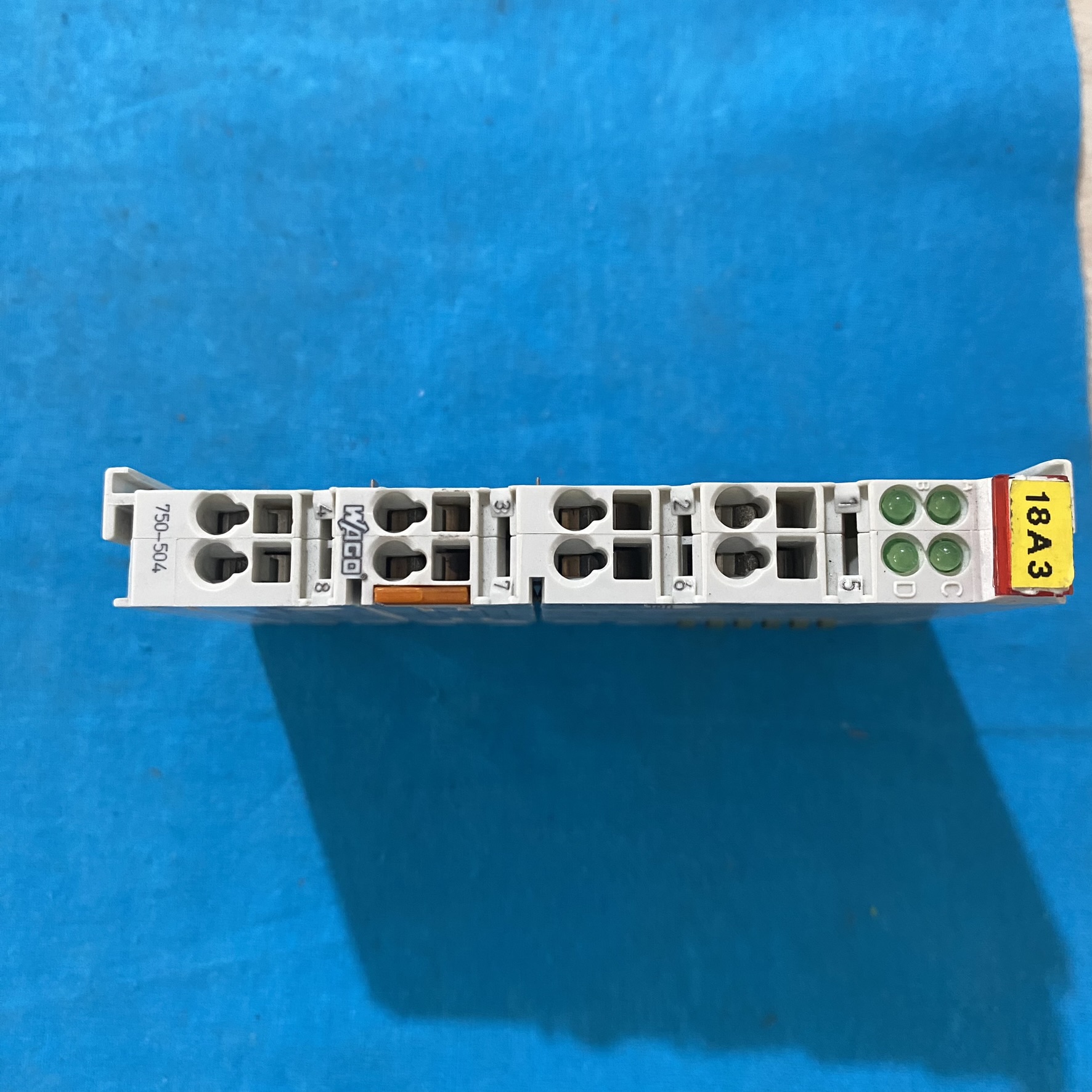

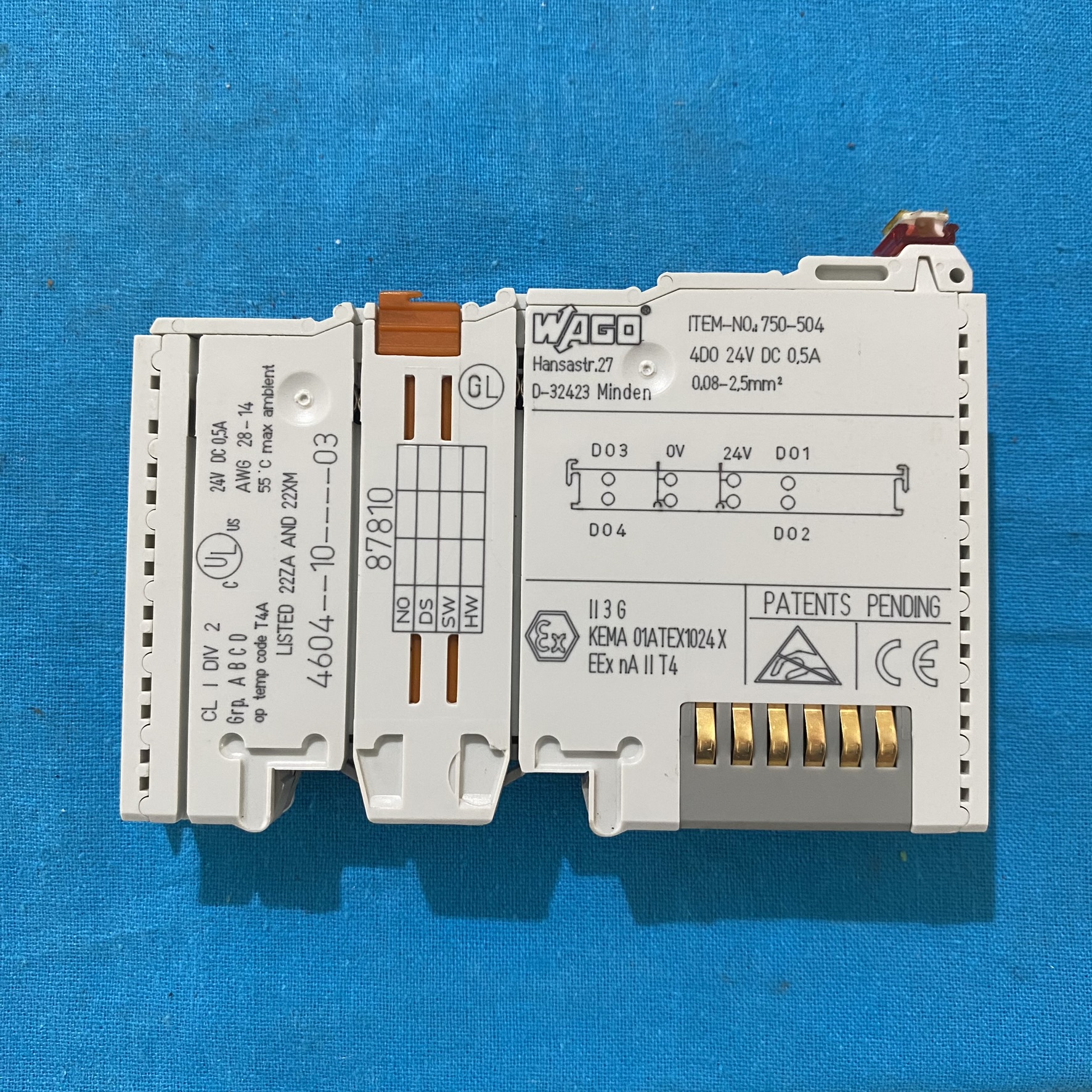

• 通道配置：4 路独立数字量输出通道，支持 24V DC 信号（15~30V DC 有效），高电平触发，每通道最大输出电流 0.5A，兼容阻性、感性及灯具负载。

• 保护机制：内置 短路保护（自动限流）及 过压保护（500Vrms 隔离），可承受感性负载切断时的 0.3J 耗散能量，确保恶劣环境下的可靠性。

• 接线方式：采用 CAGE CLAMP® 弹簧式端子，支持 0.08~2.5 mm² 导线，无需工具即可快速接线，减少安装时间。

2. 供电与诊断

• 系统供电：通过背板总线获取 5V DC 电源，现场侧 24V DC 由外部独立供电（需通过电源跨接模块连接），电源跨接触点支持 10A 电流负载。

• 状态指示：每通道配备 LED 指示灯（绿色亮表示高电平），模块级 LED 显示电源故障及通信状态，支持实时监控输出状态。

3. 环境适应性

• 标准型号：IP20 防护等级（柜内安装），工作温度范围 0~55℃，符合 EN 61000-6-2 工业电磁兼容标准。

• 扩展型号：750-504/025-000 支持宽温范围（-25~70℃），适合高温或低温环境。

二、典型应用场景

1. 工业设备控制

• 生产线自动化：在汽车装配线中，控制机械臂夹具、输送线电机及气动阀的启停，通过贝加莱 PLC 实现多设备协同动作。

• 能源管理：在光伏逆变器系统中，控制断路器分合闸及散热风扇启停，结合贝加莱 PLC 的 PID 算法优化能效。

2. 过程自动化控制

• 化工反应釜监控：通过贝加莱 PLC 的逻辑控制，动态调节阀门开度及搅拌电机转速，确保反应参数稳定在安全区间。

• 水处理系统：控制水泵启停、反冲洗流程及加药泵动作，支持与贝加莱 X20 系列 PLC 的模拟量模块（如 X20AI1331）协同工作。

3. 远程运维与数据采集

• 分布式设备管理：通过 Modbus RTU 协议将输出状态上传至贝加莱 PLC，结合贝加莱 Web Server 功能，实现设备状态远程可视化及参数远程配置。

• 楼宇自动化：在智能建筑中，控制照明系统、空调风机及门禁电磁锁，与贝加莱 mapp Building Automation 软件模块集成，实现安防联动控制。

三、与贝加莱 PLC 的集成方案

1. 硬件连接与协议配置

• 若贝加莱 PLC 的数字量输出为 PNP 类型，需通过继电器模块（如贝加莱 X20RL9324）进行信号转换，确保与 750-504 的 NPN 输入兼容。

• Modbus RTU：通过贝加莱 X20CM9400 通信模块连接，使用 RS-485 接口（A/B 差分信号），从站地址设为 1，波特率 19200 bps，偶校验。

• PROFINET：若需更高实时性，可通过 WAGO 750-372 PROFIBUS 耦合器转换协议，直接接入贝加莱 PLC 的 PROFINET 网络，通信周期缩短至 1ms 以内。

• 通信接口：

• 信号匹配：

2. 软件配置与数据映射

• 通过贝加莱 PLC 的 Trace 示波器 功能抓取 Modbus 报文，监测通信延迟及信号完整性；当检测到通信中断时，自动触发备用通信链路（如以太网）。

• 在 Device Manager 中添加 Modbus 从站设备，映射输出通道至 PLC 变量：

  st

  VAR_OUTPUT
      DO_Control : ARRAY[1..4] OF BOOL; // 4路输出控制信号
  END_VAR

  // 写入Modbus寄存器（起始地址40001）
  X20CM9400.WriteRegister(SlaveAddr:=1, Register:=40001, Value:=DO_Control[1]);





• 使用贝加莱 mapp View 软件创建 HMI 界面，实时显示输出状态及操作日志，支持远程控制端口通断及参数调整。

• Automation Studio 设置：

• 诊断功能：

3. 典型集成案例

• 硬件：750-504 连接分拣机械臂的驱动继电器，贝加莱 X20CP9400 控制器通过 Modbus RTU 发送控制信号，实现缺陷晶圆的自动分类。

• 软件：在 Automation Studio 中编写逻辑程序，当检测到缺陷时，通过 X20DO1332 模块输出信号至声光报警器，并记录事件时间戳至 SD 卡。

• 半导体晶圆检测线：

•

四、替代方案与升级建议

1. 替代型号与技术差异

• 750-504/025-000：宽温型号（-25~70℃），适合高温或低温环境，兼容 750-504 的安装尺寸及通信协议。

• 750-530：8 通道数字量输出模块，其他参数与 750-504 一致，适合通道需求较多的场景。

2. 协议扩展与性能提升

• PROFINET 集成：若需更高实时性，可搭配 WAGO 750-372 PROFIBUS 耦合器，将 750-504 接入贝加莱 PLC 的 PROFINET 网络，实现参数实时同步及故障诊断。

• 边缘计算：通过贝加莱 PFC200 控制器的 mapp Edge 软件模块，在本地实现数据预处理（如信号防抖、阈值判断），减少云端数据传输压力。

五、技术文档与采购支持

1. 官方技术资料获取

• WAGO 官网：访问 WAGO 全球官网，搜索 “750-504” 下载 PDF 手册，包含接线图、Modbus 寄存器映射表及故障排查指南。

• 贝加莱资源库：登录贝加莱官网 Resource Center，下载《Modbus RTU Integration Guide》及 750 系列设备描述文件（GSDML）。

2. 沈阳本地化采购渠道

• 沈阳国瑞恒信科技（和平区三好街）：贝加莱授权代理商，提供 “PLC+I/O 模块” 成套解决方案，支持 750-504 现货及紧急调货（电话：024-2396XXXX）。

• 沈阳英德尔电子（浑南区）：WAGO 全系列产品供应商，可提供 750-504 与贝加莱 PLC 的联合调试服务（电话：024-2384XXXX）。

六、安装与维护注意事项

1. 安装规范与抗干扰措施

• RS-485 通信线缆需采用双绞屏蔽线，终端电阻（120Ω）需在最远节点接入，避免信号反射。

• 24V DC 电源线与通信线缆需保持至少 100mm 间距，防止电源纹波干扰通信信号。

• 接线要求：

• 接地处理：模块金属外壳需通过专用接地端子（PE）可靠接地，接地电阻≤4Ω。

2. 参数调试与故障处理

• 使用贝加莱 PLC 的 Protocol Test Tool 模拟 Modbus 通信，验证从站地址、波特率及奇偶校验设置。

• 检查 750-504 的 “COMM” 指示灯状态，若闪烁表示通信异常，需重新插拔模块或更换通信线缆。

• 感性负载保护：建议为感性负载（如继电器、电磁阀）外接 续流二极管（反向并联于负载两端），防止反电动势损坏模块。

• 通信中断排查：

3. 备件管理与升级建议

• 备件策略：关键流程设备建议采购 750-504/025-000 作为备件，其兼容 750-504 的安装尺寸及协议，可快速替换。

• 固件升级：通过 WAGO-I/O-PRO 软件定期更新模块固件，提升兼容性及抗干扰能力（如修复已知通信漏洞）。

七、风险提示与选型建议

1. 协议兼容性验证

• 若需与第三方设备（如 ABB 变频器）集成，建议使用贝加莱 PLC 的 Protocol Test Tool 进行通信协议模拟测试，确保信号实时性及数据准确性。

• 对于多主站通信场景（如 Modbus RTU 网络中存在多个从站），需通过贝加莱 PLC 的MC_SetSlaveAddress函数动态切换从站地址，避免地址冲突。

2. 环境适应性验证

• 高温环境：若环境温度超过 55℃，建议选择 750-504/025-000 宽温型号，或加装机柜空调系统。

• 高湿度环境：优先选择 IP65 防护等级的扩展型号（如 750-504/025-000），替代原 IP20 配置，提升系统可靠性。
